Anschluss der SAWO-Steuerung an der Leiterplatte
Vor der Installation den Leistungsschutzschalter ausschalten, damit der Generator vom
Netzstrom getrennt ist.
1.
Schrauben Sie die Leiterplatten-Abdeckung an der Seite des Generators ab, um Zugriff auf die
Leiterplatte zu erhalten.
2.

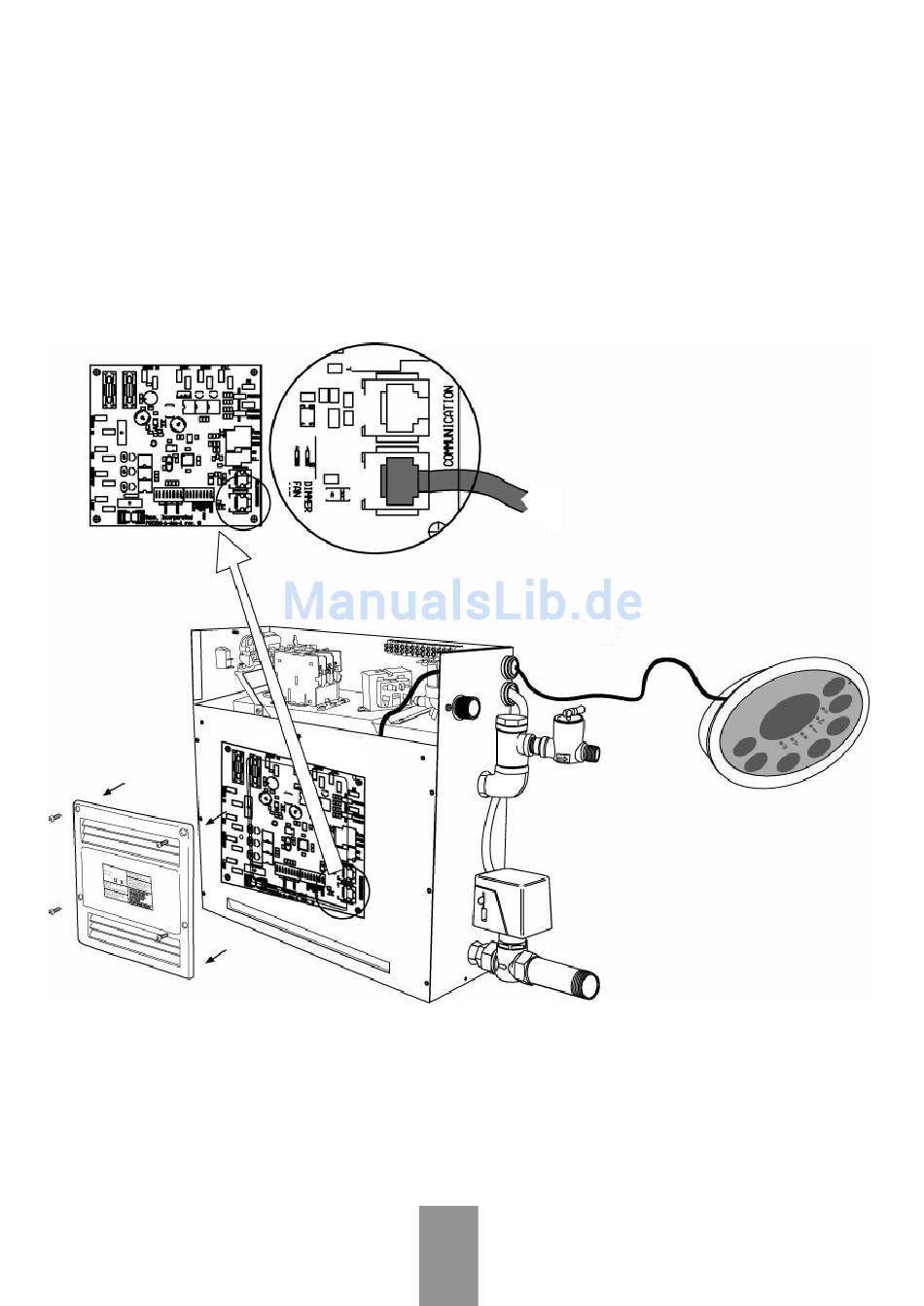

Führen Sie das RJ12-Steuerkabel durch das Kabeldurchführungsloch an der Seite des Genera-
tors hinter die Seitenwand zu den RJ-Buchsen an der Ecke der Leiterplatte, wie in der unten
stehenden Abbildung veranschaulicht.
3.
Auf der Platine gibt es zwei schwarze RJ-Buchsen. Eine ist für das Steuerkabel und die andere
für das optionale Folgegerät (Slave-Einheit). Steuerkabel und Slave-Kabel können an einer
dieser Buchsen in beliebiger Reihenfolge angeschlossen werden.
4.
Befestigen Sie die Abdeckungen der Leiterplatte und des Generators.
5.
Schalten Sie die Netzstromversorgung ein und betätigen Sie den Netzschalter an der
Rückseite des Generators.
6.
Jetzt sollte die Softwareversion auf der Steuereinheit angezeigt werden.
7.
Schalten Sie die Steuereinheit ein, um ihren ordnungsgemäßen Betrieb zu prüfen.
19
Innova
Dampfgeneratorsteuerung
