Dampfgenerator

3.0 kW | 3.5 kW | 4.0 kW | 4.5 kW |
5.0 kW | 6.0 kW | 7.5 kW
470mm
9.0 kW | 12.0 kW | 15.0 kW
470mm

Wasserversorgung

iIn der Zuwasserleitung für den Dampfgenerator muss ein Absperrventil eingebaut sein.
Sperren Sie vor der Installation des Dampferzeugers die Zuwasserleitung. Der
empfohlene Wasserdruck beträgt 1 bis 3 bar, und der maximale Wasserdruck ohne
Wasserfilter/Wasserenthärter ist 8 bar. Es wird empfohlen, einen Wasserenthärter zu
verwenden.

Wasserdruck

Für den Betrieb des STP Dampfgenerators ist ein Wasserdruck von 2 - 8 bar (30 - 120 psi)
notwendig. Liegt der Wasserdruck unter oder über dem angegebenen Bereich kann dies zur
Beschädigung oder Fehlfunktion führen.

Anschluss des Wasserfilters

und Wasserenthärters

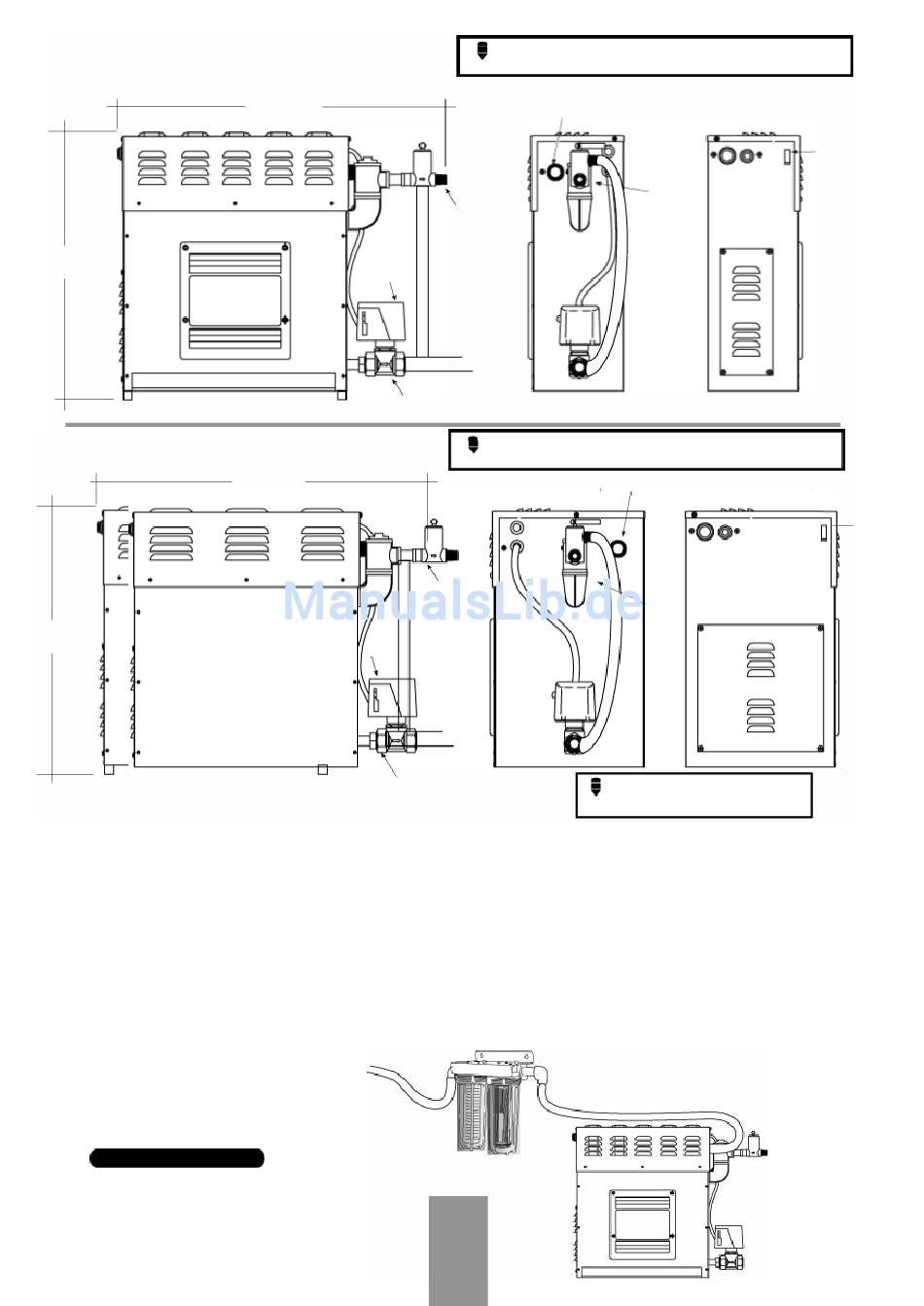

Nur zur Veranschaulichung.
540mm
Automatische
Ablassvorrichtung
Gewinde:
1" BSP
540mm
Damp-
fauslassventil
Automatische
Ablassvorrichtung
Gewinde:
1" BSP
Zwischen Dampfgenerator und angrenzenden Wänden
ist ein Mindestabstand von 100mm einzuhalten.
WICHTIG!
Wasserzulauf
3/4" BSP
Gewinde:
1/2" BSP
Damp-
fauslassventil
Zwischen Dampfgenerator und angrenzenden Wänden
ist ein Mindestabstand von 100mm einzuhalten.
WICHTIG!
Gewinde:
1/2" BSP
NOTE
Wasserfilter /
Wasserenthärter
11
Seitenansicht
Zugangsplatte zu
den Heizelementen
Überdruck-
ventil
Wasserzulauf
3/4" BSP
Überdruck-
ventil
Die Spezifikationen finden Sie
im Kapitel "Technische Daten"
Netzschalter
Netzschalter
