Entleeren
Für die Wartung ist ein Ablassventil vorgesehen. Der Ablassanschluss für den Dampfgen-
erator muss nach den anwendbaren nationalen und regionalen Installationsvorschriften
hergestellt werden.

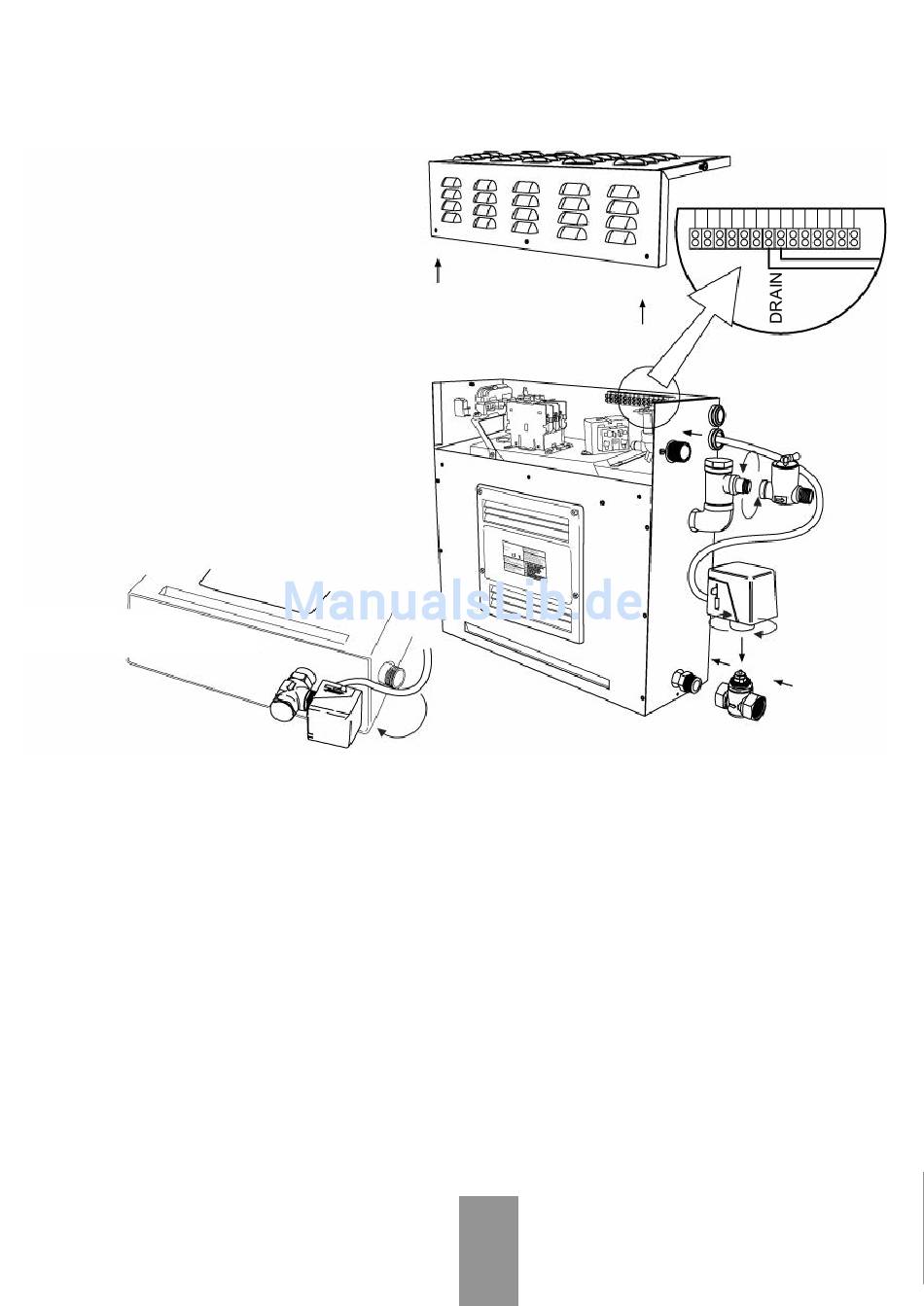

Installation der automatischen Ablassvorrichtung
An extra outlet for the autodrain can
be found under the steam generator.
1.
Das Messing-T-Stück am Auslass
anbringen.
2.
Die automatische Ablassvorrich-
tung mit dem Messing-T-Stück
verbinden.
3.
Die Abdeckung des Dampfgen-
erators abnehmen.
4.
Das Kabel durch das Kabeldurch-
führungsloch an der Seite des
Dampfgenerators führen.
5.
Die Drähte an der Klemmleiste
entsprechend der Beschriftung
anschließen.
6.
Die Abdeckung am Dampfgenera-
tor anbringen.
Der automatische Abfluss kann auch
unterhalb des Dampfgenerators
angeschlossen werden.
Verkabelung
Die elektrische Verkabelung darf nur von einem Elektroinstallateur vorgenommen werden.
Vor der Installation des Geräts ist die Spannungsquelle zu prüfen: es ist eine einphasige
Verbindung, 220-240 V erforderlich. Es ist eine zweiadrige Schutzleitung für die Spannung-
squelle und das Gerät der einphasigen Verbindung zu verwenden.
Für SAWO-Dampfgeneratoren ist ein 90 ºC / 600 V (HO7RN-F) bemessener isolierter Kupfer-
draht erforderlich.
Die entsprechenden Leiterquerschnitte nach dem National Electrical Code (NEC) und region-
alen Elektrovorschriften entnehmen Sie bitte der unten stehenden Tabelle.
Die Installation muss einen Schalter für das Trennen aller Pole umfassen. Es ist ein Leistungss-
chutzschalter mit einem 3-mm-Steuerspalt empfohlen.
3
13
Klemmleiste
5
(Draufsicht)
4
Automatische
Ablassvorrichtung
Drehen
2
1
Messing-T-Stück
