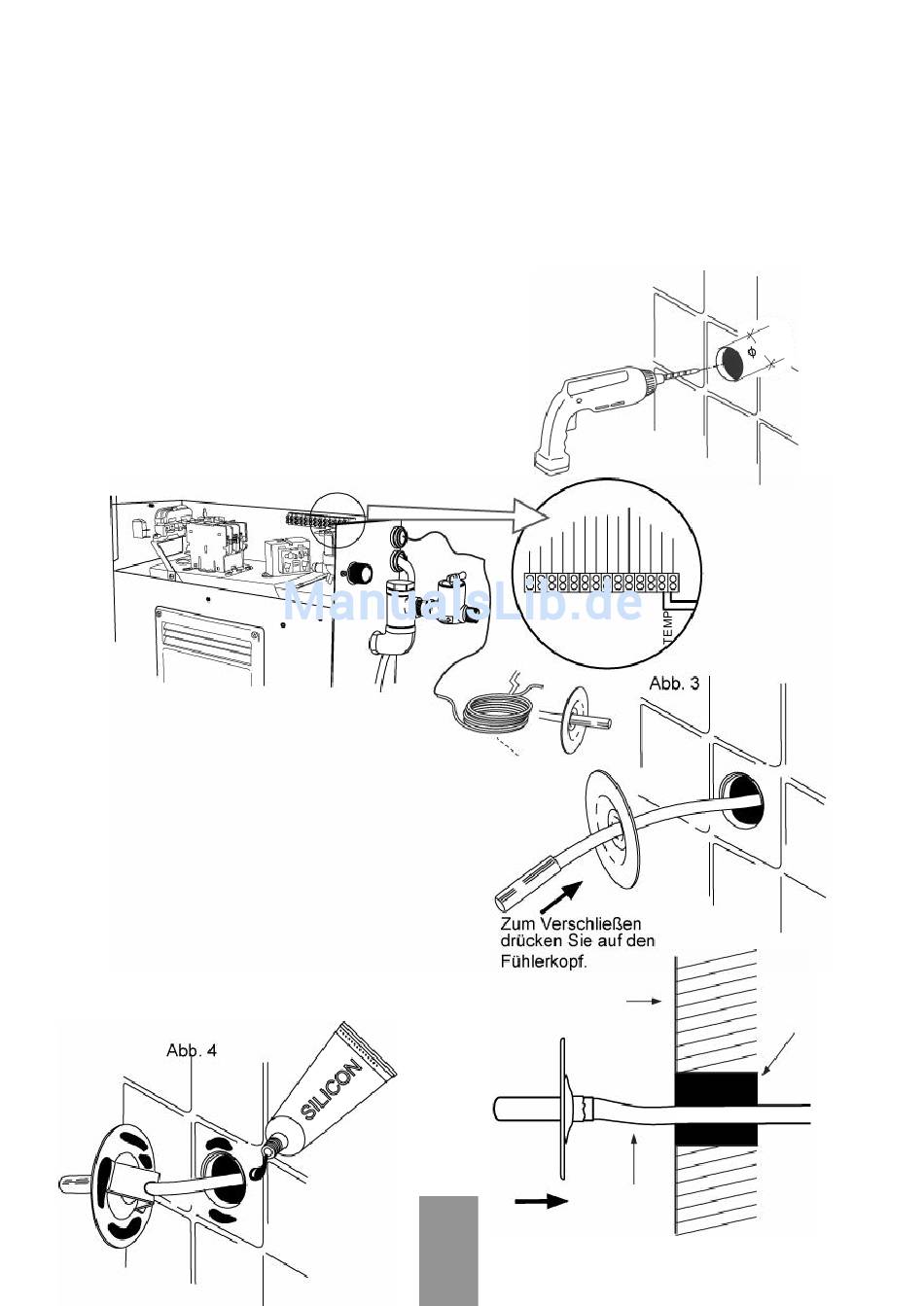

Installation des Temperatursensors
Vor dem Anschluss der Netzstromversorgung muss der Generator
vom Leistungsschutzschalter getrennt sein.
Der Temperatursensor wird mit dem SAWO-Dampfgenerator geliefert. In Verbindung mit dem
SAWO-Generator sollten nur SAWO-Temperatursensoren verwendet werden, um Funktions-
störungen zu vermeiden. Die Kabel des Temperatursensors dürfen nicht in der Nähe von
Stromkabeln oder Heißbereichen verlaufen, anderenfalls könnten elektronische Interferenzen
verursacht werden oder die Kabel könnten beschädigt werden.
Der Sensor hat ein 9 Meter Kabel integriert. Wenn ein längeres Kabel benötigt wird,
verwenden Sie ein Kabel mit den Maßen 2 x 0.5 mm2 bis 2 x 1.0mm2 für die Verlängerung.
Der Temperaturfühler muss installiert werden:Der Tempera-
1.
turfühler muss in einer Höhe von 1,2-1,5 Metern über dem Boden
installiert werden. Der Sensor darf nicht neben dem Verdampfer
befestigt werden, damit dieser nicht direkt mit dem Dampf in
Berührung kommt.
Der Temperatursensor wird in einem 8-mm-Loch montiert.
2.
Das Loch darf nicht größer oder kleiner sein. Vor dem
Einsetzen des Sensors ist das Loch zu reinigen.
Bohren Sie ein Loch in die Kabeldurchführung an der
3.
Seite des Generators, damit das Kabel durchgezo-gen
werden kann. Schließen Sie das Kabel an der Klemmen-
leiste an TEMP an (siehe Abb. 2).
SAWO Dampfgenerator
(ohne Abdeckung gezeigt)
4. Setzen Sie den Temperatursensor in den
Sensorhalter ein. Lösen Sie dazu die
Metallplatte. Befestigen Sie die Metallplatte
um den Temperatursensor im Halter zu
sichern.
5.
Tragen Sie einen Silikondichtstoff auf das
Loch in der Wand auf, um eine Feuchtig-
keitsdichtung zu schaffen (Abb. 4). Achten
Sie darauf, dass kein Silikon auf den
Sensor gelangt, anderenfalls könnte die
Messgenauigkeit beeinträchtigt werden.
Abb. 2
Temperatursensor
17
(Nur zur Veranschaulichung)
Abb. 1
Klemmenleiste
Wand
Kabel
Drücken Sie den
Sensor zum Befesti-
gen gegen die Wand.
Abb. 5
Silikondichtstoff
