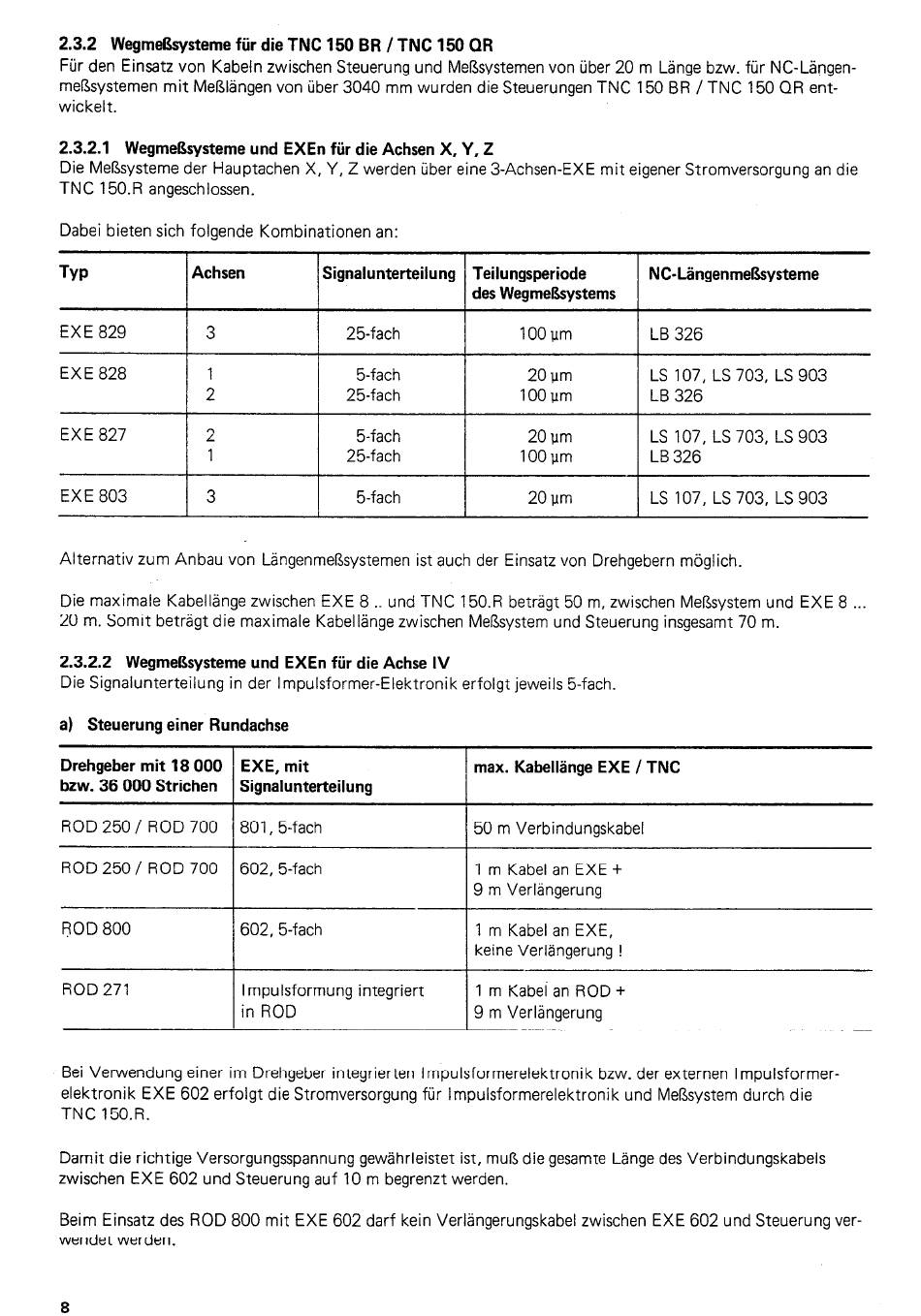

2.3.2
Wegmeßsysteme
für die TNC 150 BR / TNC 150 QR
Für den Einsatz von Kabeln zwischen
Steuerung
und Meßsystemen
von über 20 m Länge bzw. für NC-Längen-
meßsystemen
mit Meßlängen
von über 3040 mm wurden
die Steuerungen
TNC 150 BR / TNC 150 QR ent-
wickelt.
2.3.2.1
Wegmeßsysteme
und EXEn für die Achsen X, Y, 2
Die Meßsysteme
der Hauptachen
X, Y, Z werden
über eine 3-Achsen-EXE
mit eigener Stromversorgung
an die
TNC 150.R angeschlossen.
Dabei bieten sich folgende
Kombinationen
an:
TYP
Achsen
Signalunterteilung
Teilungsperiode
des Wegmeßsystems
NC-Längenmeßsysteme
EXE 829
25-fach
LB 326
EXE 828
1
5-fach
20 um
LS 107, LS 703, LS 903
2
25-fach
IOOum
LB 326
EXE 827
2
5-fach
20 um
LS 107, LS 703, LS 903
1
25-fach
IOOum
LB 326
EXE 803
3
5-fach
20 um
LS 107, LS 703, LS 903
Alternativ
zum Anbau von Längenmeßsystemen
ist auch der Einsatz von Drehgebern
möglich.
Die maximale
Kabellänge
zwischen
EXE 8 . . und TNC 150.R beträgt 50 m, zwischen
Meßsystem
und EXE 8 . . .
20 m. Somit beträgt
die maximale
Kabellänge zwischen
Meßsystem
und Steuerung
insgesamt
70 m.
2.3.2.2
Wegmeßsysteme
und EXEn für die Achse IV
Die Signalunterteilung
in der Impulsformer-Elektronik
erfolgt jeweils
5-fach.
a)
Steuerung
einer Rundachse
Drehgeber
mit 18 000
EXE, mit
max. Kabellänge
EXE / TNC
bzw. 36 000 Strichen
Signalunterteilung
ROD 250 / ROD 700
801, 5-fach
50 m Verbindungskabel
ROD 250 / ROD 700
602,5-fach
1 m Kabel an EXE +
9 m Verlängerung
ROD 800
602, 5-fach
1 m Kabel an EXE,
keine Verlängerung
!
ROD 271
Impulsformung
integriert
in ROD
1 m Kabel an ROD +
9 m Verlängerung
Bei Verwendung
einer im Drehgeber
integrierten
Impulsformerelektronik
bzw. der externen
Impulsformer-
elektronik
EXE 602 erfolgt
die Stromversorgung
für Impulsformerelektronik
und Meßsystem
durch die
TNC 150.R.
Damit
die richtige
Versorgungsspannung
gewährleistet
ist, muß die gesamte Länge des Verbindungskabels
zwischen
EXE 602 und Steuerung
auf 10 m begrenzt
werden.
Beim Einsatz
des ROD 800 mit EXE 602 darf kein Verlängerungskabel
zwischen
EXE 602 und Steuerung
ver-
wendet
werden.
