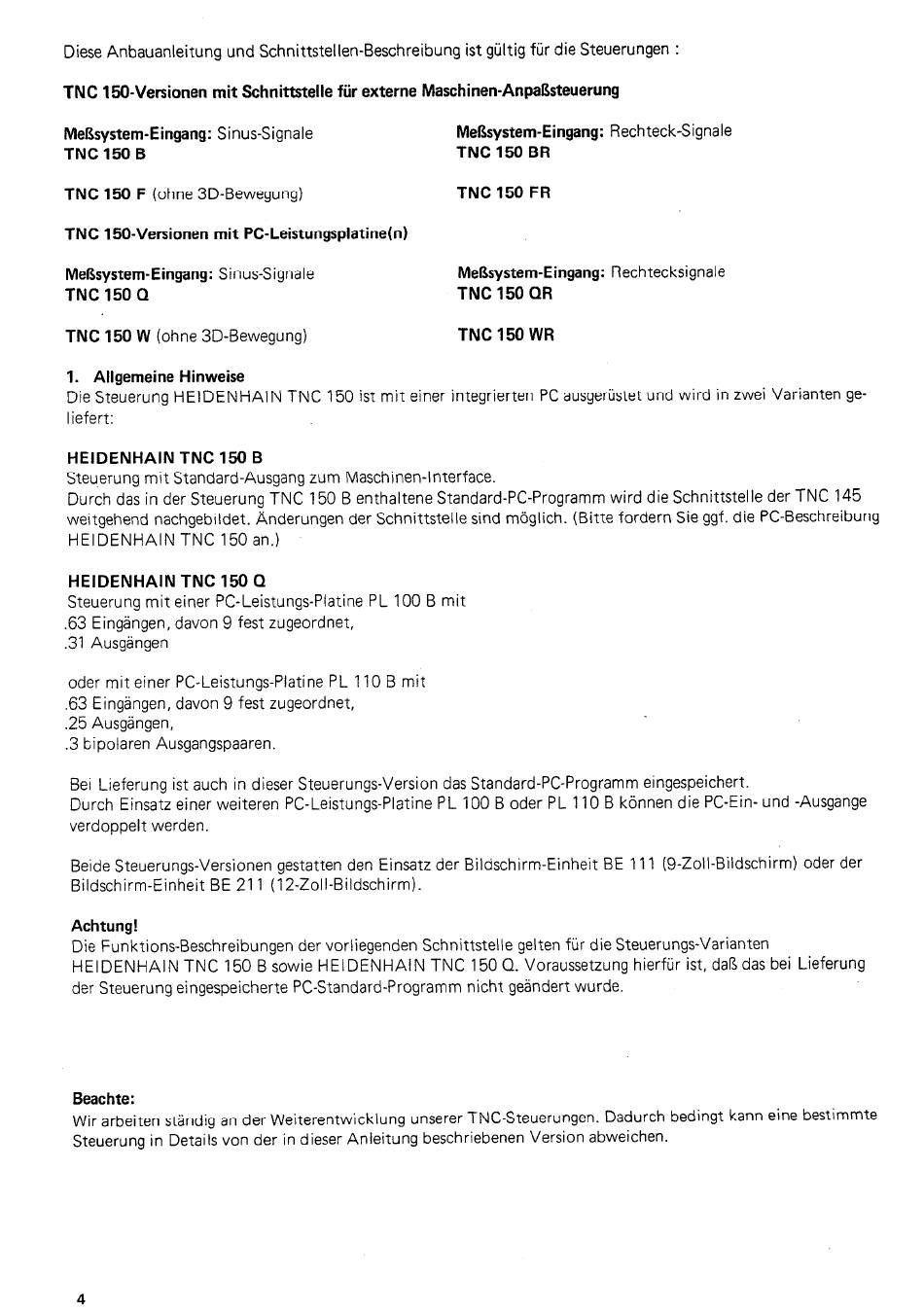

Diese Anbauanleitung
und Schnittstellen-Beschreibung
ist gültig für die Steuerungen
:
TNC 150-Versionen
mit Schnittstelle
für externe
Maschinen-Anpaßsteuerung
Meßsystem-Eingang:
Sinus-Signale
Meßsystem-Eingang:
Rechteck-Signale
TNC 150 B
TNC 150 BR
TNC 150 F (ohne 3D-Bewegung)
TNC 150 FR
TNC 150-Versionen
mit PC-Leistungsplatine(n)
Meßsystem-Eingang:
Sinus-Signale
TNC 150 Q
Meßsystem-Eingang:
Rechtecksignale
TNC 150 QR
TNC 150 W (ohne 3D-Bewegung)
TNC 150 WR
1. Allgemeine
Hinweise
Die Steuerung
HEIDENHAIN
TNC 150 ist mit einer integrierten
PC ausgerüstet
und wird
in zwei Varianten
ge-
I iefert:
HEIDENHAIN
TNC 150 B
Steuerung
mit Standard-Ausgang
zum Maschinen-Interface.
Durch das in der Steuerung
TNC 150 B enthaltene
Standard-PC-Programm
wird die Schnittstelle
der TNC 145
weitgehend
nachgebildet.
Änderungen
der Schnittstelle
sind möglich.
(Bitte fordern
Sie ggf. die PC-Beschreibung
HEIDENHAIN
TNC 150 an.)
HEIDENHAIN
TNC 150 Q
Steuerung
mit einer PC-Leistungsplatine
PL 100 B mit
.63 Eingängen,
davon 9 fest zugeordnet,
.31 Ausgängen
oder mit einer PC-Leistungs-Platine
PL 110 B mit
.63 Eingängen,
davon 9 fest zugeordnet,
.25 Ausgängen,
.3 tipolaren
Ausgangspaaren.
Bei Lieferung
ist auch in dieser Steuerungs-Version
das Standard-PC-Programm
eingespeichert.
Durch Einsatz
einer weiteren
PC-Leistungs-Platine
PL 100 B oder PL 110 B können
die PC-Ein- und -Ausgänge
verdoppelt
werden.
Beide Steuerungs-Versionen
gestatten
den Einsatz der Bildschirm-Einheit
BE 111 (9-Zoll-Bildschirm)
oder der
Bildschirm-Einheit
BE 211 (12-Zoll-Bildschirm).
Achtung!
Die Funktions-Beschreibungen
der vorliegenden
Schnittsteile
gelten für die Steuerungs-varianten
HEIDENHAIN
TNC 150 B sowie
HEIDENHAIN
TNC 150 Q. Voraussetzung
hierfür
ist, daßdas
bei Lieferung
der Steuerung
eingespeicherte
PC-Standard-Programm
nicht geändert wurde.
Beachte:
Wir arbeiten
ständig an der Weiterentwicklung
unserer TNC-Steuerungen.
Dadurch
bedingt kann eine bestimmte
Steuerung
in Details von der in dieser Anleitung
beschriebenen
Version
abweichen.
4
