Der Not-Aus-Kontakt
kann von zwei Monoflops
angesteuert
werden:
,Monoflop
für den Regelkreisrechner
,Monoflop
für den Hauptrechner
Beide Wege des Not-Aus-Kreises
werden
beim Einschalten
der Steuerung
überprüft
(siehe Ablauf-Diagramm).

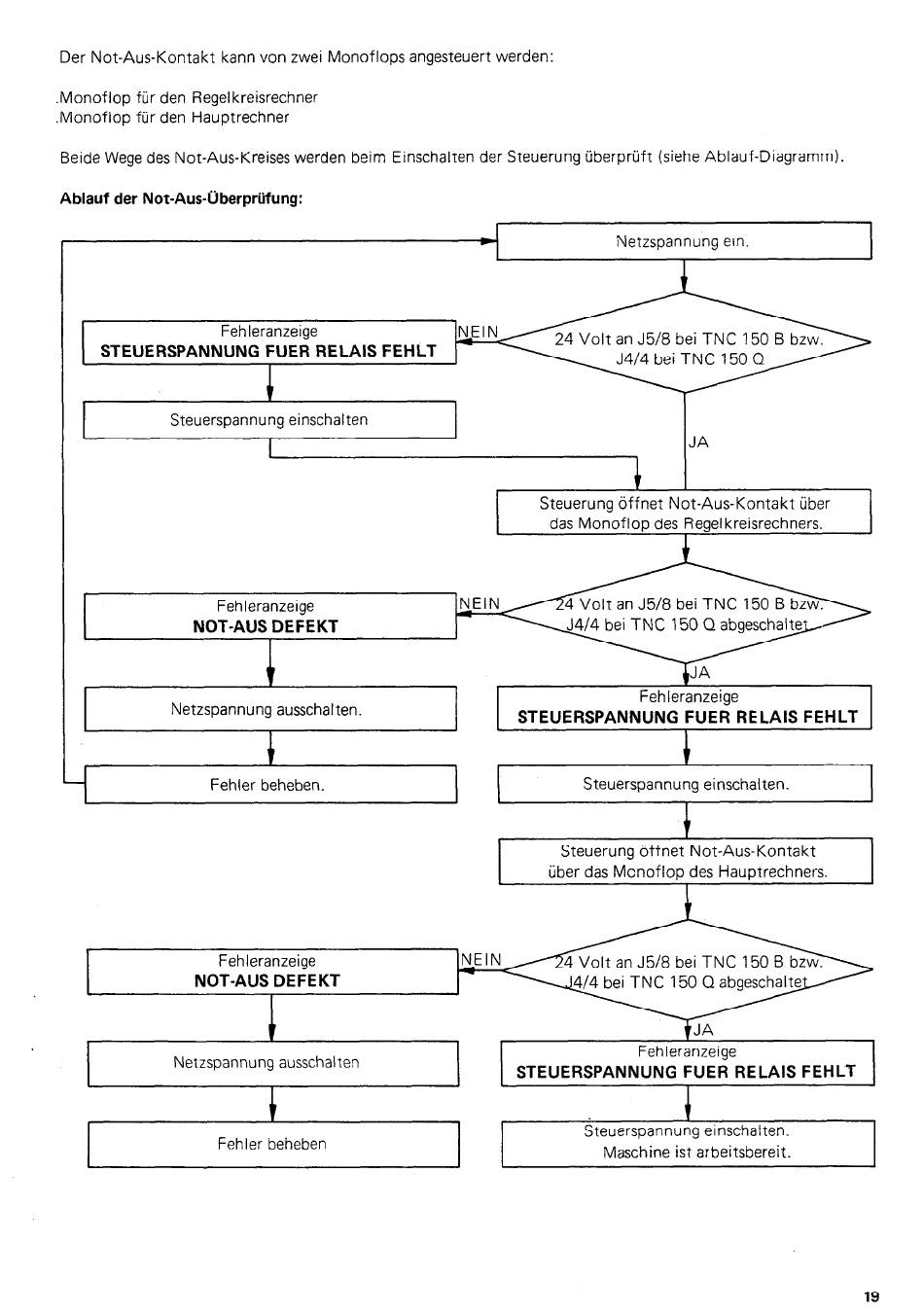

Ablauf der Not-Aus-Überprüfung:
Netzspannung
ein.
I
Fehleranzeige
STEUERSPANNUNG
FUER RELAIS
FEHLT
Steuerspannung
einschalten
I
Steuerung
öffnet
Not-Aus-Kontakt
über
das Monoflop
des Regelkreisrechners.
1
Fehleranzeige
NOT-AUS
DEFEKT
Netzspannung
ausschalten.
1
Fehler beheben.
Fehleranzeige
STEUERSPANNUNG
FUER RELAIS
FEHLT
l
Steuerspannung
einschalten.
1
Steuerung
öffnet
Not-Aus-Kontakt
über das Monoflop
des Hauptrechners.
Fehleranzeige
NOT-AUS
DEFEKT
Netzspannung
ausschalten
~enleranzerge
STEUERSPANNUNG
FUER
RELAIS
FEHLT
c
Fehler beheben
1
Steuerspannung
einschalten.
Maschine
ist arbeitsbereit.
19
