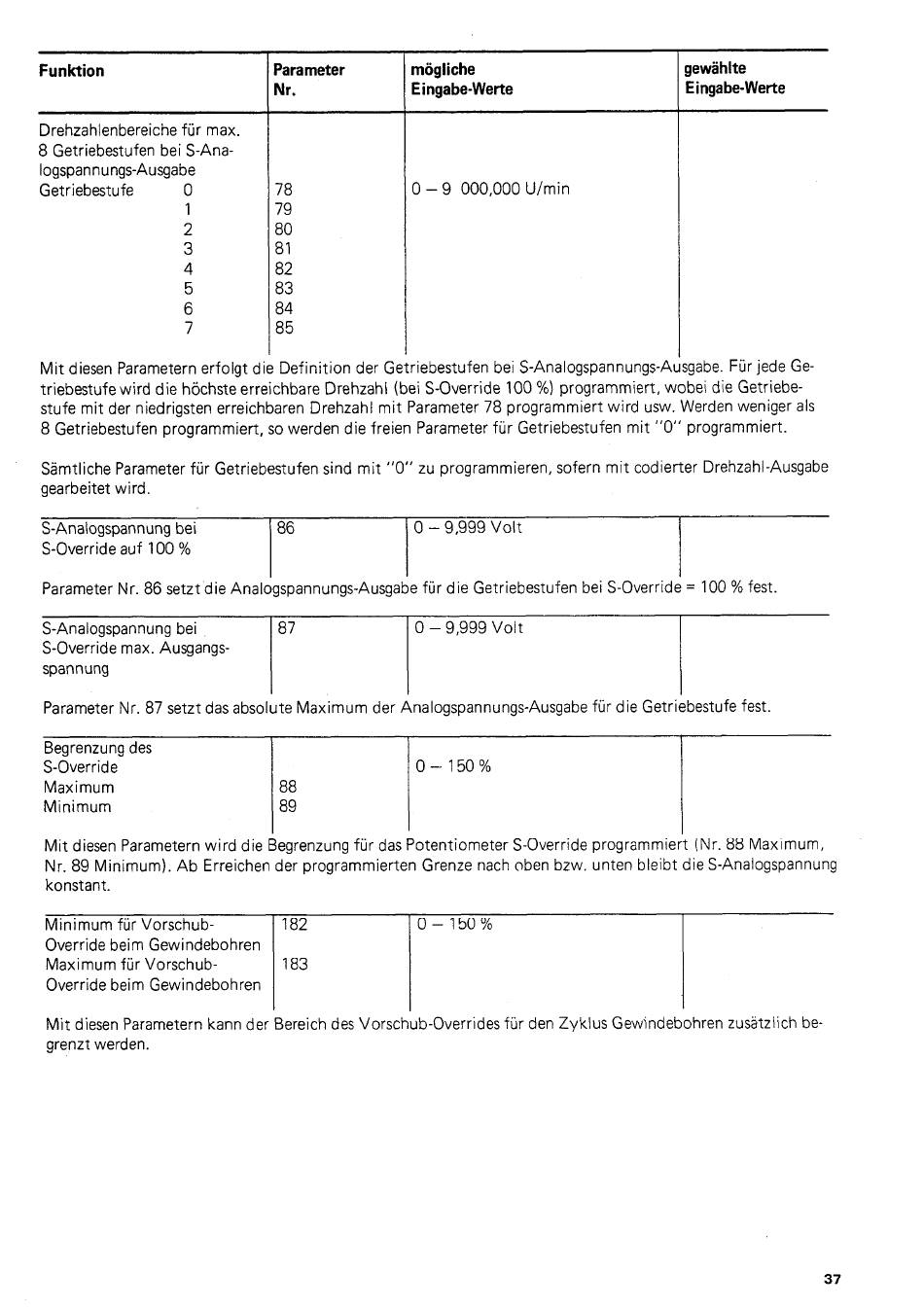

HEIDENHAIN TNC 150 B Anbauanleitung Seite 37

Funktion
Drehzahlenbereiche für max.
8 Getriebestufen bei S-Ana-
logspannungs-Ausgabe
Getriebestufe 0
1
2
3
4
5
6
7
Parameter
Nr.
78
79
80
81
82
83
84
85
mögliche
Eingabe-Werte
3 - 9 000,000 U/min
gewählte
Eingabe-Werte
Mit diesen Parametern erfolgt die Definition der Getriebestufen bei S-Analogspannungs-Ausgabe. Für jede Ge-
triebestufe wird die höchste erreichbare Drehzahl (bei S-Override 100 %) programmiert, wobei die Getriebe-
stufe mit der niedrigsten erreichbaren Drehzahl mit Parameter 78 programmiert wird usw. Werden weniger als
8 Getriebestufen programmiert, so werden die freien Parameter für Getriebestufen mit "0" programmiert.
Sämtliche Parameter für Getriebestufen sind mit "0" zu programmieren, sofern mit codierter Drehzahl-Ausgabe
gearbeitet wird.
S-Analogspannung bei
S-Override auf 100 %
86
0 - 9,999 Volt
Parameter Nr. 86 setzt die Analogspannungs-Ausgabe für die Getriebestufen bei S-Override = 100 % fest.
S-Analogspannung bei
S-Override max. Ausgangs-
spannung
87 0 - 9,999 Volt
Parameter Nr. 87 setzt das absolute Maximum der Analogspannungs-Ausgabe für die Getriebestufe fest.
Begrenzung des
S-Override
o-150%
Maximum 88
Minimum 89
Mit diesen Parametern wird die Begrenzung für das Potentiometer S-Override programmiert (Nr. 88 Maximum,
Nr. 89 Minimum). Ab Erreichen der programmierten Grenze nach oben bzw. unten bleibt die S-Analogspannung
konstant.
Minimum für Vorschub- 182
o-150%
Override beim Gewindebohren
Maximum für Vorschub- 183
Override beim Gewindebohren
Mit diesen Parametern kann der Bereich des Vorschub-Overrides für den Zyklus Gewindebohren zusätzlich be-
grenzt werden.
37
