4.1 Grundlagen

Z

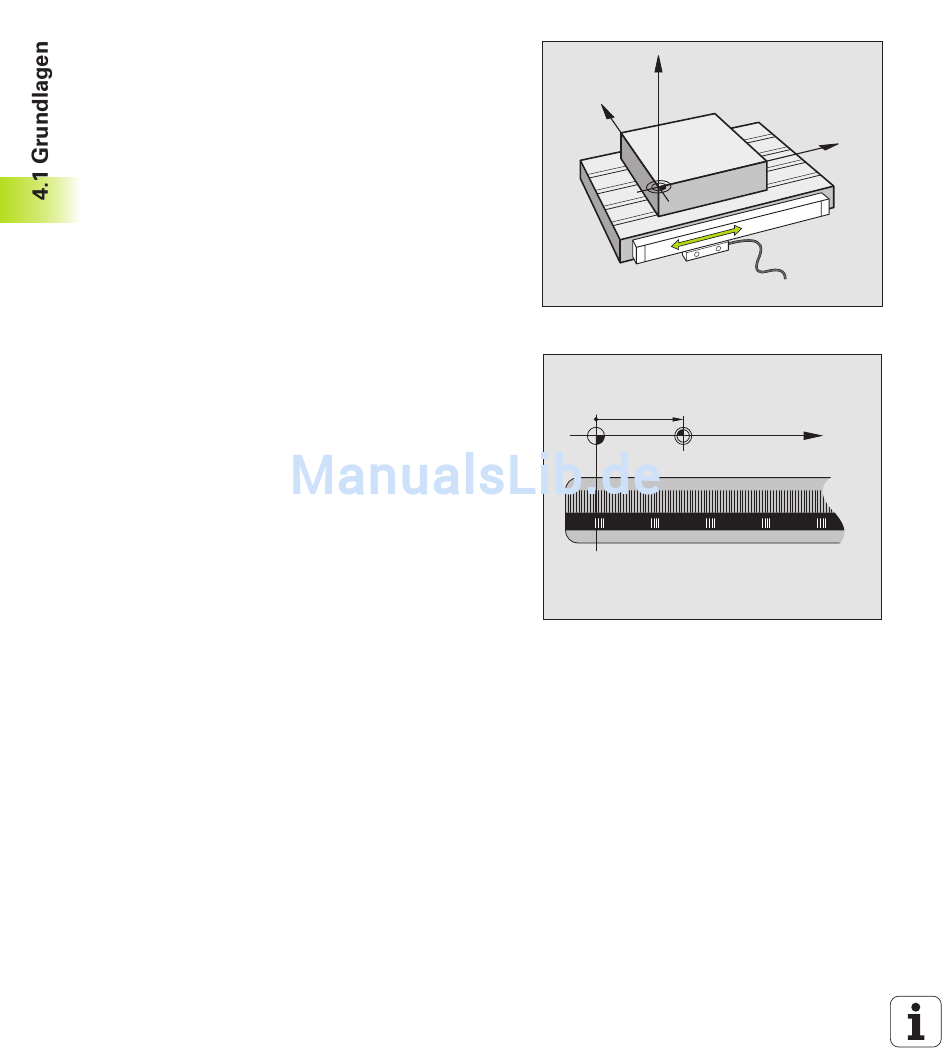

Wegmeßsysteme und Referenzmarken
Y
An den Maschinenachsen befinden sich Wegmeßsysteme, die die
X
Positionen des Maschinentisches bzw. des Werkzeugs erfassen.
Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige
Wegmeßsystem ein elektrisches Signal, aus dem die TNC die
genaue Ist-Position der Maschinenachse errechnet.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Damit diese Zuordnung wieder hergestellt werden kann,
verfügen die Maßstäbe der Wegmeßsysteme über Referenz-
marken. Beim Überfahren einer Referenzmarke erhält die TNC ein
Signal, das einen maschinenfesten Bezugspunkt kennzeichnet.
Damit kann die TNC die Zuordnung der Ist-Position zur aktuellen
Maschinenschlitten-Position wieder herstellen.
Üblicherweise sind an Linearachsen Längenmeßsysteme angebaut.
An Rundtischen und Schwenkachsen befinden sich Winkelmeßsys-
teme. Um die Zuordnung zwischen Ist-Position und aktueller
Maschinenschlitten-Position wieder herzustellen, müssen Sie bei
Längenmeßsystemen mit abstandscodierten Referenzmarken die
X
MP
Maschinenachsen maximal 20 mm verfahren, bei Winkelmeßsyste-
men um maximal 20°.
X (Z,Y)
