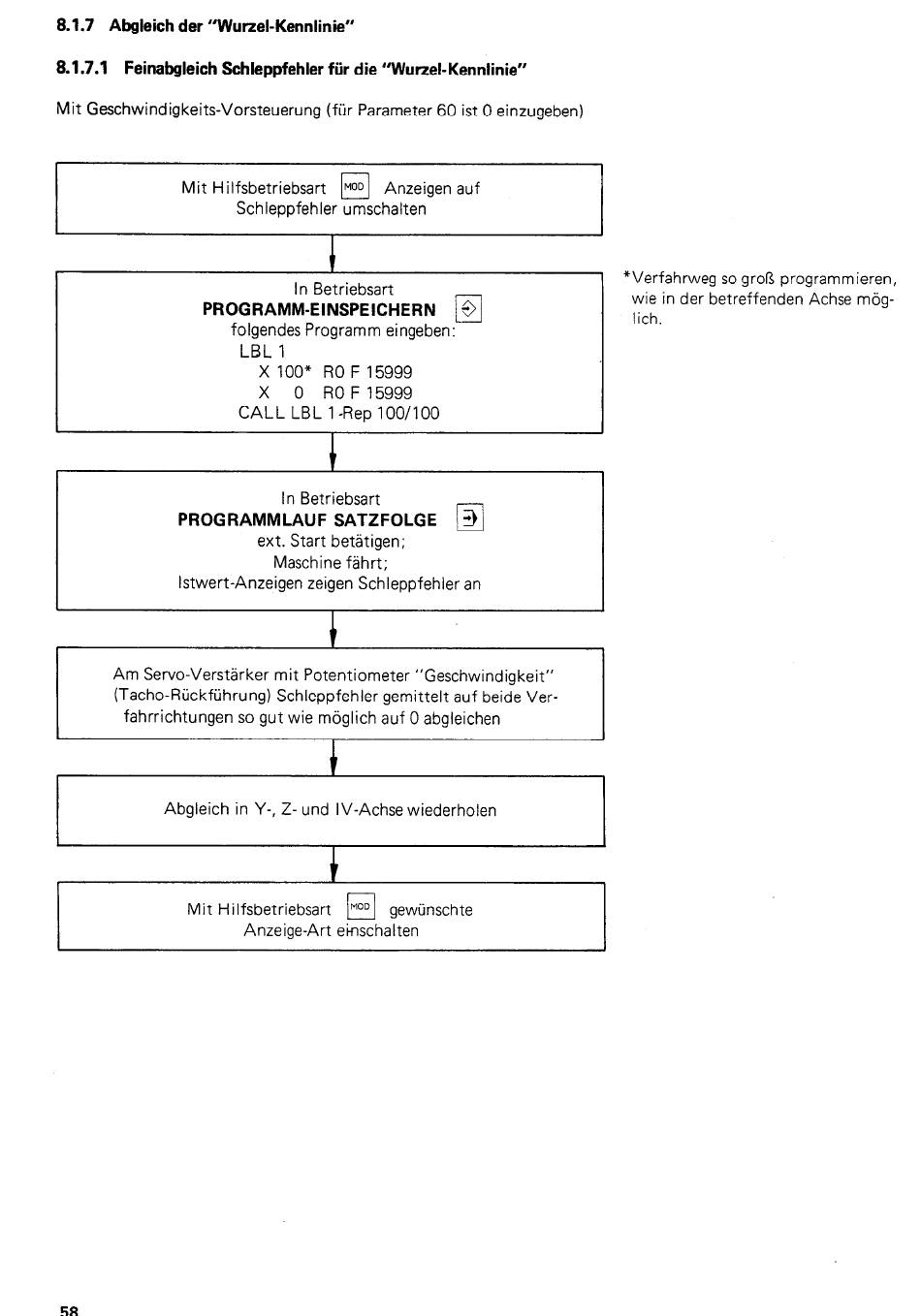

8.1.7 Abgleich der "Wurzel-Kennlinie"
8.1.7.1 Feinabgleich Schleppfehler für die "Wurzel-Kennlinie"
Mit Geschwindigkeits-Vorsteuerung (für Parameter 60 ist 0 einzugeben)
Mit Hilfsbetriebsart MO0 Anzeigen auf
El
Schleppfehler umschalten
In Betriebsart
PROGRAMM-EINSPEICHERN j-3j
folgendes Programm eingeben:
LBL 1
*Verfahrweg so groß programmieren,
wie in der betreffenden Achse mög-
lich.
X 100" RO F 15999
X 0 ROF15999
CALL LBL 1 -Rep lOO/lOO
1
In Betriebsart
PROGRAMMLAUF SATZFOLGE
q
ext. Start betätigen;
Maschine fährt;
Istwert-Anzeigen zeigen Schleppfehler an
Am Servo-Verstärker mit Potentiometer "Geschwindigkeit"
(Tacho-Rückführung) Schleppfehler gemittelt auf beide Ver-
fahrrichtungen so gut wie möglich auf 0 abgleichen
Abgleich in Y-, Z- und IV-Achse wiederholen
Mit Hilfsbetriebsart Moo gewünschte
El
Anzeige-Art emschalten
