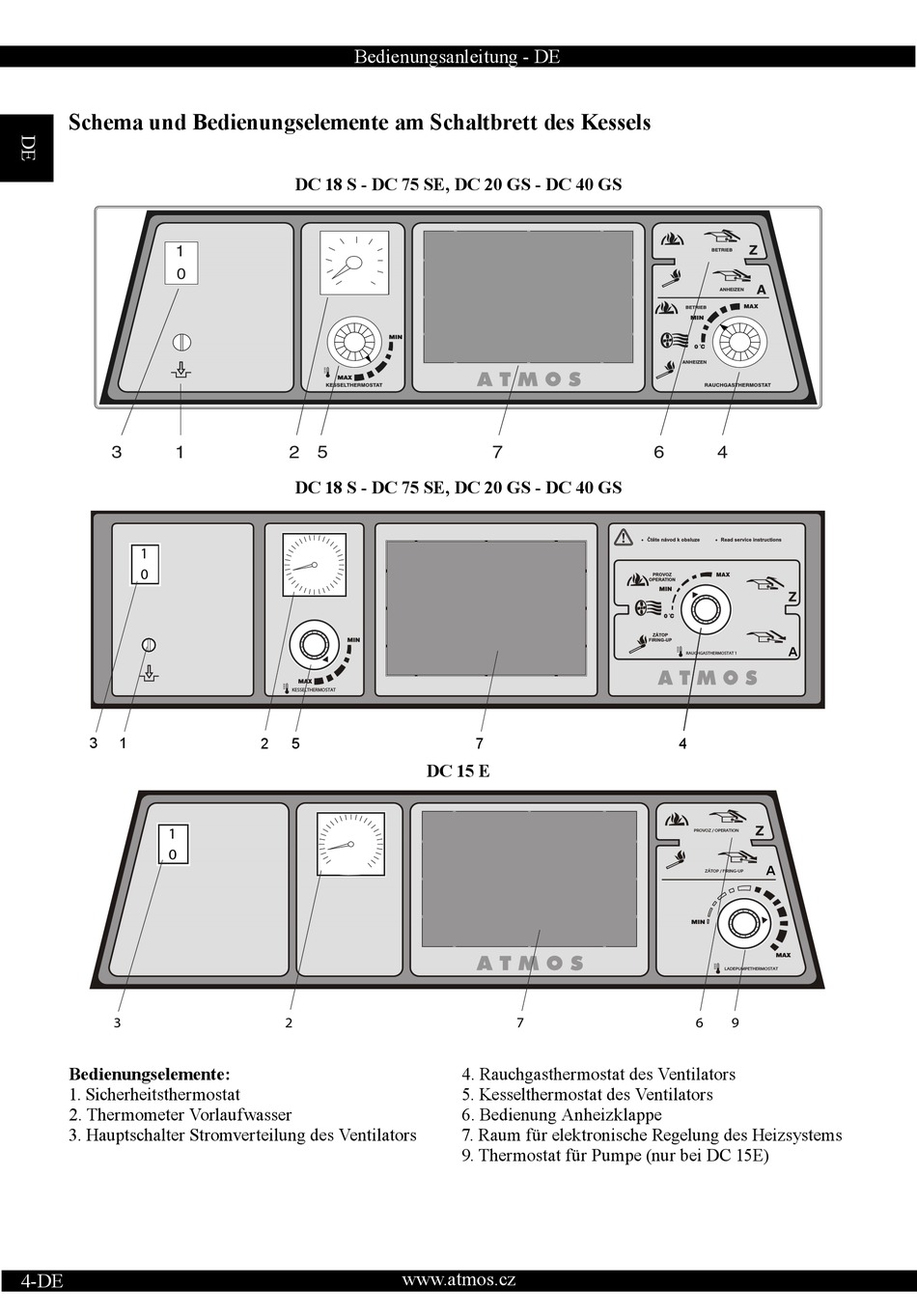

Schema und Bedienungselemente am Schaltbrett des Kessels
�
�
���������������������������� ����������������������������������
�
�
3 1
�
�
�
Bedienungselemente:
1. Sicherheitsthermostat
2. Thermometer Vorlaufwasser
3. Hauptschalter Stromverteilung des Ventilators
4-DE
Bedienungsanleitung - DE
DC 18 S - DC 75 SE, DC 20 GS - DC 40 GS
DC 18 S - DC 75 SE, DC 20 GS - DC 40 GS
����������������
2 5
DC 15 E
�
www.atmos.cz
7
�
4. Rauchgasthermostat des Ventilators
5. Kesselthermostat des Ventilators
6. Bedienung Anheizklappe
7. Raum für elektronische Regelung des Heizsystems
9. Thermostat für Pumpe (nur bei DC 15E)
�����������
