Oszilloskop
bezieht sich auf die absolute Differenz zwischen den Werten der beiden
Lineale. Diese Differenz können Sie speichern, indem Sie das Schloss
Symbol tippen.

16.4.5 Funktionstasten

Zu den Funktionstasten dieser Gruppe gehören Schaltflächen für die
Konfiguration der Trigger, mit deren Hilfe Sie die Triggerquelle und den
Triggermodus anpassen kö nnen, eine Schaltflä che für die Anpassung der
Zeitbasis und eine Schaltfläche „Messung" mit Optionen für unterschiedliche
Arten von Messungen.
Trigger ein/aus – Tippen schaltet den Trigger ein/aus. Die Schaltflä che

zeigt bei aktivem Trigger die Aufschrift „Trigger aus" an, im umgekehrten
Fall „Trigger an".
Wenn der Trigger aktiviert wurde, werden auf dem Gitternetz
Referenzlinien für die Spannungsskala und die Zeitbasis angezeigt. Der
Schnittpunkt der beiden Linien bezeichnet den Triggerpunkt. Mithin
können Nutzer die Position des Triggerpunkts durch Verschieben der
beiden Linien verändern.

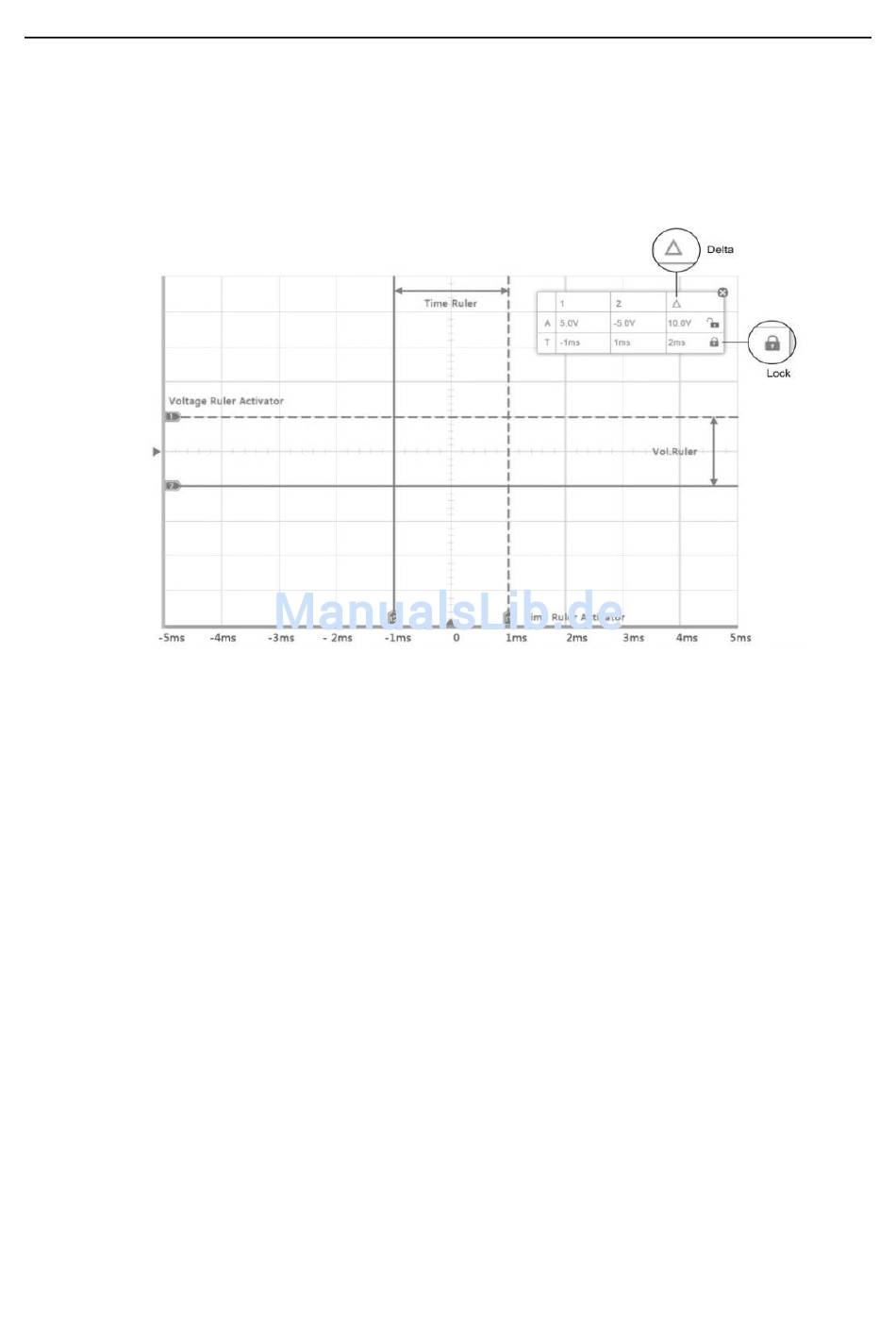

Abbildung 16-8 Anzeige Lineale
