Oszilloskop
1. USB-Buchse
2. Eingabekanal A/B/C/D
LED Signallampe – leuchtet bei eingeschaltetem Gerät, blinkt bei
3.
Datenübertragung, flimmert bei Fehler
Warndreieck – zeigt mögliche Sicherheitsrisiken an den betroffenen
4.
Verbindungen
Sicherheitsvorkehrungen zu treffen. Lesen Sie vor Inbetriebnahme die
Sicherheitshinweise
Symbol Potentialgleichheit – zeigt an, dass die äußeren Schalen der
5.
bezeichneten BNC-Stecker alle dasselbe Potential haben. Daher sollten
geeignete Vorsichtsmaßnahmen getroffen werden, um das Anlegen
eines Potentials über die Rückverbindung der BNC-Klemmen zu
verhindern. Bei unbeabsichtigtem Anlegen eines Potentials kann ein
großer Stromfluss das Gerät und angeschlossene Komponenten
beschädigen.

Stromversorgung

Das MaxiScope MP408 Modul wird direkt ü ber den USB-Anschluss des
verbundenen PCs mit Strom versorgt. Batterien oder Versorgungskabel
werden nicht benötigt, so dass Gerät für den Einsatz in der Werkstatt und die

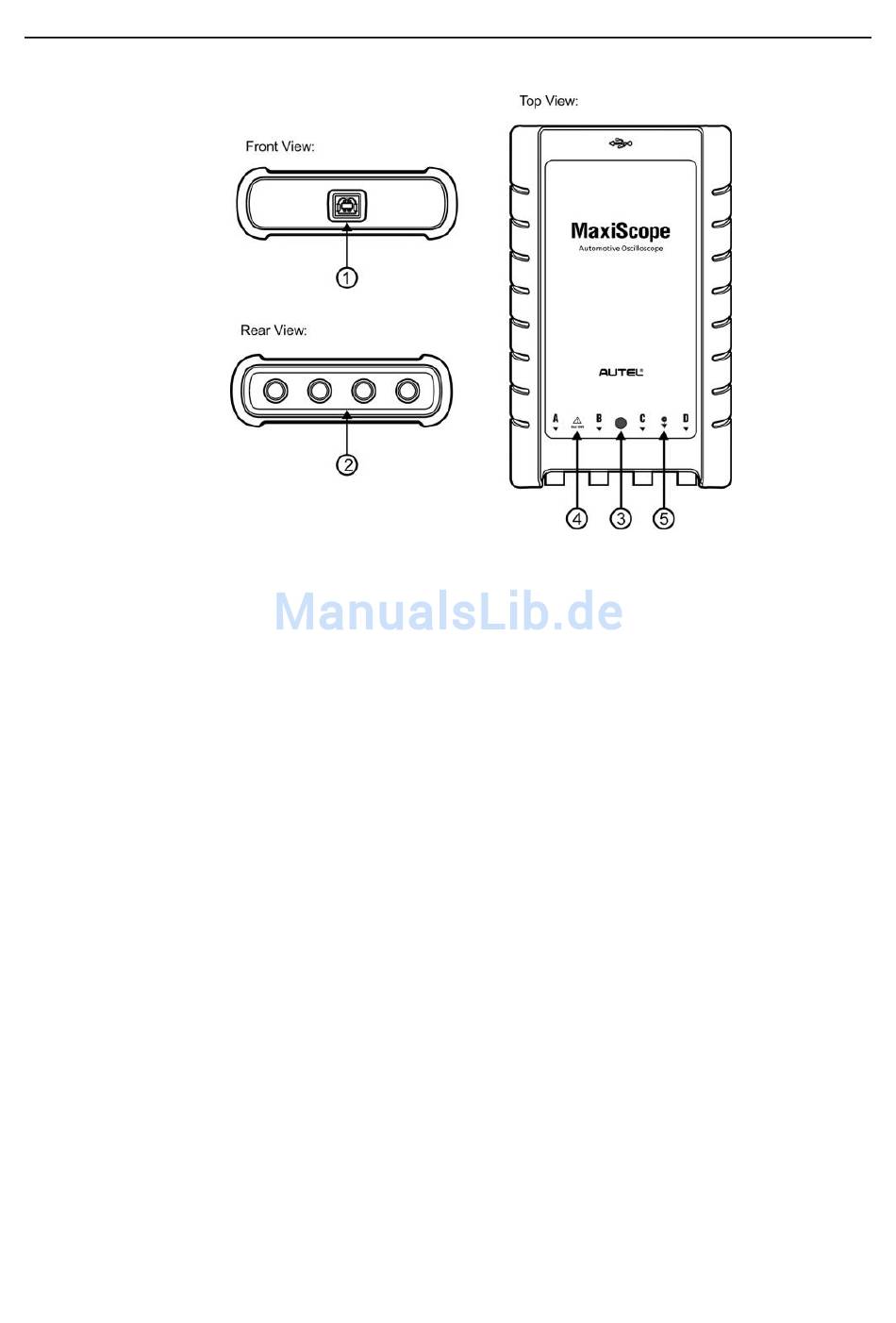

Abbildung 16-3 Ansicht von vorn, hinten und oben
an
auf Seite 143.
und fordert
150
MaxiScope-Modul
dazu auf, angemessene
