Einfach - Tippen Dieser Schaltflä Che Aktiviert Den Einfachen; Gitternetz Messung - Autel MaxiSys MS906 Bedienungsanleitung

Oszilloskop
Die Option „Spannungsskala Auto" erlaubt es dem Gerät, die
Spannungsskala automatisch anzupassen, um das Signal aufzunehmen.

AutoScale
Spannungsskala und Zeitbasis automatisch auf die empfangenen
Signale eingestellt.
Start/Stop – Durch Tippen dieser Schaltfläche wird das Gerät ein- bzw.

ausgeschaltet.
Einfach – Tippen dieser Schaltflä che aktiviert den einfachen

Triggermodus, wenn der Trigger aktiv ist. Im einfachen Triggermodus tritt
das Triggerereignis einmal auf, und zwar dann, wenn das Gerät das
erste Wellensignal am vorher gesetzten Auslö sepunkt aufnimmt.

16.4.3 Gitternetz Messung

Anhand der 2 Kontrollgrößen – Spannung- und Zeiteinheiten – kö nnen Nutzer
die Geräteeinstellungen genau an den vorgesehenen Test anpassen.
Spannungseinheiten pro Trennzä hler – sind an der linken Seite des

Bildschirms, Y-Achse genannt, abgetragen
Zeiteinheiten pro Trennzähler – sind am unteren Bildschirmrand,

X-Achse genannt, abgetragen
–
Wenn

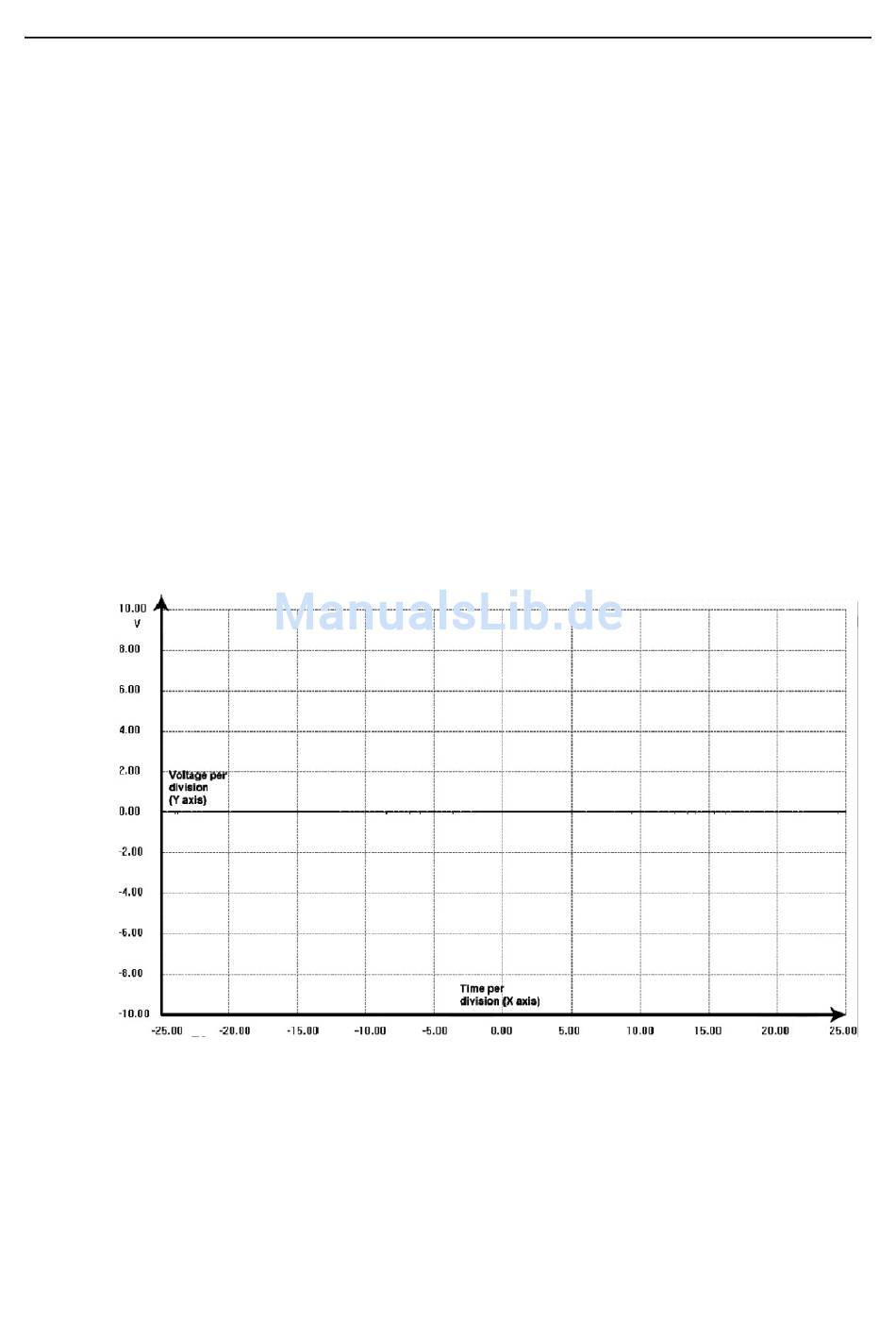

Abbildung 16-7 Beispiel Gitternetz Messung
Bildschirm-Layout und Aktionen
Sie diese Schaltflä che
159
tippen, werden
