Mahr Digimar 817 CLT Originalbetriebsanleitung Seite 12

2 Elemente des Messgerätes
Die Höhenmessgeräte Digimar 817 CLT und
Digimar 816 CLT besitzen die folgenden
Elemente:
2
1

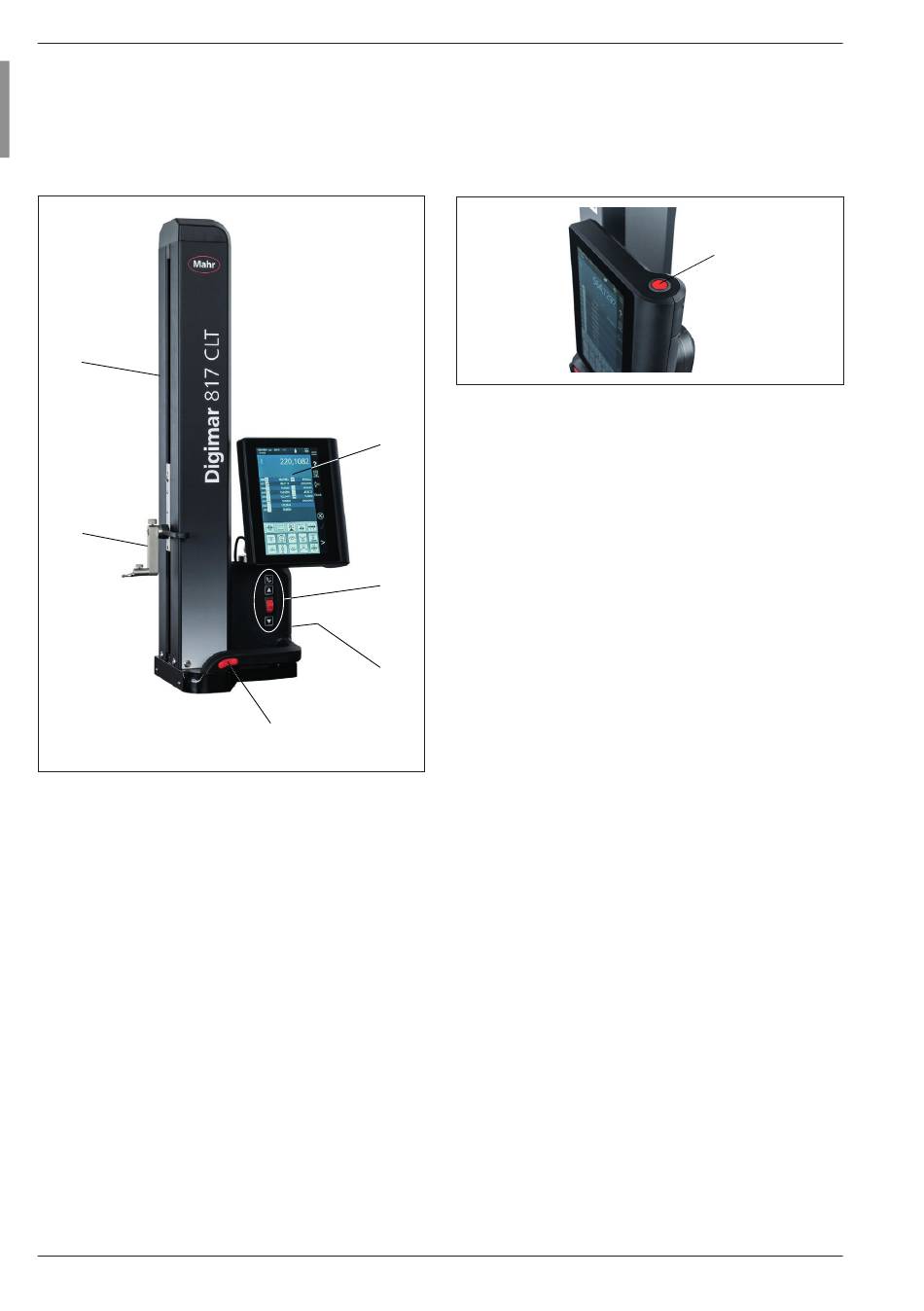

Abb. 1
Elemente des Höhenmessgerätes
(Abbildung zeigt das Digimar 817 CLT.)
1 Träger für Messeinsätze
2 Säule de Messgerätes mit Messschlitten
3 Bedienpanel mit Ein- und Ausschalter
4 Schnellmessfunktionstasten
und Daumenrad (nur Digimar 817 CLT)
5 Schnittstellen (Geräterückseite)
6 Beidseitige Handgriffe
(mit Druckknopf für Luftlager)
10
3
4
5
6
2.1 Ein- und Ausschalter
Oberhalb des Bedienpanels befindet sich der
Ein­ und Ausschalter für das Höhen messge­
rät.
Abb. 2
Ein- und Ausschalter
2.2 Bedienpanel
Das Bedienpanel ist beim Digimar 817 CLT
mit einem Dreh­ und Kippgelenk und beim
Digimar 816 CLT nur mit einem Kippgelenk
ausgestattet.
Auf dem Touchscreen des Bedienpanels wird
die Bedienoberfläche der Digimar­Software
angezeigt.
