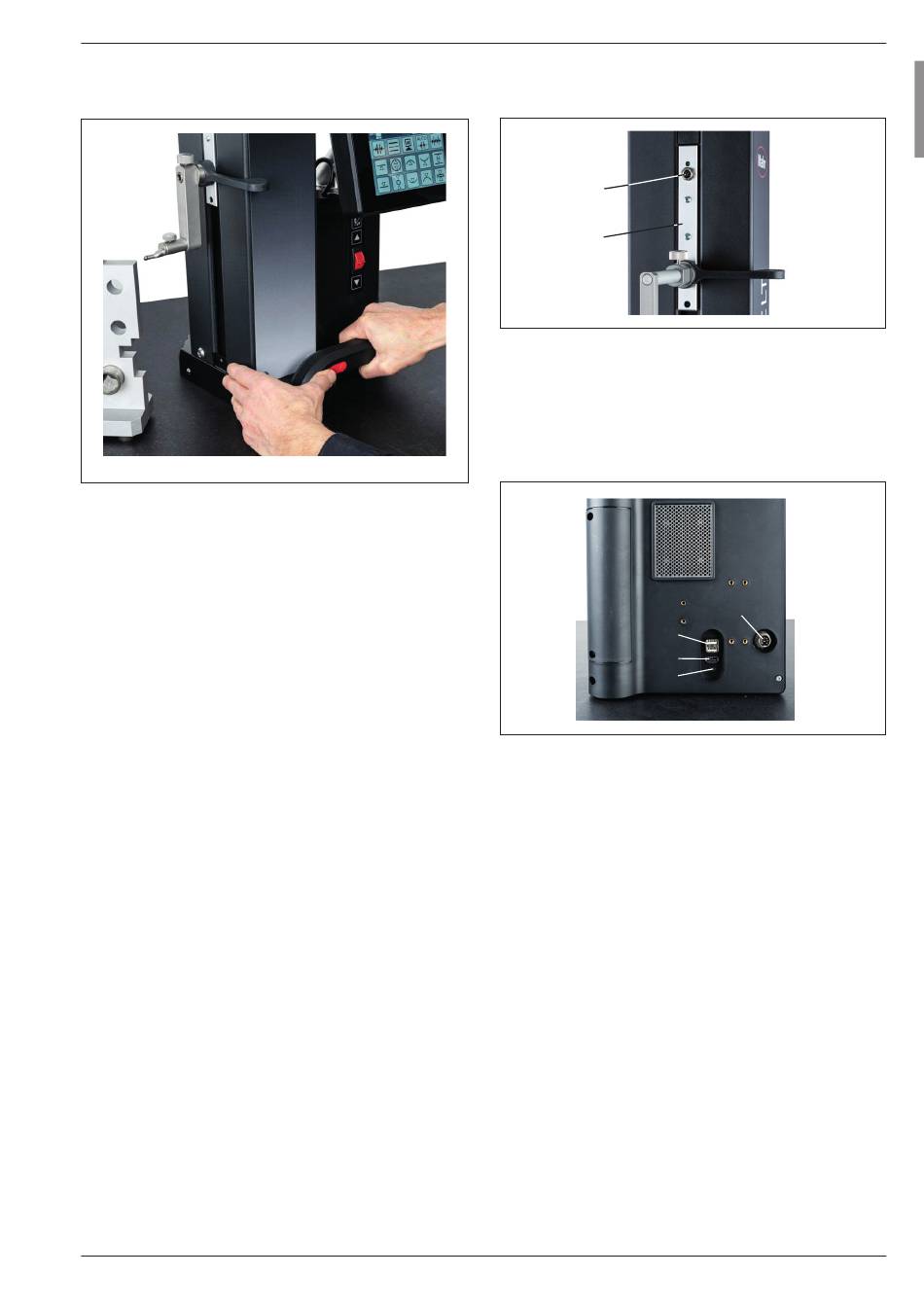

Abb. 7
Bewegung des Höhenmessgeräts mit Hilfe
des aktivierten Luftlagers
(Abbildung zeigt das Digimar 817 CLT.)

2.8 Schnittstellen

Das Höhenmessgerät besitzt folgende An­
schluss möglichkeiten:
• Millimess­Anschlussbuchse am
Messschlit ten für den Anschluss einer
Messuhr (Duplex­Schnittstelle zum
Messen der Rechtwinklig­ und Geradheit).
• USB 3.1 Anschlussbuchsen (Typ B)
Für den Anschluss von:
− MahrMessmittel(1086/16EWR/
40EWR/800EW/800EWL)
− USB­Speicherstick mit Firm­ und
Soft ware updates, Messpro grammen,
Kun den­Logos sowie PDF/Text­
Dateien
− USB­Bluetooth­Stick für USB­Drucker
− I­Stick für MarCom­Software
• Mini­USB­Anschlussbuchse
Für den Anschluss der kabellosen
Messwert übertragung via MarCom­
Software.
Mahr GmbH, Digimar 817 CLT / 816 CLT
2
1
Abb. 8
Millimess-Anschluss
1 Messschlitten
2 Millimess-Anschlussbuchse
3
2
1
Abb. 9
USB-Anschlussbuchsen
1 Mini-USB
2 1 x USB 3.1 (schwarz)
3 2 x USB 3.1 (weiß)
4 8-poliger Rundstecker für die
Spannungsversorgung des Bedienpanels
4
13
