2.3 Messschlitten
Der Messschlitten befindet sich in der
Säule des Höhenmessgeräts und dient zur
Aufnahme der Träger für die Mess einsätze.
Der
Messschlitten
Positioniergriff ausgestattet, mit dessen
Hilfe der Messschlitten manuell in vertikale
Richtung bewegt werden kann.
1
2
3

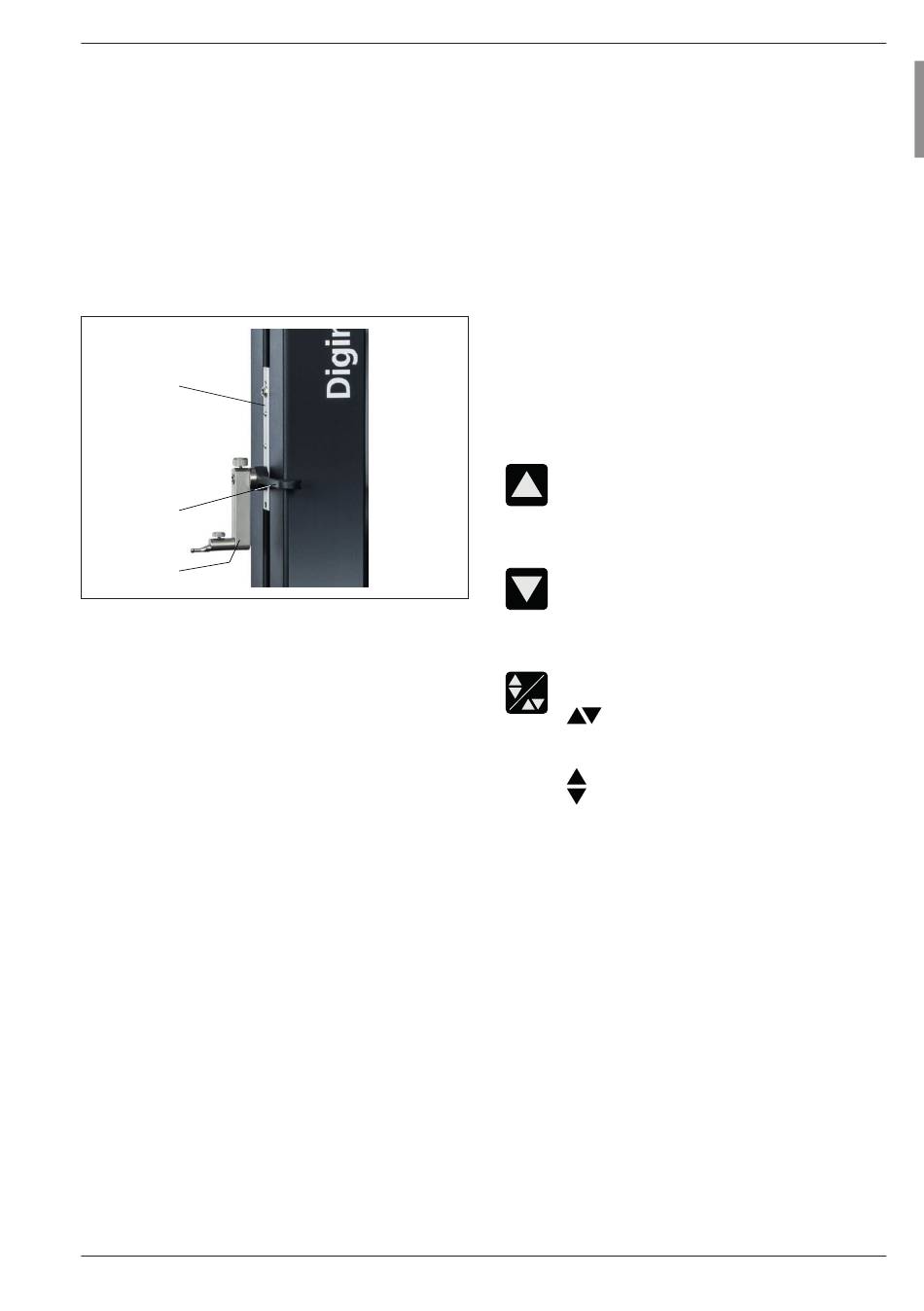

Abb. 3
Messschlitten
1 Messschlitten
2 Positioniergriff
3 Standardhalter mit Messeinsatz
Die Gesamthöhe der Säule richtet sich nach
der gewählten Größe des Messgerätes:
• Höhe 688 mm (Messbereich 350 mm)
• Höhe 938 mm (Messbereich 600 mm)
• Höhe 1338 mm (Messbereich 1000 mm)
(nur Digimar 817 CLT)
2.4 Träger für Messeinsätze
Der Träger für die Messeinsätze ermög
licht
die
Aufnahme
Messeinsätze. Im Lieferumfang ist als
Träger der Standardhalter 817 h1 und der
Messtaster K5/51 enthalten.
Weitere Träger und Messeinsätze sind als Zu
be hör erhältlich.
Mahr GmbH, Digimar 817 CLT / 816 CLT
ist
mit
einem
unterschiedlicher
2.5 Schnellmessfunktionstasten
Nur beim Digimar 817 CLT verfügbar.
Mit Hilfe der Schnellmessfunktionstasten
des Digimar 817 CLT kann eine Messung
schnell gestartet werden, ohne dass diese in
der Bedienoberfläche der DigimarSoftware
ausgewählt werden muss.
Zu den Schnellmessfunktionstasten ge
hört eine Umschalttaste, mit der zwi
schen
den
Mes sungen
"Bohrung"umgeschaltet werden kann.
Die Schnellmessfunktionstasten befinden
sich am Gerätefuß des Höhenmessgeräts.
Startet eine Messung in positive
Richtung, in dem der Taster nach
oben verfahren wird, um von unten
an das Werkstück anzutasten.
Startet eine Messung in negative
Richtung, in dem der Taster nach
unten verfahren wird, um von oben
an das Werkstück anzutasten.
Schaltet die Art der Messung um:
Messung "Ebene"für eine
Einzelpunktmessung
Messung "Bohrung" für eine
Doppelpunktmessung
In der Statusleiste der Bedienober
fläche wird das Symbol der einge
schalteten Mes sung dargestellt.
"Ebene"
und
11
