Elemente Des Messgerätes; Ein- Und Ausschalter; Bedienpanel - Mahr Digimar 817 CLT Kurzanleitung

2 Elemente des Messgerätes
Das Höhenmessgerät 817 CLT besitzt die fol­
gende Elemente:
2
1

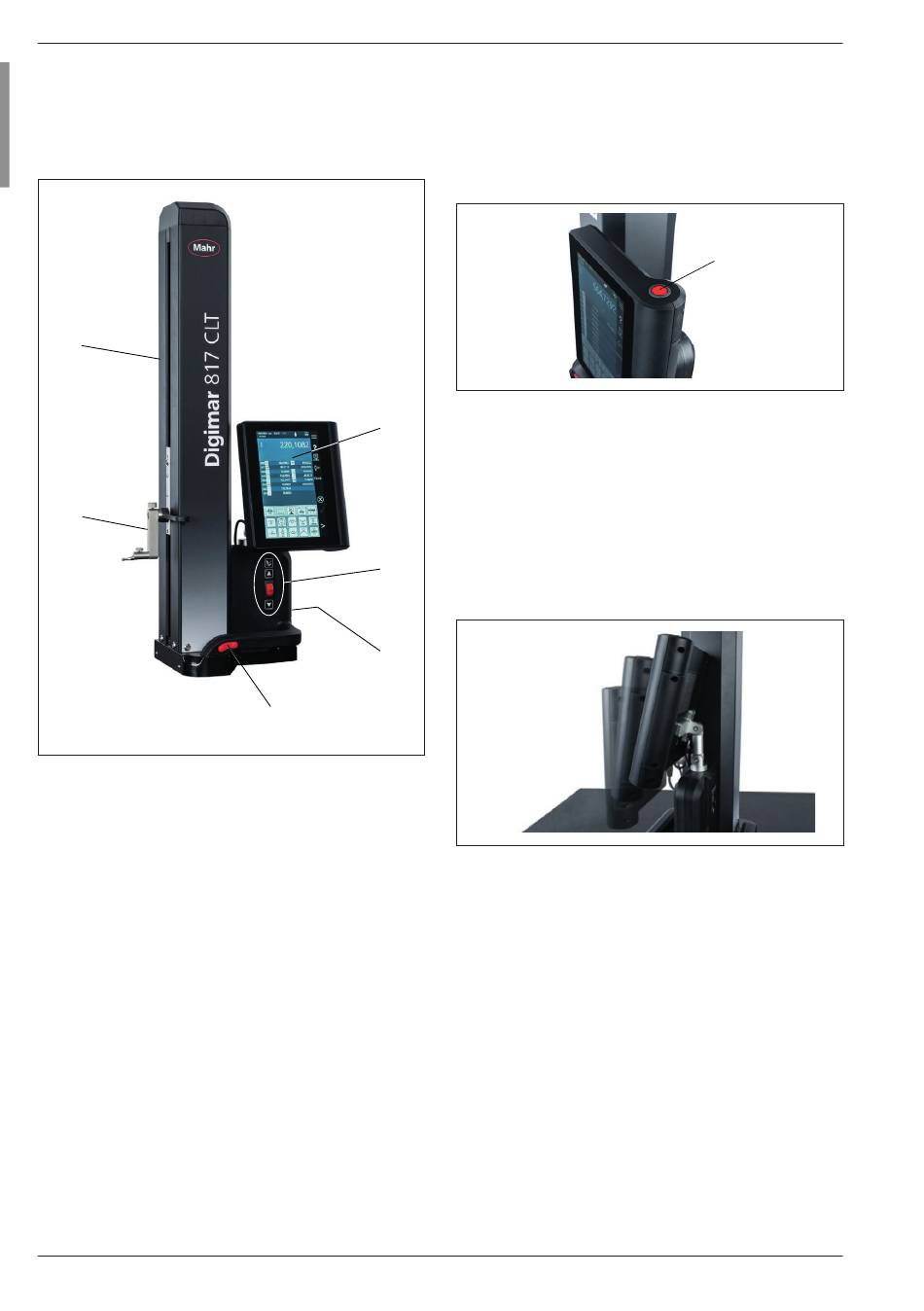

Abb. 1
Elemente des Höhenmessgeräts
1 Träger für Messeinsätze
2 Säule de Messgerätes mit Messschlitten
3 Bedienpanel mit Ein- und Ausschalter
4 Schnellmessfunktionstasten
und Daumenrad
5 Schnittstellen (Geräterückseite)
6 Beidseitige Handgriffe
(mit Druckknopf für Luftlager)
10
3
4
5
6

2.1 Ein- und Ausschalter

Oberhalb des Bedienpanels
sich der Ein­ und Ausschalter für das
Höhenmessgerät.
Abb. 2
Ein- und Ausschalter

2.2 Bedienpanel

Das Bedienpanel ist mit einem Dreh­ und
Kipp gelenk ausgestattet und ermöglicht indi­
viduelle Einstellungen.
Abb. 3
Dreh- und kippbares Bedienpanel
Auf dem Touchscreen des Bedienpanels wird
die Bedienoberfläche der Digimar­Software
angezeigt.
befindet
1
