3.3 Anzeigebereich
Im oberen Teil des Anzeige bereiches wird der
aktuelle Messwert bzw. die aktuell ermittelten
Messergebnisse dargestellt. Im mittleren Teil
des Anzeigebereiches wird die Messwertliste
mit den Ergebnissen der durchgeführten
Messfunktionen dar.

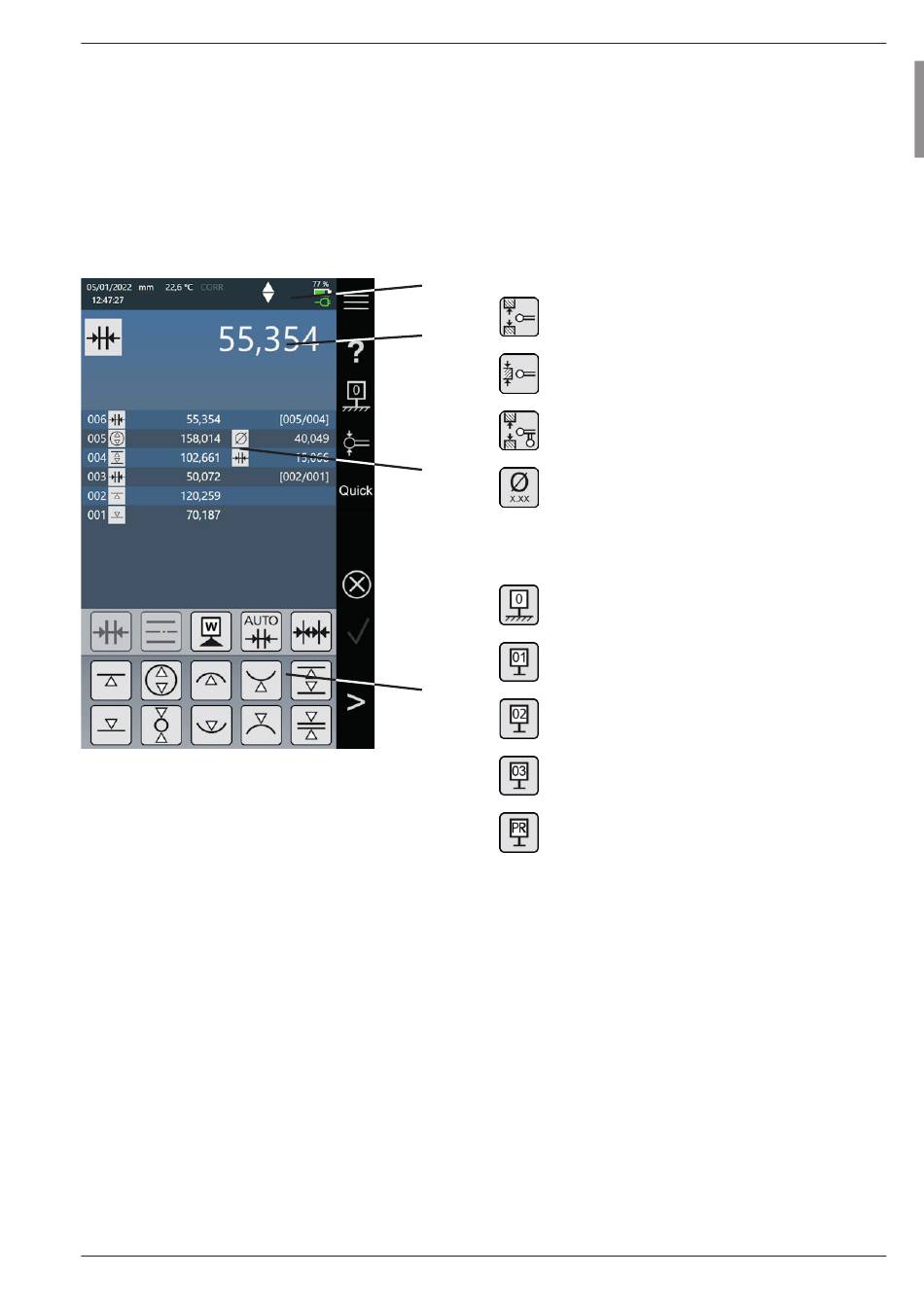

Abb. 11
Bedienoberfläche der Digimar-Software
(Abbildung zeigt das Digimar 817 CLT.)
1 Menüleiste
2 Aktueller Messwert
3 Messwertliste
4 Funktionstastenleiste
Im aktivierten Messprogramm­Modus wer­
den im Anzeigebereich Elemente zum Ver­
walten von Messprogrammen und Ergebnis­
dateien dargestellt.
Mahr GmbH, Digimar 817 CLT / 816 CLT
3.4 Funktionstastenleiste
Die Funktionstastenleiste befindet sich un­
terhalb des Anzeigebereiches. Sie beinhal­
tet die Schaltflächen zum Auswählen einer
Funktion. Je nach gewähltem Modus sind
folgende Schaltflächen vorhanden:
Taster einmessen
1
Einmessen mit Nut
2
Einmessen mit Steg
Doppeltaster einmessen
(Nur beim Digimar 817 CLT verfügbar.)
3
Kegeltaster einmessen
Nullpunkte setzen
Basis­Nullpunkt Messplatte
Nullpunkt 01 Werkstück
4
Nullpunkt 02 Werkstück
Nullpunkt 03 Werkstück
(Nur beim Digimar 817 CLT verfügbar.)
Preset­Eingabe
15
