Schweißbrenner-Schlauchpaket TPHP 500i R
Bedienelemente,
Anschlüsse und
mechanische
Komponenten

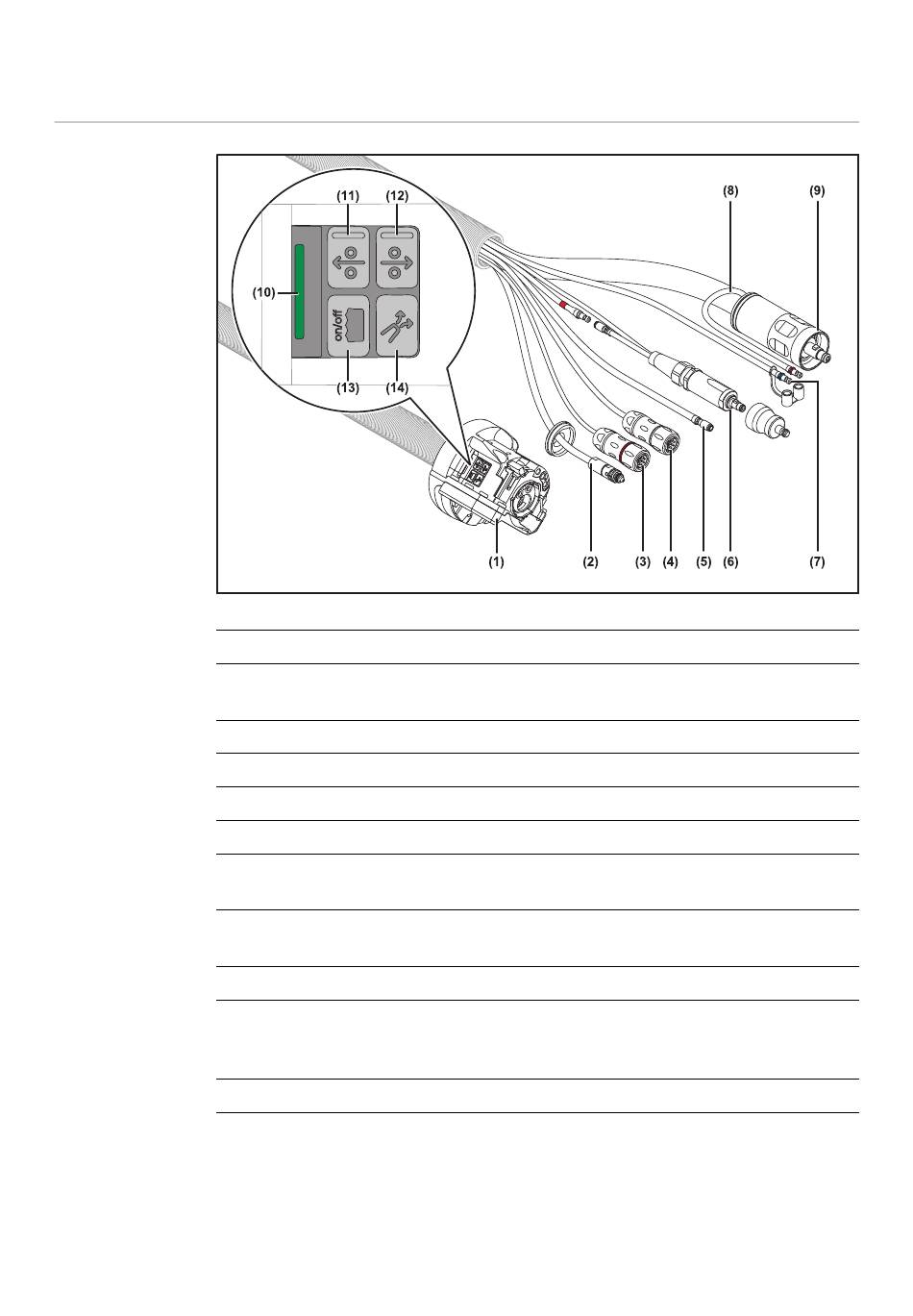

TPHP 500i R und Draht-Förderschlauch
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
56
Abdeckung
Draht-Förderschlauch (nur bei PAP-Schlauchpaketen)
mit FSC-Dorn und Isolierkappe
CrashBox-Kabel 8-polig (mit roter Farbmarkierung)
TMC 8-polig
Schleppgas
Zündhilfe / Plasma-Strom/Gas
Kühlmittel-Vorlauf
blau
Kühlmittel-Rücklauf
rot
Schweißstrom / Schutzgas
Status LED
leuchtet grün im Normalbetrieb
leuchtet rot bei einem Fehler
Taste Drahtrücklauf
Taste Drahteinfädeln
