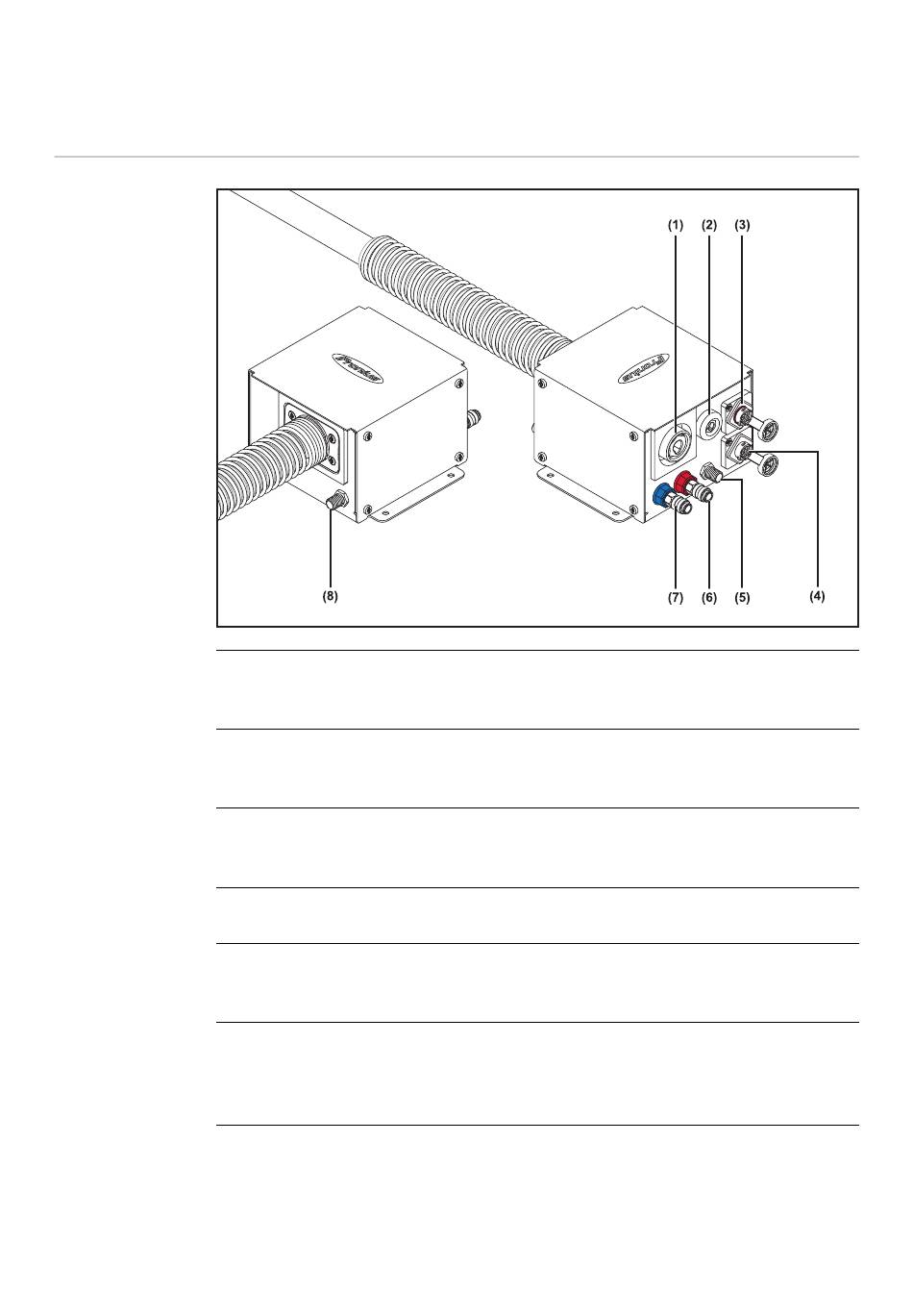

Verbindungs-Schlauchpaket mit WIG SplitBox
TPHP 95i CON R
Oberseite, Un-
terseite
(1)
(2)
(3)
(4)
(5)
(6)
(7)
54
Anschluss Schweißstrom / Schutzgas
zum Anschließen des Gas-/Stromkabels vom Schweißbrenner-Schlauch-
paket
Anschluss Zündhilfe / Plasma-Strom/Gas
zum Anschließen des Zündhilfe-Kabels vom Schweißbrenner-Schlauch-
paket
Anschluss CrashBox 8-polig (mit roter Farbmarkierung)
zum Anschließen des CrashBox-Kabels vom Schweißbrenner-Schlauchpa-
ket
Anschluss TMC 8-polig
zum Anschließen des TMC-Kabels vom Schweißbrenner-Schlauchpaket
Anschluss Schleppgas
zum Anschließen des Schleppgas-Schlauches vom Schweißbrenner-
Schlauchpaket
Anschluss Kühlmittel-Rücklauf
rot
zum Anschließen des Kühlmittel-Rücklauf-Schlauches vom Schweißbren-
ner-Schlauchpaket
Anschluss Kühlmittel-Vorlauf
blau
