Kaltdraht-Zuführung CW Standard
Gerätekonzept

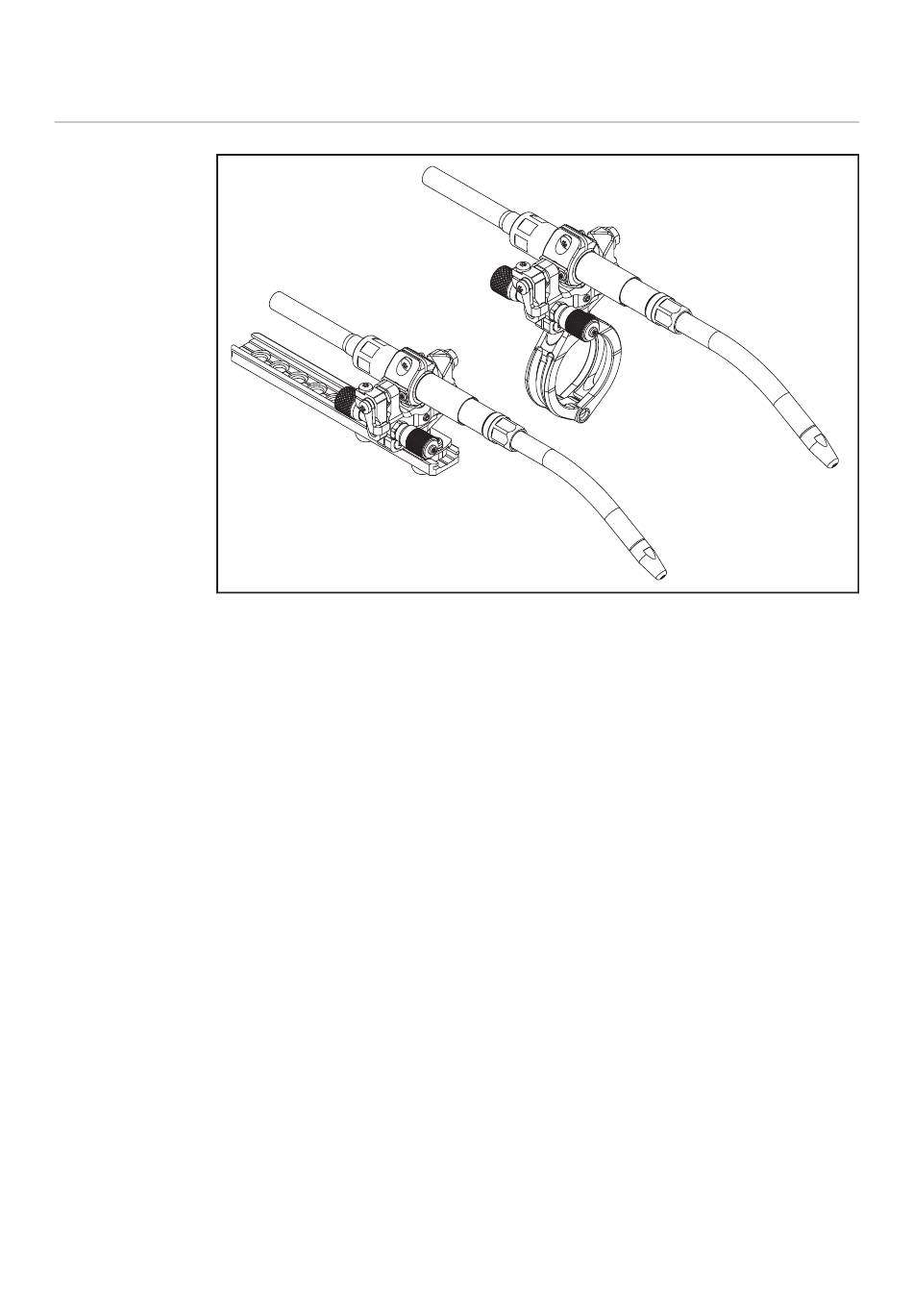

Kaltdraht-Zuführung CW Standard mit Montage-Schiene und Montage-Schelle
Die Kaltdraht-Zuführung CW Standard ist mit einem isolierten, in zwei Achsen
schwenkbarem Auslaufstück mit einer Krümmung von 30° ausgestattet.
Weitere Auslaufstück-Krümmungen sind auf Anfrage verfügbar.
Zwei Fixierschrauben zur Grobeinstellung und zwei Rändelmuttern zur Feinjus-
tierung dienen zur exakten Positionierung in x- und y-Achse.
Die Positionierung in der z-Achse erfolgt durch Verschieben des Auslaufrohres.
39
