Montageadapter
THPi

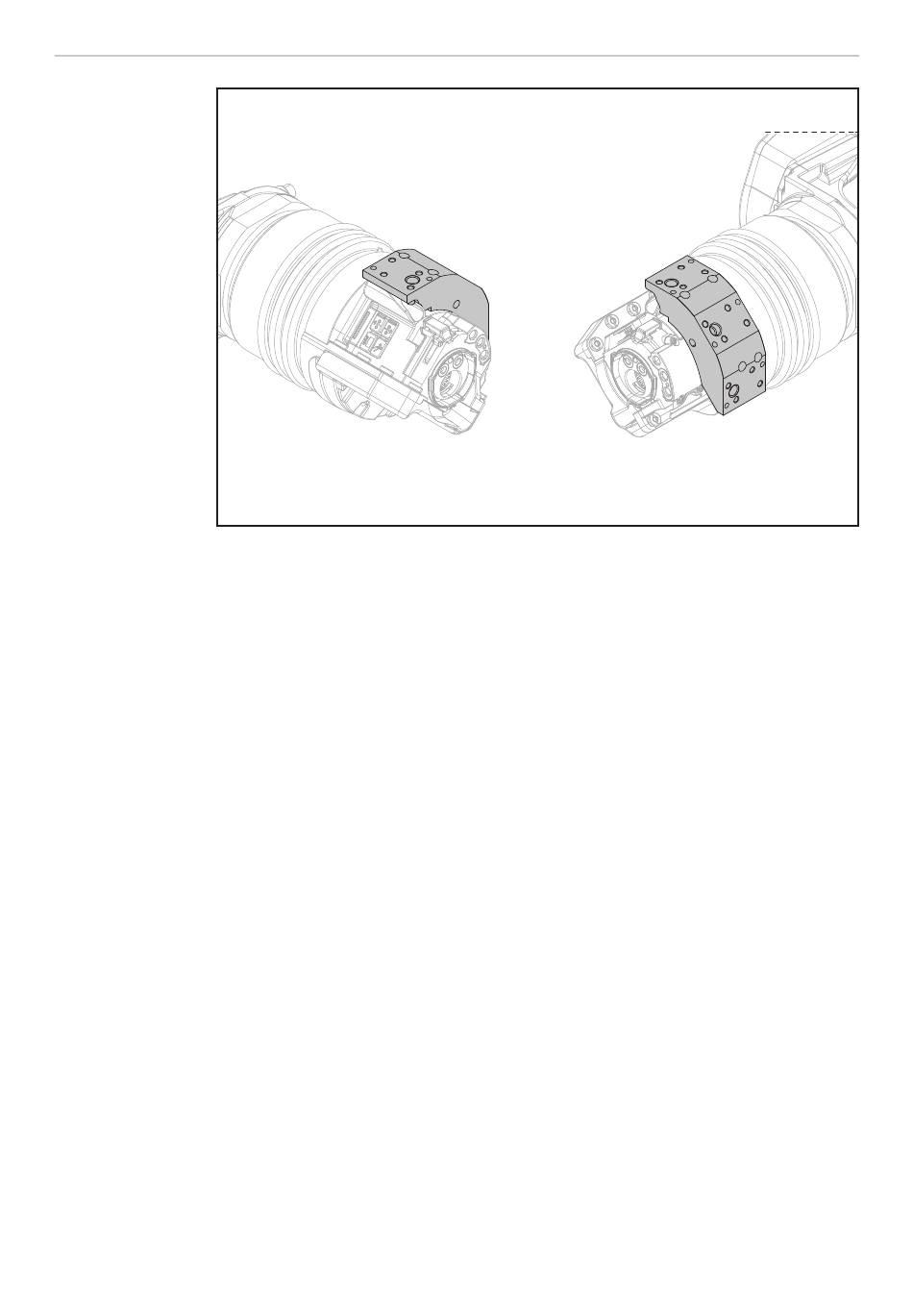

Anwendungsbeispiel eines am Schweißbrenner-Schlauchpaket montierten Montageadapters THPi
Mit Hilfe des Montageadapters THPi können Nahtsuchsysteme, Kameras, und
ähnliches beim Roboter-Schweißbrenner montiert werden.
Die Kameraaufnahme wird am Kopfstück des Schweißbrenner-Schlauchpaketes
montiert, der TCP bleibt gleich.
Nahtsuchsystem oder Kamera sind durch die CrashBox geschützt.
Die Position des montierten Nahtsuchsystems oder der Kamera ist reproduzier-
bar, da diese mit Pass-Stift positioniert werden.
Nahtsuchsystem oder Kamera können an 3 verschiedenen Stellen montiert wer-
den.
Bohrbild
An den 3 Flächen des Montageadapters THPi sind folgende Bohrungen seri-
enmäßig vorhanden:
-
-
-
44
4x M4 Gewindebohrung mit einer Tiefe von 10 mm
1x M10 Gewindebohrung mit einer Tiefe von 6 mm
2x Bohrung Ø 4 mm H7, Tiefe = 6 mm
