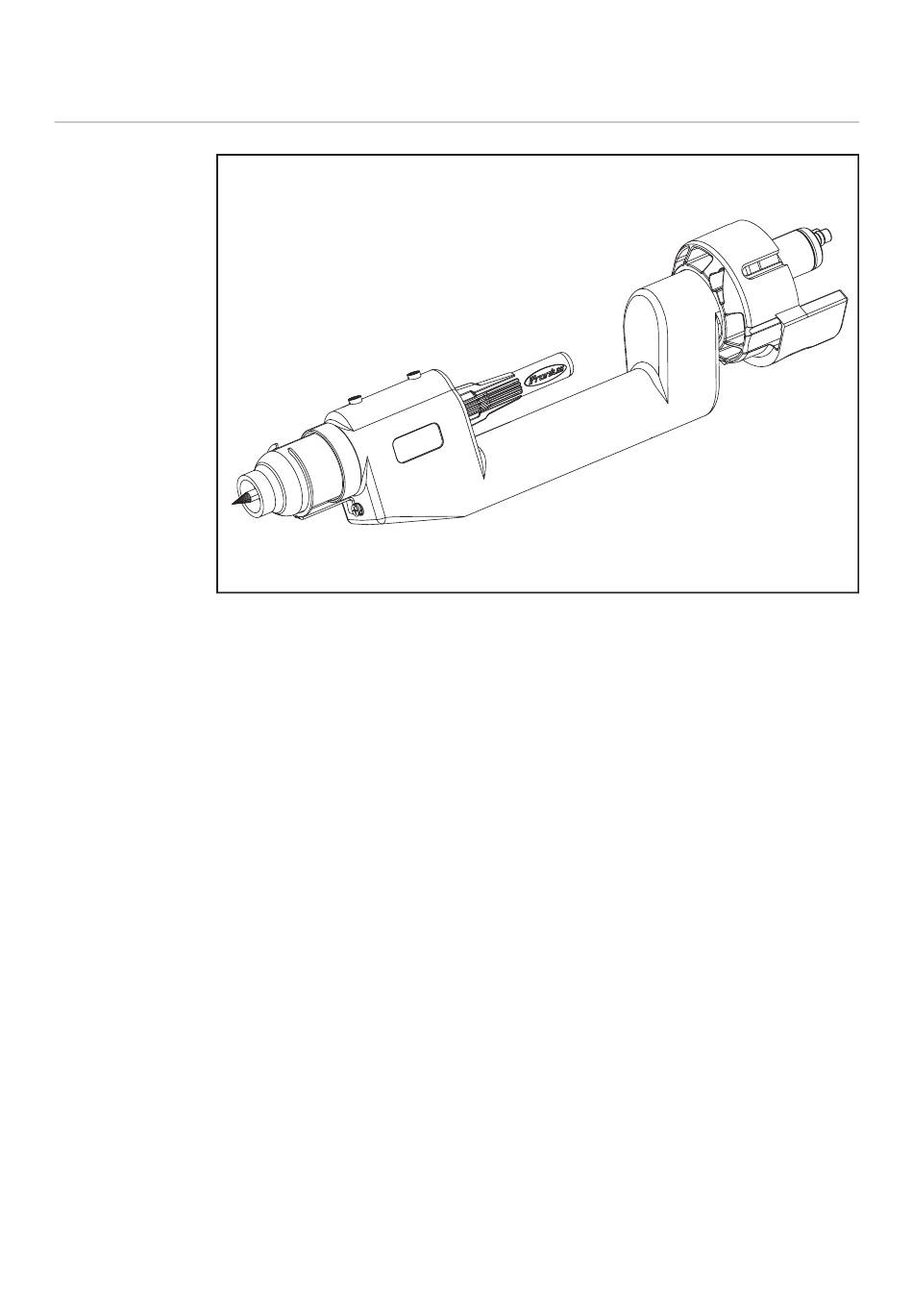

Roboter-Schweißbrenner TTB 450i / 500i W R
Gerätekonzept
Die wassergekühlten WIG Roboter-Schweißbrenner TTB 450i / 500i W kommen
bei automatisierten WIG-Anwendungen zum Einsatz.
Folgende Ausführungen stehen bei einer Länge L = 300 mm zur Verfügung:
-
-
Die für WIG-, ArcTig- und Plasma-Anwendungen konzipierte Schweißbrenner-
Kupplung ist eine Nut/Feder-Steckkupplung.
Bei der Montage wird der Schweißbrenner auf das Kopfstück des Schweißbren-
ner-Schlauchpaketes aufgeschoben, bis die Feder in die Nut einrastet. Zum
Lösen den außenliegenden Entriegelungsknopf drücken und den Schweißbren-
ner wieder abziehen.
Die Schweißbrenner sind mit Anschlüssen für eine externe Gasdüsen-Kühlung
sowie einem externen Gasanschluss ausgestattet (z.B. für eine Schleppgasdüse).
TTB 450i W: 0 / 17 / 70 /90°
TTB 500i W: 0 / 17°
35
