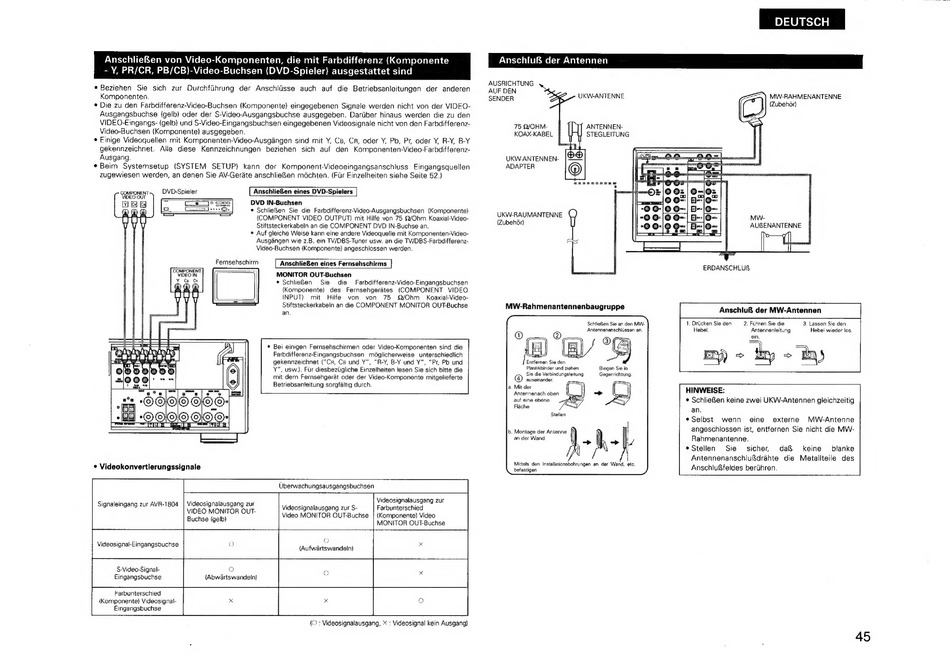

Denon AVR-1804 Bedienungsanleitung Seite 8

AnschlieBen von Video-Komponenten, die mit Farbdifferenz (Komponente
- Y, PR/CR, PB/CB)-Video-Buchsen (DVD-Spieler) ausgestattet sind
¢Beziehen Sie sich zur Durchfihrung der Anschlisse auch auf die Betriebsanleitungen der anderen
Komponenten.
* Die zu den Farbdifferenz-Video-Buchsen (Komponente) eingegebenen Signale werden nicht von der VIDEO-
Ausgangsbuchse (gelb) oder der S-Video-Ausgangsbuchse ausgegeben. Dariiber hinaus werden die zu den
VIDEO-Eingangs- (gelb) und S-Video-Eingangsbuchsen eingegebenen Videosignale nicht von den Farbdifferenz-
Video-Buchsen (Komponente) ausgegeben.
* Einige Videoquellen mit Komponenten-Video-Ausgangen sind mit Y, CB, Cr, oder Y, Pb, Pr, oder Y, R-Y, B-Y
gekennzeichnet. Alle diese Kennzeichnungen beziehen sich auf den Komponenten-Video-Farbdifferenz-
Ausgang.
*Beim Systemsetup (SYSTEM SETUP) kann der Komponent-Videoeingangsanschluss Eingangsquellen
zugewiesen werden, an denen Sie AV-Gerate anschlieRen mdchten. (Fir Einzelheiten siehe Seite 52.)
AnschtieRen eines DVD-Spielers
DVD IN-Buchsen
* SchlieRen Sie die Farbdifferenz-Video-Ausgangsbuchsen (Komponente)
{COMPONENT VIDEO OUTPUT) mit Hilfe von 75 Q/Ohm Koaxial-Video-
Stiftsteckerkabeln an die COMPONENT DVD IN-Buchse an.
¢ Auf gleiche Weise kann eine andere Videoquelle mit Komponenten-Video-
Ausgangen wie z.B. ein TV/DBS-Tuner usw. an die TV/DBS-Farbdifferenz-
Video-Buchsen {(Komponente) angeschlossen werden.
DVD-Spieler
COMPONENT:
VIDEO OUT
[cal (Gal
AnschlieRen eines Fernsehschirms |
MONITOR OUT-Buchsen
¢ SchlieBen Sie die Farbdifferenz-Video-Eingangsbuchsen
(Komponente) des Fernsehgerétes (COMPONENT VIDEO
INPUT) mit Hilfe von von 75 Q/Ohm_ Koaxial-Video-
Stiftsteckerkabeln an die COMPONENT MONITOR OUT-Buchse
an.
Fernsehschirm
COMPONENT
VIDEO IN
* Bei einigen Fernsehschirmen oder Video-Komponenten sind die
Farbdifferenz-Eingangsbuchsen méglicherweise unterschiedtich
gekennzeichnet ("Cr, Ca und Y", "R-Y, B-Y und Y", "Pr, Pb und
Y", usw.). Fur diesbeziigliche Einzelheiten lesen Sie sich bitte die
mit dem Fernsehgerat oder der Video-Komponente mitgelieferte
Betriebsanleitung sorgfaltig durch.
¢ Videokonvertierungssignale
Uberwachungsausgangsbuchsen
Videosignalausgang zur
Farbunterschied
(Komponente) Video
MONITOR OUT-Buchse
Videosignalausgang zur
VIDEO MONITOR OUT-
Buchse (gelb)
Signaleingang zur AVR-1804 Videosignalausgang zur S-
Video MONITOR OUT-Buchse
O
Videosignal-Eingangsbuchse oO (Aufwartswandeln}
S-Video-Signal- oO
Eingangsbuchse {Abwartswandeln)
Farbunterschied
(Komponente) Videosignal-
Eingangsbuchse
(© : Videosignalausgang, x : Videosignal kein Ausgang)
AnschliuB&B der A
nen
AUSRICHTUNG
AUF DEN
SENDER
MW-RAHMENANTENNE
(Zubehdr)
UKW-ANTENNE
75 Q/OHM- ANTENNEN-
KOAX-KABEL STEGLEITUNG
UKW-ANTENNEN-
ADAPTER
eh Sm OP
2
UKW-RAUMANTENNE MW-
(Zubehdr)
AURENANTENNE
ERDANSCHLUR
MW-Rahmenantennenbaugruppe Anschlu& der MW-Antennen
1. Driicken Sie den 2. Fuhren Sie die 3. Lassen Sie den
Hebel. Antennenteitung Hebel wieder los.
SchlieRen Sie an den MW-
Antennenanschilissen an,
ein.
,
ine my) > Ey > ty
Entfernen Sie den
Plastikbinder und ziehen Biegen Sie in
Sie die Verbindungsleitung Gegenrichtung.
auseinander.
a. Mit der [ } .
Antennenach oben i) > ( _! HINWEISE: ; : : is
aut eine ebene Co? Sy/ ¢ SchlieRBen keine zwei UKW-Antennen gleichzeitig
Fliche S an
Stellen . .
¢Selbst wenn eine externe MW-Antenne
angeschlossen ist, entfernen Sie nicht die MW-
Rahmenantenne.
*Stellen Sie sicher, da&
b. Montage der Antenne
an der Wand.
keine blanke
Mittels den Installetionsbohrungen an der Wand, etc.
befestigan
Antennenanschlugdrahte die Metallteile des
Anschlufeldes berthren.
45
