0% Überlappungsgrad

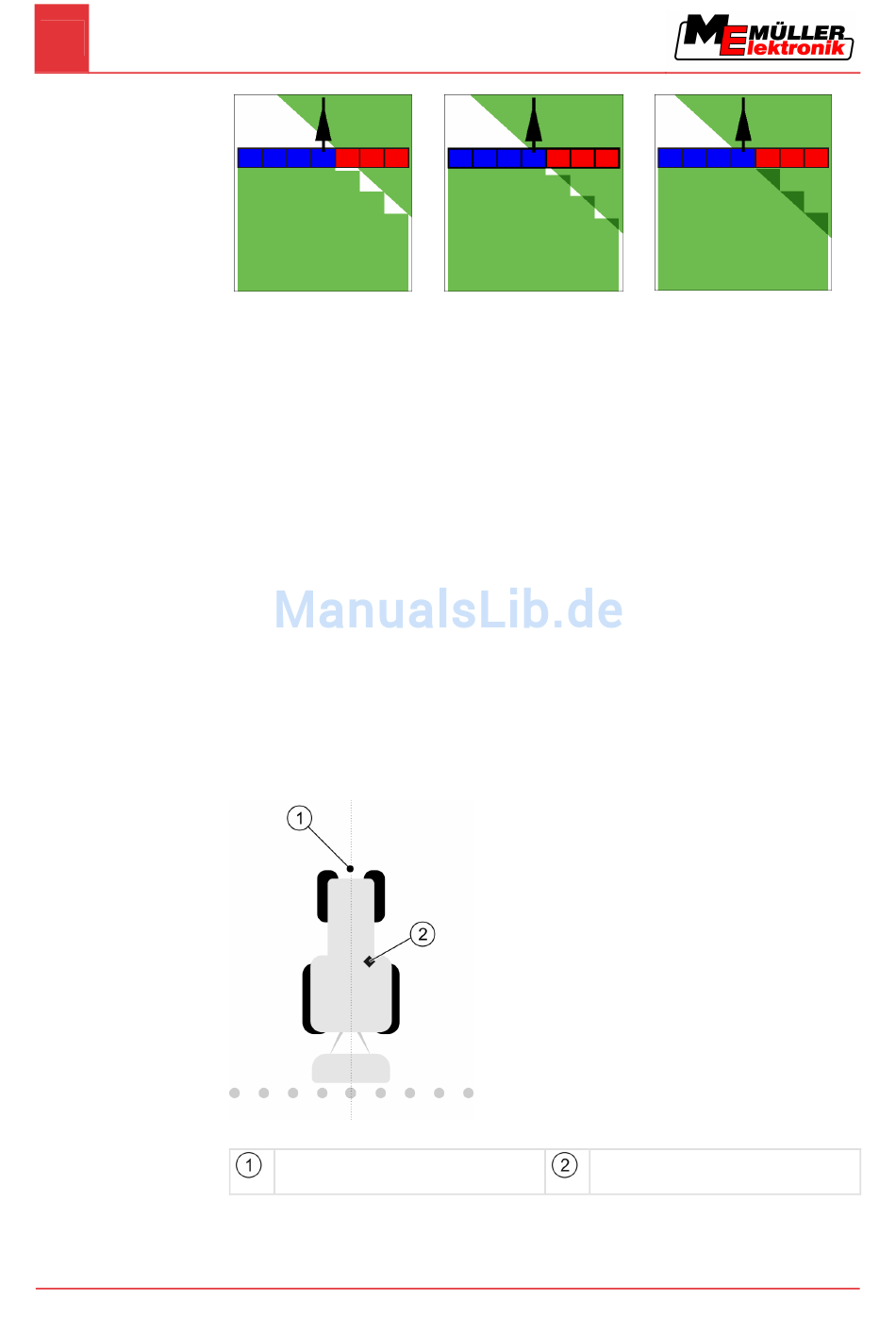

Beachten Sie, dass in den Abbildungen das Schaltverhalten der Teilbreiten dargestellt wird. Auf dem
Bildschirm von TRACK-Guide wird die grüne Linie nicht unterbrochen, wenn eine Teilbreite
ausgeschaltet wird.
Mögliche Werte:
▪ 0% - jede Teilbreite wird beim Verlassen einer bearbeiteten Fläche erst dann eingeschaltet,
wenn sie die Fläche ganz verlässt. Beim Befahren einer bearbeiteten Fläche wird die Teilbreite
erst dann abgeschaltet, wenn die Teilbreite zu 1% über der bearbeiteten Fläche ist.
▪ 50% - jede Teilbreite wird beim Verlassen einer bearbeiteten Fläche erst dann eingeschaltet,
wenn sie die Fläche zu 50% verlässt. Beim Befahren einer bearbeiteten Fläche wird die
Teilbreite erst dann abgeschaltet, wenn die Teilbreite zu 50% über der bearbeiteten Fläche ist.
Bei 50% „Überlappungsgrad", hat die „Überlappungstoleranz" keine Auswirkungen.
▪ 100% - jede Teilbreite wird beim Verlassen einer bearbeiteten Fläche sofort eingeschaltet, wenn
sie die Fläche zu 1% verlässt. Beim Befahren einer bearbeiteten Fläche wird die Teilbreite erst
dann abgeschaltet, wenn die Teilbreite zu 100% über der bearbeiteten Fläche ist.
GPS-Empfänger links/rechts
Falls der GPS-Empfänger nicht auf der Längsachse des Fahrzeugs positioniert ist, muss dieser
Versatz hier eingestellt werden.
Längsachse des Fahrzeugs und der GPS-Empfänger
Längsachse des Fahrzeugs
Mögliche Werte:
▪ Negativen Wert eingeben. z.B.: - 0.20m
50% Überlappungsgrad
GPS-Empfänger
Ist rechts der Längsachse des Fahrzeugs
