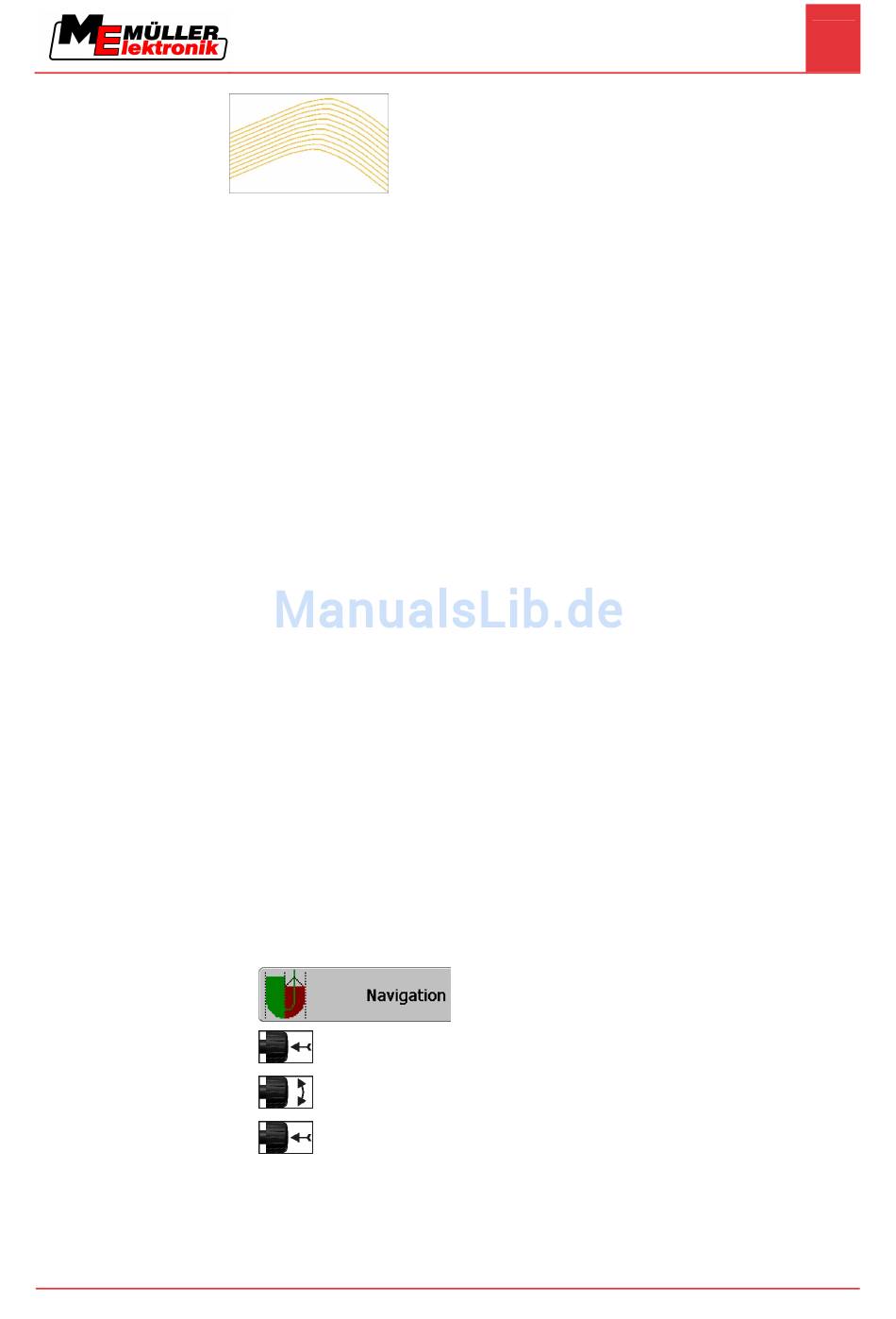

Beispiel
7.1.4
Führungsmodus A Plus
7.2
Leitspuren einstellen
7.2.1
Leitspurbreite einstellen
Beispiel
Vorgehensweise
7.2.2
Intervall der Leitspuren einstellen
Copyright © Müller-Elektronik GmbH & Co.KG
In diesem Modus können Sie manuell eingeben, in welcher geographischen Richtung die Leitspuren
angelegt werden sollen. Sie müssen dabei nur die Richtung in Grad eingeben (0° bis 360°) und die
Leitspuren werden automatisch und parallel zueinander geführt.
▪ 0 ° Norden
▪ 180° Süden
▪ 90° Osten
▪ 270° Westen
Dieser Modus ist vor allem dann sehr ergiebig, wenn Sie die genaue Richtung kennen, in die Ihr Feld
bearbeitet werden muss.
In diesem Modus können mehrere Maschinen gleichzeitig in genau parallelen Fahrspuren arbeiten.
In diesem Kapitel lernen Sie mit den Leitspuren zu arbeiten.
Leitspuren sind auf dem Bildschirm angezeigte Linien, die Ihnen helfen exakt in der gewünschten
Fahrspur zu fahren.
Leitspurbreite ist der Abstand zwischen zwei Leitspuren.
Die voreingestellte Leitspurbreite ist die Arbeitsbreite, diese kann für einen Auftrag angepasst
werden.
Arbeitsbreite der Feldspritze = 18m
Sie möchten sicherstellen, dass bei der Bearbeitung nichts ausgelassen wird.
Leitspurbreite auf z.B. 17,80 m einstellen. Es wird mit 20cm Überlappung gearbeitet.
1. Zur Vorbereitungsmaske wechseln:
2.
- „Leitspurbreite" anklicken.
3.
- Gewünschte Leitspurbreite eingeben.
4.
– Eingabe bestätigen.
Das Intervall der Leitspuren können Sie in der Vorbereitungsmaske einstellen.
Navigation vorbereiten
7
Leitspuren einstellen
33
