Grundlagen der Bedienung
4
Bildschirm-Lightbar benutzen
4.4.1
Bildschirm-Lightbar im Grafikmodus
4.4.2
Bildschirm-Lightbar im Textmodus
18

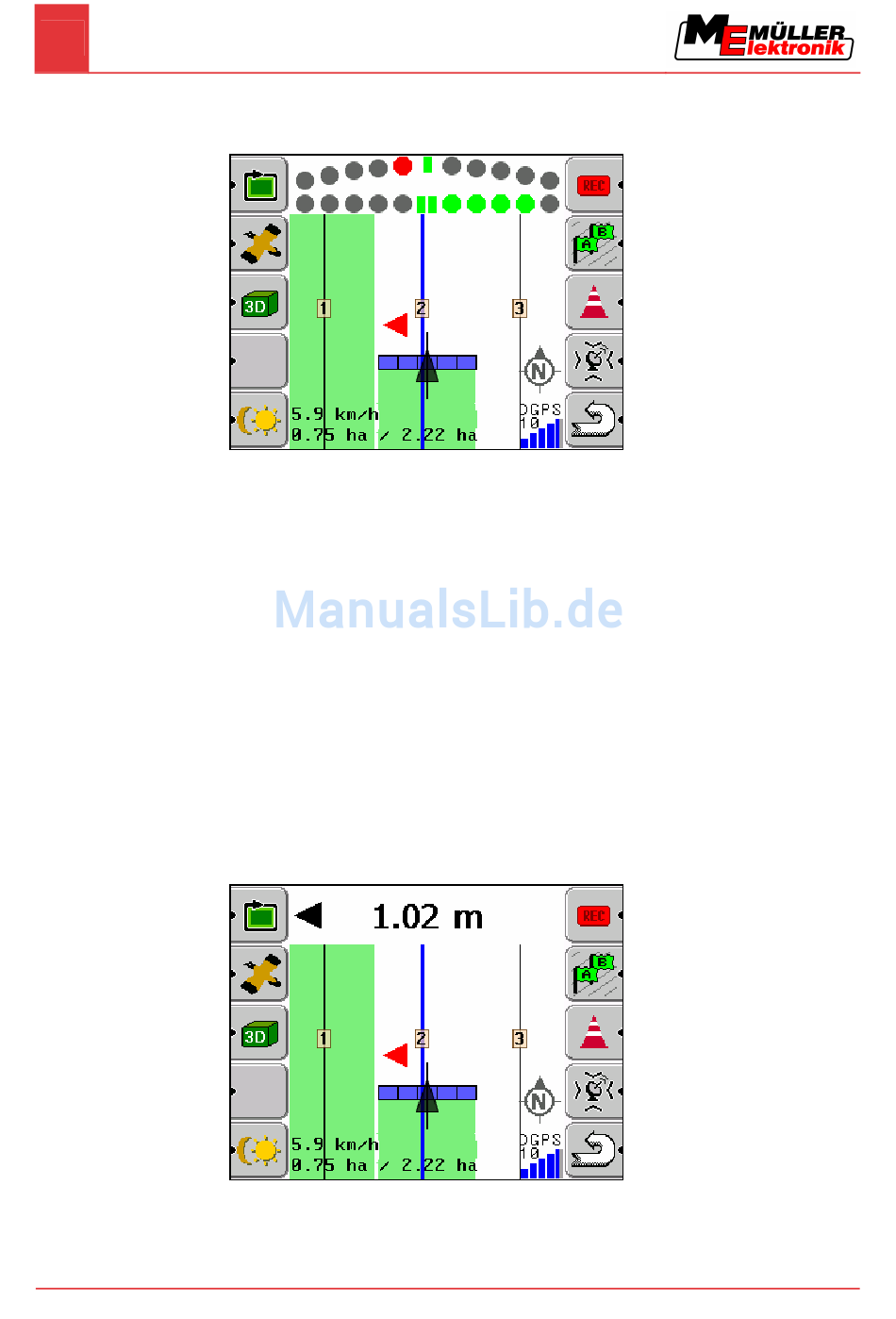

Bildschirm-Lightbar - Grafikmodus
Die Bildschirm-Lightbar im Grafikmodus besteht aus zwei Balken:
▪ Unten wird die aktuelle Abweichung von der Leitspur angezeigt.
▪ Oben wird die Abweichung in einer bestimmten Entfernung angezeigt. Siehe Parameter
„Vorschau [➙ 23]".
Jeder Kreis steht für eine bestimmte Abweichung in Zentimetern. Siehe Parameter „Empfindlichkeit
[➙ 23]"
Da der Fahrwinkel aus technischen Gründen etwas schwanken kann, wird für die Anzeige im
Vorschaubalken der doppelte Wert für die Empfindlichkeit benutzt.
Ziel der Lenkung ist es, dass immer nur die zentralen Vierecke leuchten.
Die Bildschirm-Lightbar im Textmodus zeigt Ihnen, wie viele Meter von der Leitspur Sie sich befinden.
Sie zeigt Ihnen auch in welche Richtung Sie lenken müssen, um wieder in der Spur zu fahren. Eine
Vorschau gibt es im Textmodus nicht.
Bildschirm-Lightbar - Textmodus
