Montage und Installation
3
GPS-Empfänger
Vorgehensweise
3.4
GPS-Empfänger
12

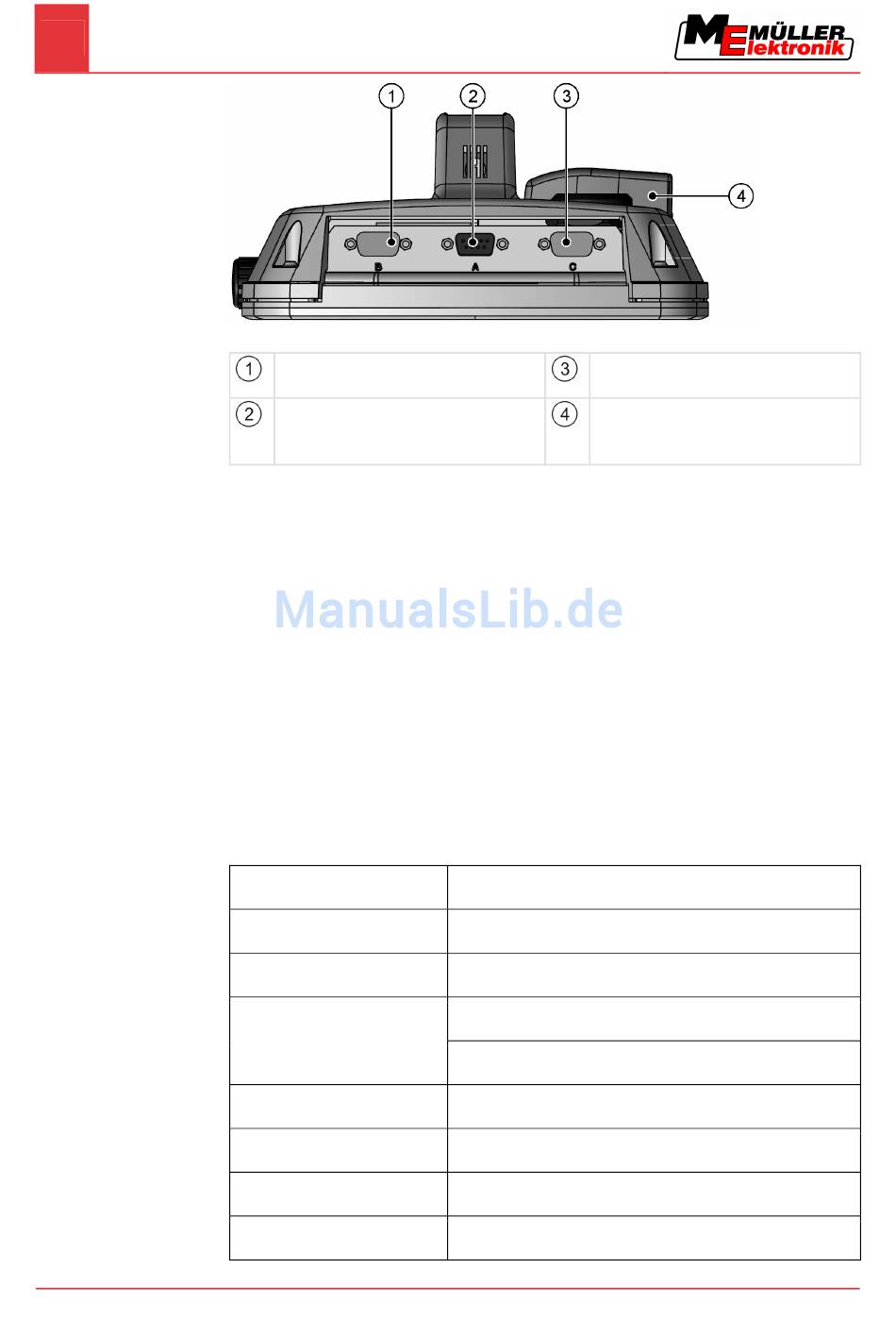

Anschlüsse des Terminals TRACK-Guide
Anschluss B
9-polige D-Sub Buchse
Anschluss A
9-polige D-Sub Buchse
Spannungsversorgung
1. Den 9-poligen D-SUB Stecker des Spannungsanschlusskabels an Anschluss A des Terminals
anschließen.
2. Sicherungsschrauben am Stecker handfest festdrehen.
3. Die andere Seite des Spannungsanschlusskabels in die Bordnetzsteckdose stecken.
4. Anschlusskabel der GPS-Antenne an Anschluss C des Terminals anschließen.
5. Sicherungsschrauben am Stecker handfest festdrehen.
Der GPS-Empfänger sammelt und versendet Informationen zur Position der Maschine an das
angeschlossene Terminal.
Technische Voraussetzungen für die Benutzung des DGPS-Empfängers
Betriebsspannung:
Stromaufnahme
GPS-Standard
Update Raten und Signale
Übertragungsrate
Datenbits
Parität
Stoppbits
Anschluss C
Serieller Stecker RS232
USB-Anschluss
USB 1.1
Versorgungsspannung des Terminals –1,5V
Maximal 200mA (bei 70°C)
NMEA 0183
5 Hz (GPGGA, GPVTG)
1 Hz (GPGSA, GPZDA)
19200 Baud
8
nein
1
Copyright © Müller-Elektronik GmbH & Co.KG
