Montage und Installation
4
Terminal an die Spannungsversorgung anschließen
4.1.2
4.2
Vorgehensweise
4.3
12
Anschlüsse des Terminals

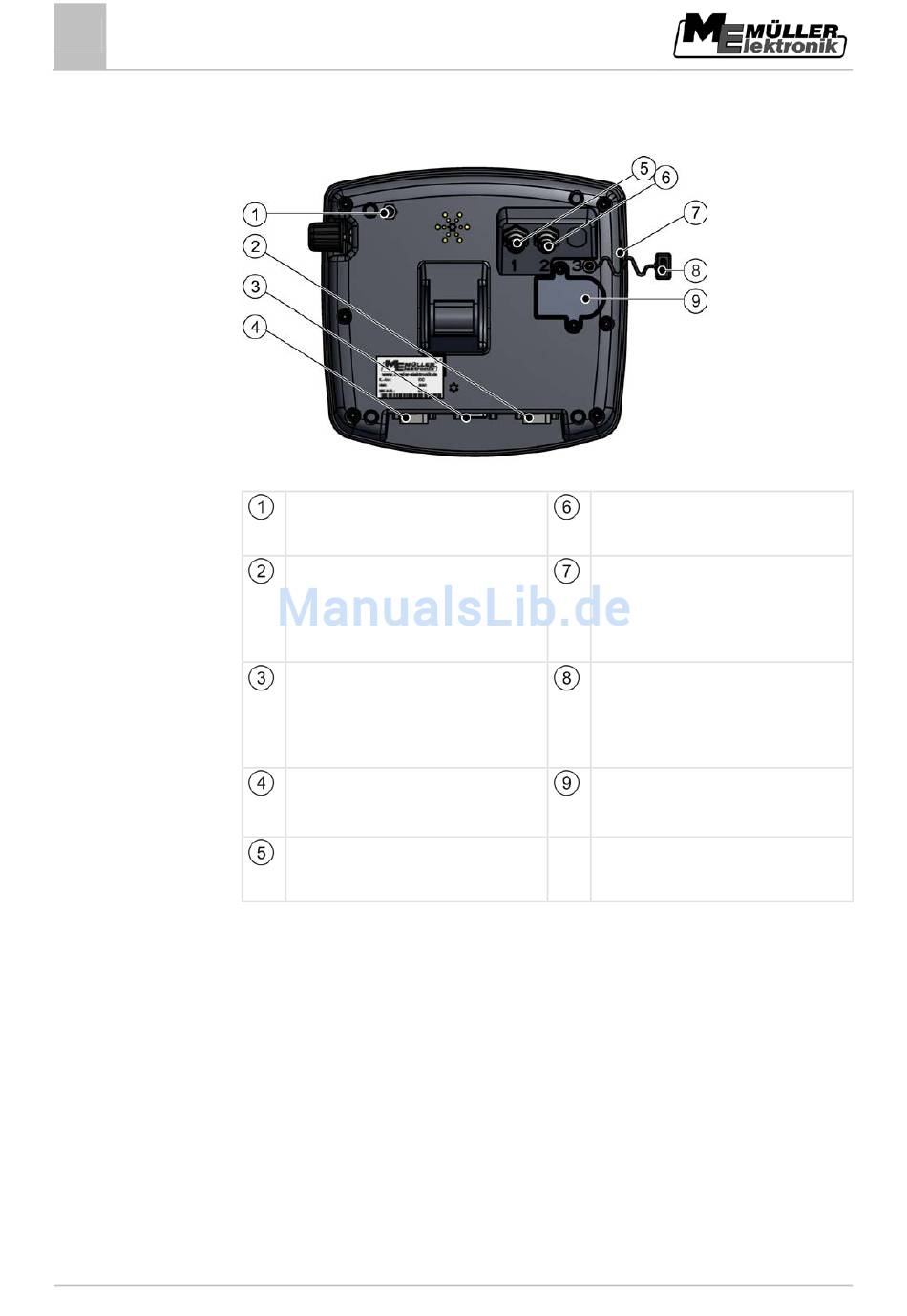

Rückseite des Terminals. Variante mit einem GSM-Modem und Kameraanschlüssen
Anschluss der GSM-Antenne
Nur bei einem Terminal mit einem installierten
GSM-Modem.
Anschluss C
Serieller Anschluss RS232 für:
- GPS-Empfänger
- Neigungsmodul „GPS TILT-Module"
- Lightbar
Anschluss A
CAN-Bus Anschluss
Zum Anschluss der ISOBUS Grundausrüstung
oder der Spannungsversorgung bei TRACK-
Guide II.
Anschluss B
Siehe Kapitel: Pinbelegung Anschluss B [➙
62]
Anschluss einer analogen Kamera
Nur bei einem Terminal mit einem installierten
GSM-Modem.
Terminal an die Spannungsversorgung anschließen
So schließen Sie das Terminal an die Spannungsversorgung an:
1. Das beigelegte Kabel für die Spannungsversorgung (Auf dem Aufkleber: 31302495) an den
Anschluss A des Terminals anschließen.
2. Das Kabel für die Spannungsversorgung auf der anderen Seite an das Bordnetz (10V - 30V)
anschließen.
GPS-Empfänger montieren
Der GPS-Empfänger sammelt und versendet Informationen zur Position der Maschine an das
angeschlossene Terminal.
Anschluss einer analogen Kamera
Nur bei einem Terminal mit einem installierten
GSM-Modem.
USB-Anschluss
USB 1.1
Verschlusskappe für den USB-Anschluss
Schützt die USB-Buchse vor Staub.
Fach für die SIM-Karte
Copyright © Müller-Elektronik GmbH & Co.KG
