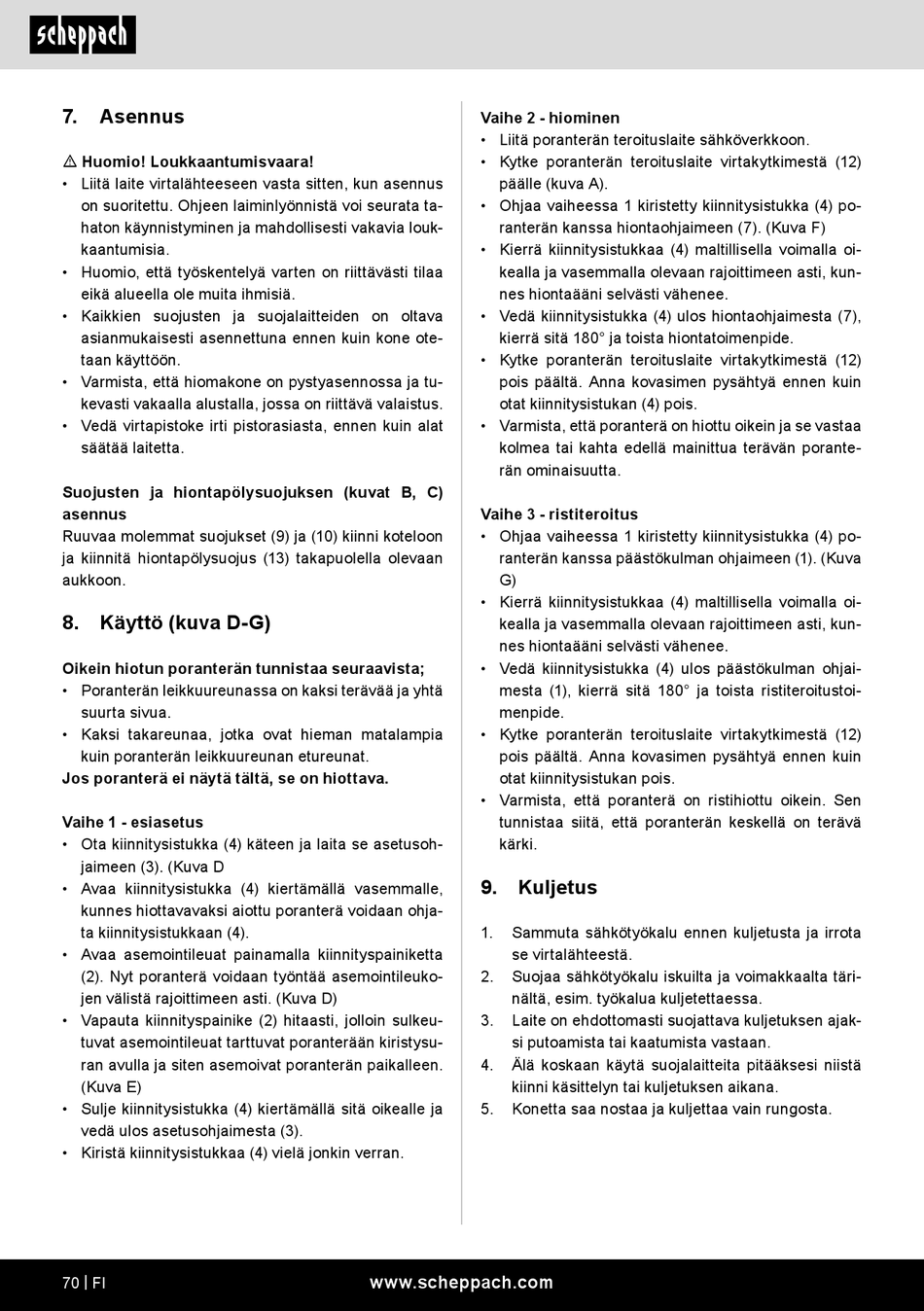

7. Asennus
m Huomio! Loukkaantumisvaara!
• Liitä laite virtalähteeseen vasta sitten, kun asennus
on suoritettu. Ohjeen laiminlyönnistä voi seurata ta-
haton käynnistyminen ja mahdollisesti vakavia louk-
kaantumisia.
• Huomio, että työskentelyä varten on riittävästi tilaa
eikä alueella ole muita ihmisiä.
• Kaikkien suojusten ja suojalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Varmista, että hiomakone on pystyasennossa ja tu-
kevasti vakaalla alustalla, jossa on riittävä valaistus.
• Vedä virtapistoke irti pistorasiasta, ennen kuin alat
säätää laitetta.
Suojusten ja hiontapölysuojuksen (kuvat B, C)
asennus
Ruuvaa molemmat suojukset (9) ja (10) kiinni koteloon
ja kiinnitä hiontapölysuojus (13) takapuolella olevaan
aukkoon.
8. Käyttö (kuva D-G)
Oikein hiotun poranterän tunnistaa seuraavista;
• Poranterän leikkuureunassa on kaksi terävää ja yhtä
suurta sivua.
• Kaksi takareunaa, jotka ovat hieman matalampia
kuin poranterän leikkuureunan etureunat.
Jos poranterä ei näytä tältä, se on hiottava.
Vaihe 1 - esiasetus
• Ota kiinnitysistukka (4) käteen ja laita se asetusoh-
jaimeen (3). (Kuva D
• Avaa kiinnitysistukka (4) kiertämällä vasemmalle,
kunnes hiottavavaksi aiottu poranterä voidaan ohja-
ta kiinnitysistukkaan (4).
• Avaa asemointileuat painamalla kiinnityspainiketta
(2). Nyt poranterä voidaan työntää asemointileuko-
jen välistä rajoittimeen asti. (Kuva D)
• Vapauta kiinnityspainike (2) hitaasti, jolloin sulkeu-
tuvat asemointileuat tarttuvat poranterään kiristysu-
ran avulla ja siten asemoivat poranterän paikalleen.
(Kuva E)
• Sulje kiinnitysistukka (4) kiertämällä sitä oikealle ja
vedä ulos asetusohjaimesta (3).
• Kiristä kiinnitysistukkaa (4) vielä jonkin verran.
70 | FI
Vaihe 2 - hiominen
• Liitä poranterän teroituslaite sähköverkkoon.
• Kytke poranterän teroituslaite virtakytkimestä (12)
päälle (kuva A).
• Ohjaa vaiheessa 1 kiristetty kiinnitysistukka (4) po-
ranterän kanssa hiontaohjaimeen (7). (Kuva F)
• Kierrä kiinnitysistukkaa (4) maltillisella voimalla oi-
kealla ja vasemmalla olevaan rajoittimeen asti, kun-
nes hiontaääni selvästi vähenee.
• Vedä kiinnitysistukka (4) ulos hiontaohjaimesta (7),
kierrä sitä 180° ja toista hiontatoimenpide.
• Kytke poranterän teroituslaite virtakytkimestä (12)
pois päältä. Anna kovasimen pysähtyä ennen kuin
otat kiinnitysistukan (4) pois.
• Varmista, että poranterä on hiottu oikein ja se vastaa
kolmea tai kahta edellä mainittua terävän porante-
rän ominaisuutta.
Vaihe 3 - ristiteroitus
• Ohjaa vaiheessa 1 kiristetty kiinnitysistukka (4) po-
ranterän kanssa päästökulman ohjaimeen (1). (Kuva
G)
• Kierrä kiinnitysistukkaa (4) maltillisella voimalla oi-
kealla ja vasemmalla olevaan rajoittimeen asti, kun-
nes hiontaääni selvästi vähenee.
• Vedä kiinnitysistukka (4) ulos päästökulman ohjai-
mesta (1), kierrä sitä 180° ja toista ristiteroitustoi-
menpide.
• Kytke poranterän teroituslaite virtakytkimestä (12)
pois päältä. Anna kovasimen pysähtyä ennen kuin
otat kiinnitysistukan pois.
• Varmista, että poranterä on ristihiottu oikein. Sen
tunnistaa siitä, että poranterän keskellä on terävä
kärki.
9. Kuljetus
1. Sammuta sähkötyökalu ennen kuljetusta ja irrota
se virtalähteestä.
2. Suojaa sähkötyökalu iskuilta ja voimakkaalta täri-
nältä, esim. työkalua kuljetettaessa.
3. Laite on ehdottomasti suojattava kuljetuksen ajak-
si putoamista tai kaatumista vastaan.
4. Älä koskaan käytä suojalaitteita pitääksesi niistä
kiinni käsittelyn tai kuljetuksen aikana.
5. Konetta saa nostaa ja kuljettaa vain rungosta.
