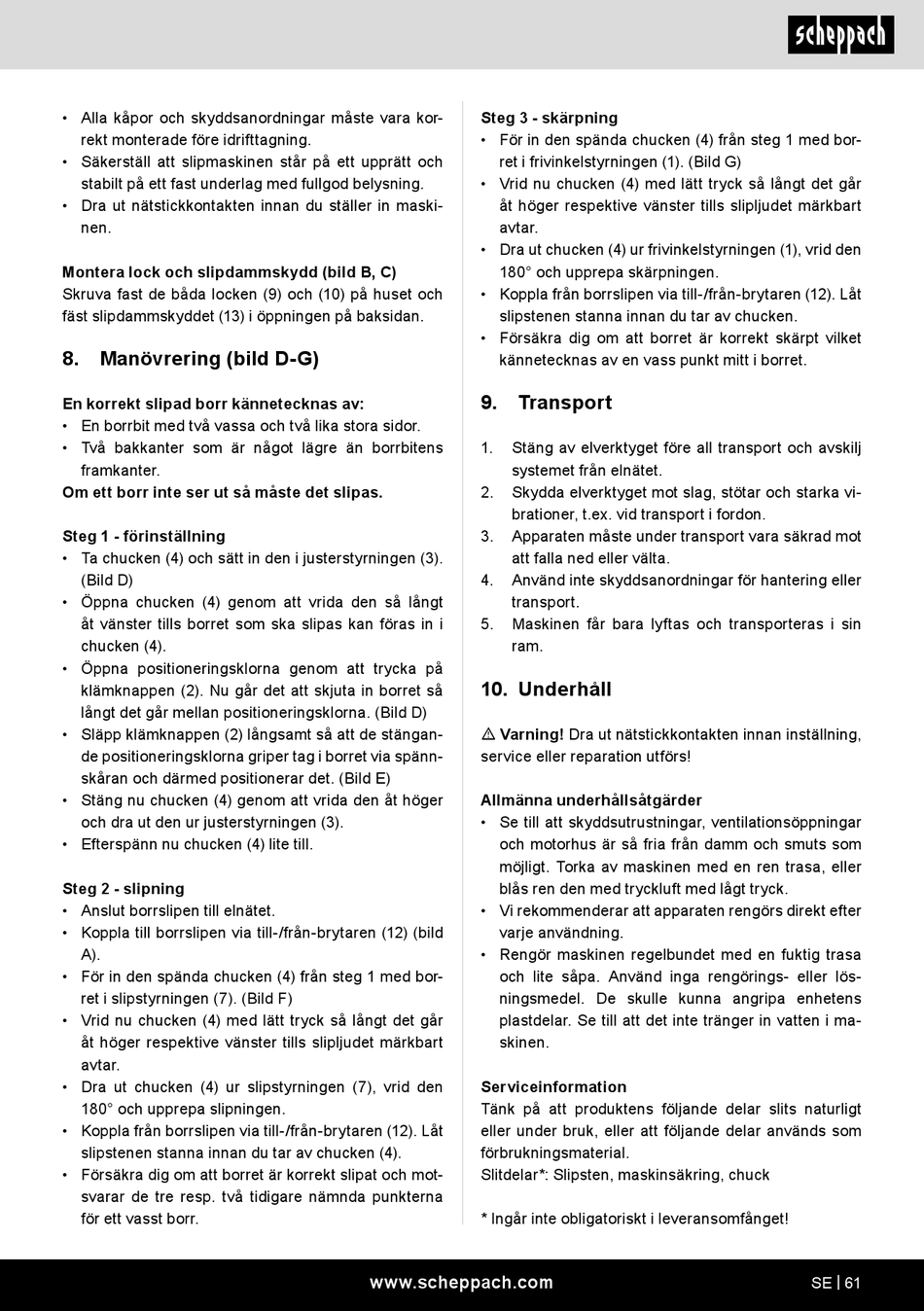

Scheppach DBS800 Originalbetriebsanleitung Seite 61

• Alla kåpor och skyddsanordningar måste vara kor-
rekt monterade före idrifttagning.
• Säkerställ att slipmaskinen står på ett upprätt och
stabilt på ett fast underlag med fullgod belysning.
• Dra ut nätstickkontakten innan du ställer in maski-
nen.
Montera lock och slipdammskydd (bild B, C)
Skruva fast de båda locken (9) och (10) på huset och
fäst slipdammskyddet (13) i öppningen på baksidan.
8. Manövrering (bild D-G)
En korrekt slipad borr kännetecknas av:
• En borrbit med två vassa och två lika stora sidor.
• Två bakkanter som är något lägre än borrbitens
framkanter.
Om ett borr inte ser ut så måste det slipas.
Steg 1 - förinställning
• Ta chucken (4) och sätt in den i justerstyrningen (3).
(Bild D)
• Öppna chucken (4) genom att vrida den så långt
åt vänster tills borret som ska slipas kan föras in i
chucken (4).
• Öppna positioneringsklorna genom att trycka på
klämknappen (2). Nu går det att skjuta in borret så
långt det går mellan positioneringsklorna. (Bild D)
• Släpp klämknappen (2) långsamt så att de stängan-
de positioneringsklorna griper tag i borret via spänn-
skåran och därmed positionerar det. (Bild E)
• Stäng nu chucken (4) genom att vrida den åt höger
och dra ut den ur justerstyrningen (3).
• Efterspänn nu chucken (4) lite till.
Steg 2 - slipning
• Anslut borrslipen till elnätet.
• Koppla till borrslipen via till-/från-brytaren (12) (bild
A).
• För in den spända chucken (4) från steg 1 med bor-
ret i slipstyrningen (7). (Bild F)
• Vrid nu chucken (4) med lätt tryck så långt det går
åt höger respektive vänster tills slipljudet märkbart
avtar.
• Dra ut chucken (4) ur slipstyrningen (7), vrid den
180° och upprepa slipningen.
• Koppla från borrslipen via till-/från-brytaren (12). Låt
slipstenen stanna innan du tar av chucken (4).
• Försäkra dig om att borret är korrekt slipat och mot-
svarar de tre resp. två tidigare nämnda punkterna
för ett vasst borr.
Steg 3 - skärpning
• För in den spända chucken (4) från steg 1 med bor-
ret i frivinkelstyrningen (1). (Bild G)
• Vrid nu chucken (4) med lätt tryck så långt det går
åt höger respektive vänster tills slipljudet märkbart
avtar.
• Dra ut chucken (4) ur frivinkelstyrningen (1), vrid den
180° och upprepa skärpningen.
• Koppla från borrslipen via till-/från-brytaren (12). Låt
slipstenen stanna innan du tar av chucken.
• Försäkra dig om att borret är korrekt skärpt vilket
kännetecknas av en vass punkt mitt i borret.
9. Transport
1. Stäng av elverktyget före all transport och avskilj
systemet från elnätet.
2. Skydda elverktyget mot slag, stötar och starka vi-
brationer, t.ex. vid transport i fordon.
3. Apparaten måste under transport vara säkrad mot
att falla ned eller välta.
4. Använd inte skyddsanordningar för hantering eller
transport.
5. Maskinen får bara lyftas och transporteras i sin
ram.
10. Underhåll
m Varning! Dra ut nätstickkontakten innan inställning,
service eller reparation utförs!
Allmänna underhållsåtgärder
• Se till att skyddsutrustningar, ventilationsöppningar
och motorhus är så fria från damm och smuts som
möjligt. Torka av maskinen med en ren trasa, eller
blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att apparaten rengörs direkt efter
varje användning.
• Rengör maskinen regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lös-
ningsmedel. De skulle kunna angripa enhetens
plastdelar. Se till att det inte tränger in vatten i ma-
skinen.
Serviceinformation
Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
Slitdelar*: Slipsten, maskinsäkring, chuck
* Ingår inte obligatoriskt i leveransomfånget!
www.scheppach.com SE | 61
