Installation

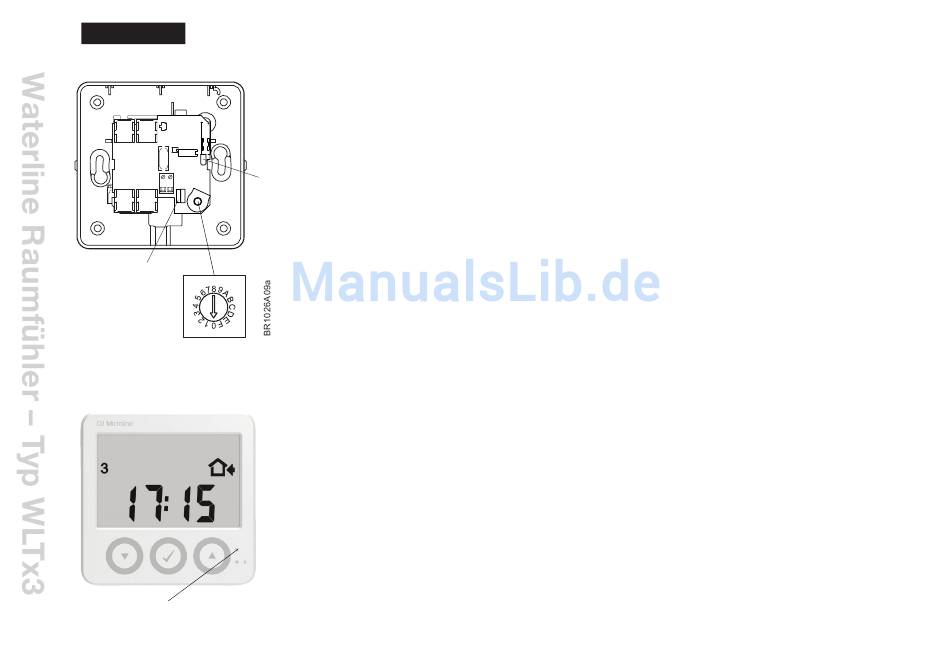

Abb 3
Lernmodus-Taste
Kanal-
wähler
Lernmodustaste
52
Einstellung, welcher Raumfühler mit welchem thermischen Stellglied gepaart ist.
Jeder Raumfühler kann dazu konfiguriert werden, einen bestimmten Ausgang zu bedienen, über den ein
thermisches Stellglied am Sammelrohr gesteuert wird. Ein Wahlschalter ist unter der Frontabdeckung der
Einheit zugänglich, wo die Nummer des Ausgangs (d. h. die Kanalnummer) mit einem Schraubendreher
eingestellt werden kann (siehe Abb. 10). Bis zu 14 Kanäle lassen sich am Wahlschalter einstellen, und es
gibt zwei Hilfskanäle mit Sonderfunktionen. Ein WLM3-Master verfügt über 8 Ausgänge, und zusätzliche
Slavemodule mit jeweils 6 Ausgängen lassen sich anschließen um eine Anlage mit 14 individuellen Zonen
zu bilden.
Steckbrücke
HINWEIS: Die Kanäle 10 bis 14 sind am Wahlschalter mit A bis E gekennzeichnet.
Ein auf Kanal 1 eingestellter Raumfühler aktiviert das am Ausgang 1 des Masters angeschlossene
thermische Stellglied. Die Einstellung der Kanalnummer lässt sich vor Anschluss der Anlage an das Netz
vornehmen. Der am Raumfühler eingestellte Kanal kann bei Bedarf später geändert werden. Sind zwei im
gleichen Raum platzierte Raumfühler auf den gleichen Kanal eingestellt, folgt die Regelung dem Durch-
schnittswert der von den beiden Einheiten registrierten Temperaturen.
Kanal 0:
Jeder Raumfühler wird mit dem Schalter in Stellung 0 geliefert. Er ist daher auf Betrieb mit dem korrekten
Kanal einzustellen. Kanal 0 kann auch für einen Raumregler benutzt werden, der ausschließlich zur Über-
wachung einer Gruppe (eines Bereichs) von Raumfühlern dient, ohne selbst den Raum, in dem er installiert
ist, zu steuern (z. B. ein Regler in der Küche, der nur dazu dient, in anderen Räumen befindliche Fühler
zu überwachen). Bei Einstellung des Raumreglers auf Kanal 0 sind Zeitpunkte und Temperaturen für die
Gruppe (den Bereich) am WLCT3 festzulegen. Der WLCT3 wird jedoch keinen spezifischen Ausgang selbst
regeln.
Kanal 15 (F):
Sonderfunktion. Siehe „Sonderfunktionen" für weitere Einzelheiten.
Einstellen des Raumfühlers auf Lernmodus
Standardraumfühler ohne Display: Den Frontdeckel entfernen und die kleine Lernmodustaste ca. 2 Sekun-
den lang betätigen, bis der Raumfühler einen Piepton abgibt.
Raumregler mit Display: Das Uhrsymbol 2 Sekunden lang betätigen, bis am Display „init" angezeigt wird.
Der Raumfühler übermittelt jetzt während der nächsten 30 Sekunden seine eindeutige Kennung, wonach
die Anlage konfiguriert ist.
Einstellen des Masters zum Empfang von Signalen von Raumfühlern
(nur drahtlos)
Um den Master für den Lernmodus zu konfigurieren, DIP-3 auf „EIN" stellen.
Der Master wird jetzt nach neuen, sich ebenfalls im Lernmodus befindlichen Raumfühlern suchen. Nicht
vergessen, DIP-3 auf „AUS" zurückzustellen. Am Display kommt ...RF LERNMODUS... zur Anzeige, wenn
der Master über eines verfügt.
