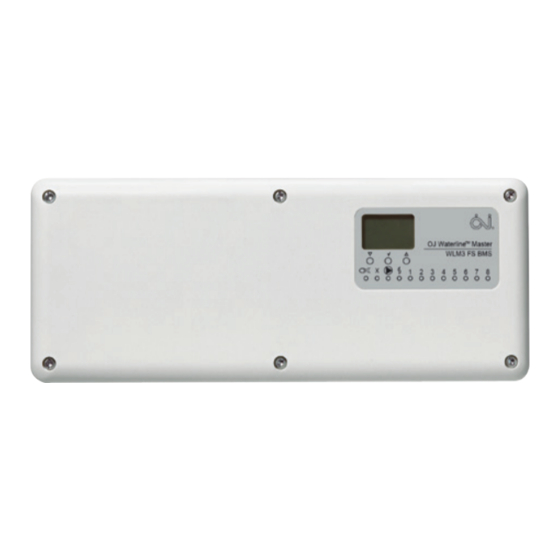

OJ Electronics WLM3 Installationshandbuch
Vorschau ausblenden
Andere Handbücher für WLM3:
- Installations-kurzanleitung (12 Seiten) ,
- Benutzerhandbuch (40 Seiten)
Verwandte Anleitungen für OJ Electronics WLM3
Inhaltszusammenfassung für OJ Electronics WLM3
- Seite 1 67348A 03/17 (HKT) Installationshandbuch WLM3 WLTA3 WLTD3 WLDT3 WLCT3 www.ojelectronics.com © 2017 OJ Electronics A/S...
- Seite 2 Energiesparender Komfort mit Lernfunktion Bereichssteuerung für bequeme Bedienung Flexible Installation mit verdrahteten und WLAN-Verbindungen Netzwerkkommunikation für große Anwendungen Einfache Installation mit Steck- und Kabelanschlüssen Witterungsgeführte Regelung (optional) Smart Access mit OJ FMS -Gateway für FS-Master (optional) © 2017 OJ Electronics A/S...
-
Seite 3: Inhaltsverzeichnis
INSTALLATIONSHANDBUCH INHALT WLM3-Fußbodenheizungsregler ............4 Waterline Zusatzmodul – Typ WLM3-xAO ........33 Beschreibung ..................7 Anlagenkonfiguration ................33 Produktprogramm ................7 Technische Daten ................33 Anlagenkonfiguration ................8 Waterline Witterungsgeführtes Regelmodul – Typ WLOC3 ..34 Installation ...................9 Einleitung ....................34 Elektroinstallation ................9 Installation ..................34 Warmwasserbereiterbedarf (Wärmequelle) ..........9 Busanschluss ..................34 Pumpenausgang ................10... -
Seite 4: Wlm3-Fußbodenheizungsregler
GEMEINSAM UHF-PUMP Oberer-Grenzwert-Zonenventil 1 2 3 4 5 6 7 8 9 10 X-RELAIS Kühlgerät/-modul INBETRIEBNAHMEMODUS Kühlgerät/-modul, alternativ LERNMODUS Differenzthermostat WARMWASSERBEREITERTEST INSTALLATIONSMODUS * EIN = Stellgliedausgang Nr. 1 dient als EIN/AUS- Signal für einen Luftentfeuchter © 2017 OJ Electronics A/S... - Seite 5 GEMEINSAM UHF-PUMP Oberer-Grenzwert- Zonenventil 1 2 3 4 5 6 7 8 9 10 X-RELAIS Kühlgerät/-modul INBETRIEBNAHMEMODUS LERNMODUS Kühlgerät/-modul, alternativ WARMWASSERBEREITERTEST Differenzthermostat INSTALLATIONSMODUS * EIN = Stellgliedausgang Nr. 1 dient als EIN/AUS-Signal für einen Luftentfeuchter © 2017 OJ Electronics A/S...
- Seite 6 Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Ausgang 5 Ausgang 6 THERMISCHE STELLGLIEDER Hilfspumpe Netzversorgung 230 V 230 V, max. 6 A AC mit vorgeschalteter 10 A Sicherung WLOC3 Thermoköpfe Außentemperatur- kompensationsmodul (falls installiert) © 2017 OJ Electronics A/S...
-
Seite 7: Beschreibung
Beschreibung Fußbodenheizungsregler, Typ WLM3, eignen sich für den Anschluss von mehreren Raumreglern/-fühlern und elektrischen Stellgliedern (Thermoköpfe) in einer Fußboden- oder auf Heizkörpern basierenden Heizanlage. Nur OJ Raumregler/-fühler Typ WLxx3, die sich für Zweidraht- oder WLAN-Kommunikation eignen, können eingesetzt werden. Informationen zu früheren Generationen finden sich unter „Sonderfunktio- nen –... -
Seite 8: Anlagenkonfiguration
X-AUSGANG-Funktion aktiv (siehe „Freie Relaisfunktion (X-AUSGANG)“). Typ WLM3-xFS Hilfspumpe FBH in Betrieb Warmwasserbereiter-Freigabesignal aktiv 1..8 Zonen 1 bis 8, zeigt aktiven Kanal an OJ Waterline Add-On WLM3 AO 9 10 11 12 13 14 Typ WLM3-xAO © 2017 OJ Electronics A/S... -
Seite 9: Installation
Nach beendeter Verkabelung den Deckel mit den mitgelieferten Schrauben am Master festmachen. Netzanschluss WLM3 benötigt eine 230 V~ Netzversorgung, die an die mit L, N & PE gekennzeichneten Klemmen anzuschließen ist (nur fest installierte Schutzleiter PE) Netzversorgung 230 V AC mit vorgeschalteter 10 A Sicherung Warmwasserbereiterbedarf (Wärmequelle) -
Seite 10: Pumpenausgang
X-AUSGANG (konfiguriert als Hauptpumpe) 190 sec steuerung Potential- Hilfspumpe freier 230 V, max. 6 A X-Ausgang Freie Relaisfunktion (X-AUSGANG) Alle WLM3-Master verfügen über ein Relais, Steuern des X-AUSGANG: DIP-5 DIP-6 DIP-7 Abb. 6a dass sich für eine Reihe unterschiedlicher WARM- HILFS-... - Seite 11 3 °C höher als die Wasservorlauftemperatur ist, wird das X-Relais aktiviert, um die alternative Energiequelle über ein Ventil und/oder eine Pumpe zu nutzen. Abb. 6d Obere-Grenzzone- Ventil Bypass Anwendungsfühler (Obere-Begrenzung-Fühler) Wasserversorgungsfühler (falls montiert) SAMMELROHR WARM- WASSER- WLM3-BA/FS BEREITER MASTER SAMMELROHR © 2017 OJ Electronics A/S...
-
Seite 12: Thermische Stellglieder (Thermoköpfe)
Ausgang 1 Ausgang 2 Ausgang 3 Ausgang 4 Ausgang 5 Ausgang 6 Ausgang 7 Ausgang 8 WLM3-xBA-Master passen für 230 V thermische Stellglieder, WLM3-xFS-Master/Zusatzmodule passen für 24 V thermische Stellglieder. Bis zu 8 verschieden Zonen können vom Master geregelt werden. Das/Die thermische(n) Stellglied(er) in der/den Schleife(n) für jede Zone ist/sind an die entsprechenden Klemmen am Master anzuschließen. -
Seite 13: Raumfühler - Busanschluss
+ MIT + UND ┴ MIT ┴ VERBINDEN *) Bis zu 300 m, wenn Betrieb ohne Hintergrundbeleuchtung akzeptabel ist. FÜHLER/REGLER STERNGESCHALTET FÜHLER/REGLER GESCHALTET IM BUSMODUS SENSORS/CONTROLLERS CONNECTED IN BUS MODE (DAISY CHAIN) SENSORS/CONTROLLERS CONNECTED IN STAR (DAISY CHAIN) Abb. 9c Abb. 9b © 2017 OJ Electronics A/S... -
Seite 14: Einstellen Des Kanals
Schraubendreher eingestellt werden kann (siehe Abb. 10).). Bis zu 14 Kanäle lassen sich am Wahlschalter einstellen, und es gibt zwei Hilfskanäle (siehe unten). Ein WLM3-Master verfügt über 8 Ausgänge. Er kann mit einem Zusatzmodul mit weiteren 6 Ausgänge bestückt werden, womit eine Anlage mit 14 individuellen Zonen gebildet wird. -
Seite 15: Drahtlose Raumfühler - Einstellung
Drahtlose Raumfühler – Einstellung Abb. 11a WLxx3-29-drahtlose-Raumfühler/-regler müssen mit einem WLM3-Master für WLAN-Kommunika- tion gekoppelt werden. Dazu: 1. Am Master DIP-3 einschalten, um den Lernmodus zu aktivieren. Alle WLAN-Raumregler/-fühler sind zu initialisieren: Steckbrücke - Analoge Raumfühler (WLTA3, WLTD3 und WLTM3) durch Entfernen der Kunststoffzuglasche der Batterie oder durch Betätigung der internen Initialisierungstaste (Lernmodustaste) bis ein... -
Seite 16: Vorlauffühler Und Mischventil
Wird der Anlage ein witterungsgeführtes Regelmodul (WLOC3) hinzugefügt, passt der Master die Was- servorlauftemperatureinstellung abhängig von der Außentemperatur an. Eine standardisierte, werkspro- grammierte Kompensationskennlinie kommt für diesen Zweck zur Anwendung. Falls erforderlich kann die Kennlinie geändert werden, siehe separates BENUTZERHANDBUCH, MASTER TYP WLM3. Mischventilstellglied-Steuerung Ein Mischventilstellglied kann von digitalen WLM3-xFS-Mastern gesteuert werden. -
Seite 17: Vernetzung Von Wlm3-Produkten
Auch WLRC3-Drahtlosempfängern ist für den Anschluss an einen WLM3-Master ein Steckverbinder hinzugefügt. Für den Anschluss eines WLM3-Masters an einen anderen Master im Netzwerk, ist ein Steckverbin- der-Bausatz (WLM-NET) verfügbar. Es sollten immer CAT5-Kabel benutzt werden. Ist kein Steckverbinder-Bausatz vorhanden, können Master mittels RJ14-Steckverbindern gekoppelt werden. -
Seite 18: Sonderfunktionen
Nummerierung kann bis auf 15 Stränge ausgeweitet werden. WLM3-BA/FS WLM3-BA/FS WLM3-BA/FS Alle Master sind mit Spezialkabel über RJ14-Buchse 1 oder 2 zu vernetzen. (Für weitere Einzelheiten siehe „Vernetzung vom WLM3-Produkten“.) 4-Port- Alle Master sind verkettet (in Daisy-Chain) anzuschließen, und NICHT in Stern- Netzwerkkommunikation Ventil schaltung (siehe Abb. -
Seite 19: Anwendung Der Kühlfunktionen
HINWEIS: Für Anleitungen zur Überprüfung eines Netzwerks siehe „Empfehlungen zur Inbetriebnahme“. Anwendung der Kühlfunktionen Zusätzlich zur Heizregelung sind alle WLM3-Master in der Lage die Anlage auch für Kühlen zu regeln. WLAC 3 • Um die Kühlfunktion zu aktivieren muss ein fernbedienter Heizen/Kühlen-Umschaltmodul, WLAC3, und optional ein Feuchtefühler, WLHX3, angeschlossen sein. -
Seite 20: Heizkörpermodus
• Wird ein Luftentfeuchter eingesetzt, kann er über ein Relais an Ausgang 1 am Master angeschlossen werden, und ist DIP-7 auf „EIN“ zu stellen. (HINWEIS: Am Ausgang liegen je nach Typ des WLM3-Mas- ters entweder 24 V~ oder 230 V~ an. Kanal 1 kann in diesem Fall nicht für einen Raumregler benutzt werden.) -
Seite 21: Warmwassermodus
Mit einer Befestigungslasche einen festen Oberflächenkontakt herstellen. Fühler/Regler-Bus • Den WLCT3 in einer für den Benutzer bequemen Position installieren. • Mit dem WLCT3 in Warmwassermodus, ihn über den Fühler-/Reglerbus mit dem WLM3-Master verbinden. WLCT3 • Den Warmwasserfühler an die Fühlerklemmen des Reglers anschließen. -
Seite 22: Inbetriebsetzungsmodus
• Die Wasservorlauftemperatur wird dann für drei Tage auf 23 °C eingestellt und alle Sammelrohr-Stell- glieder sind vollständig offen. 23˚C • Danach wird das Wasser für weitere vier Tage mit der maximalen im WLM3-Mastermenü eingestellten Wasservorlauftemperatur geliefert, und die Sammelrohr-Stellglieder verbleiben während dieser Periode weiter vollständig offen. -
Seite 23: Austausch Von Einheiten
6. Ist der Fühler/Regler drahtlos, die Lernmodustaste am Fühler/Regler betätigen. Siehe „Installation“ unter „Waterline Raumfühler – Typ WLTx“. Ist der Fühler/Regler verdrahtet, bei Schritt 7 fortsetzen. 7. Kontrollieren, ob die entsprechende Ausgangs-LED vom blinkenden auf dauerndes EIN gewechselt hat. 8. DIP-3 auf AUS zurücksetzen. © 2017 OJ Electronics A/S... -
Seite 24: Richtlinien Und Sonderfunktionen
Befinden sich die als Netzwerk-Slave wirkenden Master im Installationsmodus (DIP-1 ist EIN), blinkt die Netz-LED bei jeder registrierten Kommunikation kurz auf (ca. alle 3 sec). Der WLM3-xFS-Netzwerk-Master verfügt über eine Menüoption, die es ermöglicht, die Anzahl der in der Anlage vorhandenen Netzwerk-Slaves und ob mit irgend- welchen Fehlern behaftet, zu überprüfen. -
Seite 25: Werkseinstellungen
Max. Anzahl Verdrahtet und drahtlos Warm (Sommer) angeschlossener Fühler Fühlerausfälle Verdrahtet 300 sec (5 min) Drahtlos 10 000 sec (2 h 45 min) Minimale Wasser- 16,0 °C vorlauftemperatur für Kühlen Wasservorlauf- PI-Regelung P = 20,0 °C temperaturrege- I = 300 sec lung © 2017 OJ Electronics A/S... -
Seite 26: Fehleranzeige
Die Fehlernummer wird mit der Anzahl Blinkzeichen mit einer Pause von weniger als einer ½ Sekunde zwischen den Blinkzeichen angegeben. Der Anzeige folgt eine Pause von 2 Sekunden, wonach sich die Sequenz wiederholt. Auskunft über Fehlercodes findet sich auch im Servicemenü des WLM3-FS-Masters (Untermenü... -
Seite 27: Zurücksetzen
Gleichzeitig werden sämtliche Raumfühler/-regler aus dem Masterspeicher gelöscht und die Anlage so eingestellt, dass nur korrekt funktionierende Raumfühler/-regler akzeptiert werden. Für Informationen über den Wiederanschluss von Raumfühlern/-reglern, siehe „Austausch von Geräten – Austausch von fehlerhaftem Fühler/Regler“. © 2017 OJ Electronics A/S... -
Seite 28: Sonderfunktionen
ÜBERSTEUERUNGSFUNKTION KANAL-F-BETRIEB (Kanal 15) Mit Einbau eines WLTM3-Fühlers in eine WLM3-Anlage und Festlegung dessen Hex-Encoders auf Kanal F, kann eine einzelne Übersteuerungsfunktion dazu benutzt werden, alle automatischen Zeit- und Temperatur- funktionen des Masters zu übersteuern, einschließlich der unabhängig einem WLCT3-Raumregler zugeord- neten Bereiche. -
Seite 29: Austausch Von Alten Mastern
Austausch von alten Mastern Abwärtskompatibilität ist zu berücksichtigen, wenn ein alter Master ist mit einem neuen WLM3-Master er- setzt werden soll. Wenn einer der angeschlossenen Raumfühler oder Raumregler alten Typs ist, muss DIP-9 (WLM2-kompatibel) auf EIN geschaltet werden. Das versetzt den WLM3-Master in einen leistungssparenden Busmodus und gewährleistet, dass die alten Einheiten in der Lage sind, mit dem neuen WLM3-Master zu kommunizieren. -
Seite 30: Ventil- Und Pumpenwartungslauf
3 Minuten lang aktiviert. Die Pumpen werden während dieses Zeitraums für 10 Sekunden gestartet und das Mischventil, falls vorhanden, geöffnet und geschlossen. Zertifizierungen CE-Kennzeichnung OJ Electronics A/S erklärt hiermit, dass das Produkt den folgenden Richtlinien des Europäischen Parlaments und des Rates entspricht: Master Niederspannungsrichtlinie EMV –... -
Seite 31: Technische Daten
WLM3-3BA ........24 V~... - Seite 32 WLM3-1FS ........230 V~ WLM3-3FS ........24 V~ Max.
-
Seite 33: Waterline Zusatzmodul - Typ Wlm3-Xao
Das Zusatzmodul (AO) mit dem der Verpackung beigefügten Spezialkabel anschließen. Mit einem abgesicherten Netzanschluss 230 V~ verbinden. Der Fühlerbus kann sowohl an den WLM3-Master oder das Zusatzmodul, entweder verkettet (Daisy Chain) oder in Sternschaltungen, angeschlossen werden. Die thermischen Stellglieder 1-8 werden vom WLM3-Master gesteuert, 9-14 hingegen vom Zusatzmodul gehandhabt. -
Seite 34: Waterline Witterungsgeführtes Regelmodul - Typ Wloc3
Vorlaufseite, lässt sich die Anlage witterungsgeführt regeln. Werkseits sind Werte vorprogrammiert, diese Einstellungen lassen sich aber über das Display am Master problemlos auf den Bedarf vor Ort anpassen. Siehe Benutzerhandbuch „Master mit Display – Typ WLM3“ für Anleitungen zum Ändern der Werkseinstellungen. -
Seite 35: Waterline Drahtlosempfänger - Typ Wlrc3
Standortänderung des Empfängers oder ein zusätzlicher Empfänger erforderlich sein. Master Den Empfänger an den Master anschließen, wonach sich die Anlage automatisch für den WLAN- Betrieb konfiguriert. Einstellen der Anlage Siehe Kurzanleitung Technische Daten Siehe die Waterline-Drahtlosempfänger-Anleitung © 2017 OJ Electronics A/S... -
Seite 36: Waterline Raumregler - Typ Wlct3
Der Raumregler, Typ WLCT3, ist ein 4-Phasen-programmierbarer Regler, der Bereiche mit Fußbodenheizung oder Sonderfunk- Einführung tionen einer WLM3-Anlage steuert. Der Standard-WLCT3 kann für bis zu 4 Zeitpunkte und Temperaturphasen je 24-Stunden- Periode in einem 7-Tage-Zeitplan programmiert werden. Nach Installation eines WLCT3 sind die Zeitpunkte und Temperaturen für den(die) von ihm gesteuerten Bereich(e) nicht mehr die am WLM3-Master eingestellten standardmäßigen Vorgaben. -
Seite 37: Aktivieren Des Raumreglers
Zur Einstellung der korrekten Minuten die GRÖSSER(△)- oder KLEINER(▽)-Taste betätigen, und dann mit der OK(√)-Taste bestätigen. Zur Einstellung des korrekten Tages die GRÖSSER(△)- oder KLEINER(▽)-Taste betätigen, und dann mit der OK(√)-Taste bestätigen. BEREICHSEINSTELLUNG – siehe nächste Seite. © 2017 OJ Electronics A/S... - Seite 38 Den Kanal/Raum (Ch) auf EIN stellen, wenn er den Einstellungen dieses Raumreglers folgen soll. Insgesamt 14 Kanäle/Räume können gesteuert werden. HINWEIS: Ist der Kanalwahlschalter (Hex-Encoder) auf 1 .. 14 eingestellt, bleibt der gewählte Kanal immer im EIN-Zustand (lässt sich nicht auf AUS stellen). © 2017 OJ Electronics A/S...
-
Seite 39: Tägliche Anwendung Des Raumreglers
Display dauernd zur Anzeige und die Einheit wird ab dann dauernd mit dieser Temperatur betrieben. Annullieren des manuellen Modus Um das dauerndes Übersteuern zu annullieren, die OK(√)-Taste einmal betätigen, wonach die Einheit zum Automatikprogramm zurückkehrt. © 2017 OJ Electronics A/S... -
Seite 40: Programmieren Von 4-Phasen-Uhrzeiten Und -Temperaturen
: Uhrzeit und Temperatur wählen, und dies anschließend durch nochmaliges Betätigen der KLEINER(▽)-Taste zu bestätigen. HINWEIS: Bitte beim Programmieren der „Schlafen“- : Uhrzeit und Temperatur Zeit (Phase 4) darauf achten, dass der Startzeitpunkt vor Mitternacht (00:00) liegt. © 2017 OJ Electronics A/S... -
Seite 41: Erweiterte Einstellungen Und Anzeigen
Bei Zugriff auf dieses Menü kommen die aktuelle Einstellung zur Anzeige. Heizkörpermodus Der Kanal fungiert als eine Heizkörperzone. Operiert als EIN/AUS-Regler, aktiviert den X-AUSGANG und Warmwasserbereiter (aber nicht die FBH- Pumpe). Im ArEA-Menü gewählte Kanäle agieren ebenfalls als Heizkörperkanäle. © 2017 OJ Electronics A/S... - Seite 42 Das Menü wird nur wenn 2-Stufen-Modus auf EIN ist angezeigt. Warmwassermodus Der Kanal fungiert als ein Thermostat für einen Warmwasserspeicher. Operiert als EIN/AUS-Regler, aktiviert den X-AUSGANG und Warmwasserbereiter (aber nicht die FBH-Pumpe). Um zum Anwendungsmenü zurückzukehren die OK(√)-Taste betätigen. © 2017 OJ Electronics A/S...
- Seite 43 Grenztemperatur auf einen höheren Wert als die minimale Grenztemperatur eingestellt sein muss. Die im Raumregler festgelegten Begrenzungstemperaturen gelten für alle mit einem Begrenzungsfühler (Typ WLTD3) ausgestatteten Raumfühler, die dem der WLCT3-Einheit zugeordneten Bereich angehören. © 2017 OJ Electronics A/S...
- Seite 44 Beispiel: In einer Anlage bedient zum Beispiel der Küchenraumfühler den Masterausgang 4, und der Raumfühler im Kinderzimmer den Masterausgang 5. Ist der WLCT3-Raumregler im Wohnzimmer platziert und bedient Ausgang 1, muss WLCT3 auf Steuerung der Ausgangskanäle 1, 4 und 5 programmiert werden. © 2017 OJ Electronics A/S...
- Seite 45 HINWEIS: Alle im ArEA-Menü gewählten Kanäle folgen dieser Einstellung. Die GRÖSSER(△)- oder KLEINER(▽)-Taste betätigen, um zwischen EIN und AUS zu wechseln. Zur Bestätigung die OK(√)-Taste betätigen. ESC - Abbruch Um das Konfigurieren zu beenden und zum geplanten Programm zurückzukehren, die OK(√)-Taste betätigen. © 2017 OJ Electronics A/S...
-
Seite 46: Zurücksetzen Auf Die Werkseinstellungen - Raumregler
17,0°°C 17,0°°C 17,0°°C Ch 1 Küche grenztemperatur Spezielle Ch 2 Wohnzimmer Einstellungen 2-Stufen-Zeit 60 min Die Raumbezeichnung ins Feld neben jeder Kanalnummer eintragen und EIN hinzu- 2-Stufen-Tempera- fügen, wenn von einem Uhrenthermostat 2,0°°C turdifferenz gesteuert. © 2017 OJ Electronics A/S... -
Seite 47: Heizkörpermodus
Wird ein Heizkörperkreis benutzt, ist es möglich, die Raumtemperatur mit einem speziellen WLCT3- Modus, Heizkörpermodus genannt, zu regeln, und damit Energieeinsparungen optimieren. Der Regler misst die Temperatur im Raum und steuert dann über den WLM3-Master ein Zonenventil, das bei Bedarf den Warmwasserbereiter aktiviert. -
Seite 48: Waterline Raumfühler Mit Display - Typ Wldt3
Für Installationsanleitungen, siehe „Installation“ unter „Waterline Raumfühler – Typ WLTx3“. Erste Schritte … Tasten Display Einstellung vermindern OK - bestätigen Einstellung Zurücksetzen auf die Drahtlos-Initialisierungstaste erhöhen Werkseinstellungen (keine Funktion bei festver- drahteten Ausführungen) Display Auto-Modus Anzeige der aktuellen Manueller Komfortmodus Raumtemperatur und Manuelle Nachtabsenkung Sollwertverschiebung. © 2017 OJ Electronics A/S... -
Seite 49: Täglicher Einsatz
Im Absenkmodus wird AUS angezeigt. Die Temperatur wird jetzt nur noch vom Frostschutzsollwert des Masters (Werkseinstellung 5 °C) gesteuert, und jeder programmierte 4-Phasen-Zeitplan in der Anlage übersteuert. Die Anlage ist jetzt AUS, aber immer noch mit Frostschutz aktiv. © 2017 OJ Electronics A/S... -
Seite 50: Erweiterte Einstellungen Und Anzeigen
Zum Ändern der Einstellung die GRÖSSER(△)- oder KLEINER(▽)-Taste betätigen. Die gewünschte Skala mit der OK(√)-Taste bestätigen. ESC - Abbruch Die OK(√)-Taste bestätigen, um das Programmieren zu beenden und zum Normalbetrieb zurückzukehren. Batterien Für Informationen zu Batterien, siehe „Batterien“ unter „Waterline Raumfühler – Typ WLTx3“. © 2017 OJ Electronics A/S... -
Seite 51: Waterline Raumfühler - Typ Wltx3
Die Kunststoffzuglasche der Batterie entfernen. Die Kunststoffzuglasche der Batterie darf nicht entfernt werden bevor der Master im Lernmodus ist. Für weitere Einzelheiten siehe „Installation - Raumfühler - Drahtlos-Einstellung“. Raumfühler in Raumfühler in Sternschaltung Serienschaltung (Verkettung) © 2017 OJ Electronics A/S... -
Seite 52: Installation
(siehe Abb. 10). Bis zu 14 Kanäle lassen sich am Wahlschalter einstellen, und es gibt zwei Hilfskanäle mit Sonderfunktionen. Ein WLM3-Master verfügt über 8 Ausgänge, und zusätzliche Slavemodule mit jeweils 6 Ausgängen lassen sich anschließen um eine Anlage mit 14 individuellen Zonen zu bilden. -
Seite 53: Einstellen Der Raumtemperatur
Einstellen der Raumtemperatur Der Master wird mit standardmäßigen Temperaturwerten geliefert, die von allen an die Anlage angeschlossen Raumfühlern benutzt werden. Bei WLM3-xBA-Mastern liegen die standardmäßigen TAG-, NACHT- und AUS- Temperaturwerte fest (siehe „Werkseinstellungen“). Bei WLM3-xFS-Mastern können die standardmäßigen TAG-, NACHT- und AUS-Temperaturwerte über das Display angepasst werden. -
Seite 54: Batterien (Drahtlos)
Wenn auf MAX. eingestellt, liegt die Grenzwerteinstellung bei 27 °C. Wenn auf MIN. eingestellt, Begrenzungsfühler liegt die Grenzwerteinstellung bei 17 °C. Diese Temperaturen liegen bei Einsatz von WLM3-xBA-Mastern Max. 50 m fest, außer der Raumfühler wurde einer von einem WLCT3-Raumregler gesteuerten Zonengruppe zugeordnet. - Seite 55 © 2017 OJ Electronics A/S...
