Vorlauffühler und Mischventil

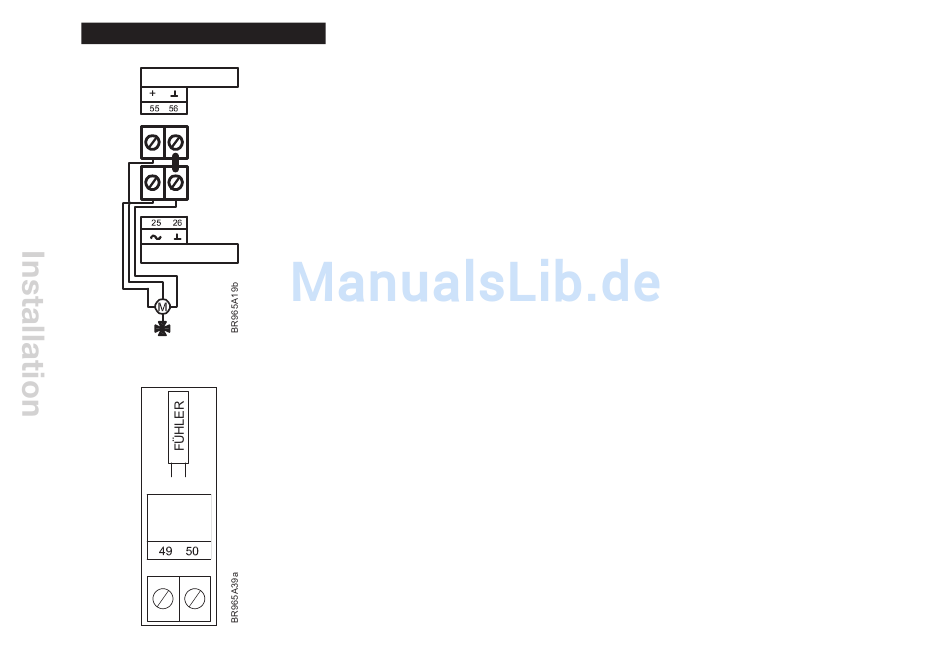

Abb. 12a
MISCHVENTIL 0-10 V
MISCHVENTIL 24 V AC
Mischventilstellglied
Abb. 12b
WASSERVER-
SORGUNGS-
FÜHLER
16
Vorlauffühler
Diese Sonderfunktion, mit der die Vorlaufwassertemperatur begrenzt wird, ist auf Mastern in Vollausstat-
tung, WLM3-xFS, verfügbar.
Der Vorlauffühler muss direkt am Master an den mit Vorlauffühler gekennzeichneten Klemmen ange-
schlossen werden. Ein Temperaturfühler Typ ETF-522 muss verwendet werden.
Der Fühler ist am Wasservorlaufrohr zur Fußbodenheizanlage anzubringen. Ist ein Fühler in einer Anlage
ohne witterungsgeführtem Regelmodul (WLOC3) installiert, hält der Master die festgelegte Vorlauftempe-
ratur aufrecht. Die Werkseinstellung kann über das Display geändert werden.
Wird der Anlage ein witterungsgeführtes Regelmodul (WLOC3) hinzugefügt, passt der Master die Was-
servorlauftemperatureinstellung abhängig von der Außentemperatur an. Eine standardisierte, werkspro-
grammierte Kompensationskennlinie kommt für diesen Zweck zur Anwendung. Falls erforderlich kann die
Kennlinie geändert werden, siehe separates BENUTZERHANDBUCH, MASTER TYP WLM3.
Mischventilstellglied-Steuerung
Ein Mischventilstellglied kann von digitalen WLM3-xFS-Mastern gesteuert werden.
Das Stellglied wird mit 24 V~ (max. 6 VA) gespeist und mittels 0-10V=-Signal positioniert. Es ist so zu
konfigurieren, dass es das Ventil schließt, wenn kein Wärmebedarf (0V=-Signal) gemeldet wird. Das
Steuersignal kann bei Bedarf über das Mastermenü auf 10-0 V umgekehrt werden.
Der Steuerungsvorgang des Mischventilstellglieds bestimmt sich aus P + I und die Parameter können
falls erforderlich im Mastermenü geändert werden.
Für weitere Anweisungen bitte mit Ihrem Zulieferer Kontakt aufnehmen.
