Waterline Witterungsgeführtes Regelmodul – Typ WLOC3

Einleitung

Installation

Busanschluss

WLOC 3
Master

Technische Daten

34
Die WLM3-xFS-Master sind für witterungsgeführte Regelung vorbereitet, und mit Anschluss eines
witterungsgeführten Regelmoduls am Zweidraht-Bus und Einsatz eines Vorlauftemperaturfühlers auf
der Vorlaufseite, lässt sich die Anlage witterungsgeführt regeln. Werkseits sind Werte vorprogrammiert,
diese Einstellungen lassen sich aber über das Display am Master problemlos auf den Bedarf vor Ort
anpassen. Siehe Benutzerhandbuch „Master mit Display – Typ WLM3" für Anleitungen zum Ändern der
Werkseinstellungen.

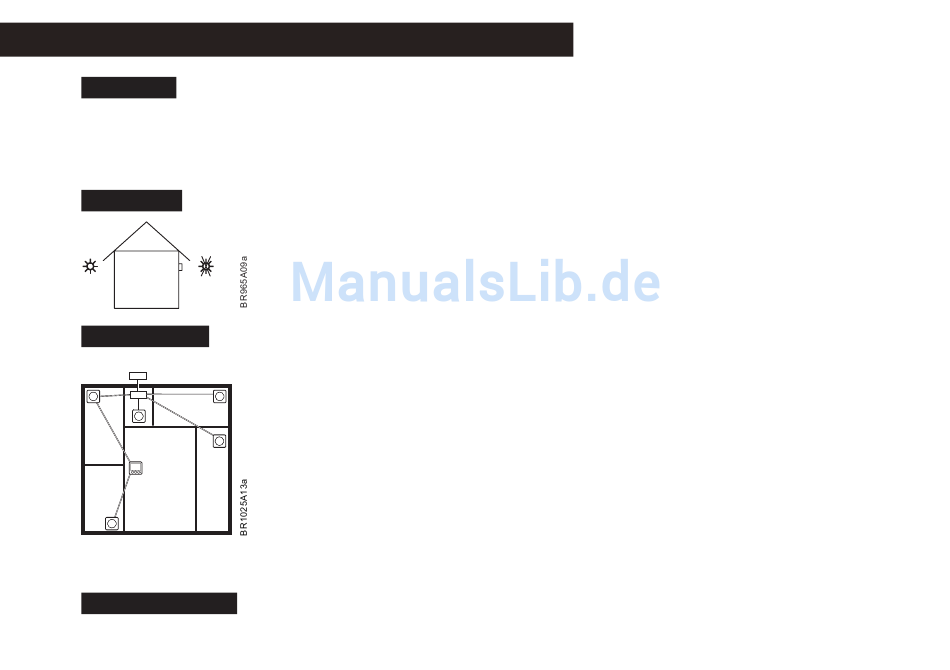

Die Einheit ist unter der Dachtraufe, alternativ 2-3 m über dem Boden zu montieren. Direkte Sonnen-
einstrahlung oder andere Wärmequellen, wie z. B. Lüftungsöffnungen, sind zu vermeiden. Die Einheit
ist vertikal, mit der Kabeldurchführung nach unten zeigend, zu montieren.
Nur OJ-Einheiten, die sich für Zweileiter-Kommunikation eignen, sind zu benutzen.
Ein Standard-Installationskabel, mindestens 2×0,25 mm², kann eingesetzt werden. Einheiten können in
konventioneller Sternschaltung oder in Busmodus (Daisy Chain) angeschlossen werden.
Der Master verfügt über vier Klemmensätze, gekennzeichnet FÜHLER-/REGLERBUS, die zum An-
schluss des Zweileiter-Signalkabels von der Einheit benutzt werden können.
Zur Vereinfachung der Installation stehen 4 identische Klemmensätze zur Verfügung. Jede Einheit kann
an ein beliebiges Klemmenpaar angeschlossen werden. Das Zweileitersystem darf insgesamt bis zu
300 m lang sein, mit einem maximalen Abstand von 100 m zwischen zwei beliebigen Einheiten. Für
weitere Einzelheiten siehe nachfolgende Tabelle.
Darauf achten, + mit + und – mit – zu verbinden.
Siehe die Waterline-Witterungsgeführtes-Regelmodul-Anleitung.
