Sonderfunktionen

Erstellen eines Netzwerks

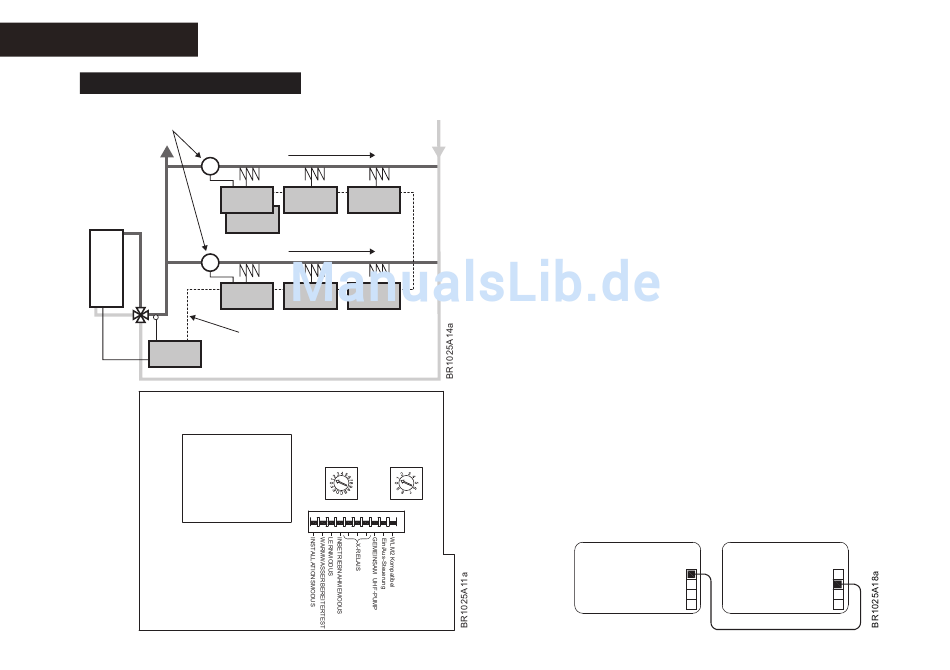

Abb. 13a
Umlaufpumpenregelung für jeden Strang
Warm-
wasser-
bereiter
4-Port-
Ventil
WLM3-FS
0,0
Abb. 13b
Topplatine
18
Strang 2
WLM3-BA/FS WLM3-BA/FS WLM3-BA/FS
2,1 2,2 2,3
WLM3-AO
Strang 1
WLM3-BA/FS WLM3-BA/FS WLM3-BA/FS
1,1 1,2 1,3
Netzwerkkommunikation
STRANG- EINHEITS-
NUMMER NUMMER
(1-F) (1-6)
EIN
AUS
1 2 3 4 5 6 7 8 9 10
In großen Gebäuden mit mehr als 14 Zonen, in denen viele Sammelrohre
benutzt werden, lässt sich mit vielen Mastern ein gemeinsames Netzwerk
aufbauen.
Ein Master ist als „Master-Netzwerkregler" durch Einstellen beider Encoder auf
Null festzulegen (siehe Abb. 13a und 13b).
Nachgeschaltete Master (bis zu neun) sollten in einem „Strang" verbunden
werden, wobei alle eine gemeinsame Pumpe benutzen.
Wird mehr als eine Pumpe benutzt, ist ein separater Strang für jede Pumpe zu
bilden (siehe Abb. 13a).
Am ersten Strang von Mastern sind alle linksseitigen Encoder auf 1, und alle
rechtsseitigen Encoder in Sequenz von 1 bis 9 einzustellen.
Am zweiten Strang von Mastern sind alle linksseitigen Encoder auf 2, und alle
rechtsseitigen Encoder wieder in einer Sequenz von 1 bis 9 einzustellen. Diese
Nummerierung kann bis auf 15 Stränge ausgeweitet werden.
Alle Master sind mit Spezialkabel über RJ14-Buchse 1 oder 2 zu vernetzen. (Für
weitere Einzelheiten siehe „Vernetzung vom WLM3-Produkten".)
Alle Master sind verkettet (in Daisy-Chain) anzuschließen, und NICHT in Stern-
schaltung (siehe Abb. 13c).
Ein FS-Master kann als „Master-Netzwerkregler" für eine zentrale Mischsteu-
erung von Wasserversorgung und Warmwasserbereiteraktivierung benutzt
werden.
Der „Master-Netzwerkregler" kann auch unter Nutzung des am Thermostatbus
angeschlossenen WLAC3-Interfacemoduls zwischen Kühlen und Heizen für das
gesamte Netzwerk umschalten.
Zeitpunkte und Temperaturen können im gesamten Netzwerk von einem
einzelnen, an den „Master-Netzwerkregler" angeschlossenen WLCT3 gesteuert
werden, wenn der WLCT3 auf Kanal F eingestellt ist.
WLM3-BA/FS Master 1
Abb. 13c
