Waterline Zusatzmodul – Typ WLM3-xAO
Anlagenkonfiguration
WLM3-BA/FS Master
Technische Daten
33
Jedes Mastermodul ist in der Lage, 8 Heizzonen zu regeln, von denen jede aus einem oder mehre-
ren Rohrkreisen mit einem oder mehreren thermischen Stellgliedern bestehen kann. Diese Zonen
WLM3-AO Module
werden als Kanäle 1 bis 8 bezeichnet. Sind mehr als acht Zonen zu steuern, ist die Installation
eines Zusatzmoduls (WLM3-xAO) erforderlich, das weitere sechs Ausgänge bereitstellt.
Das Zusatzmodul (AO) steuert dann die Kanäle 9 bis 14 (9-E am Hex-Encoder).

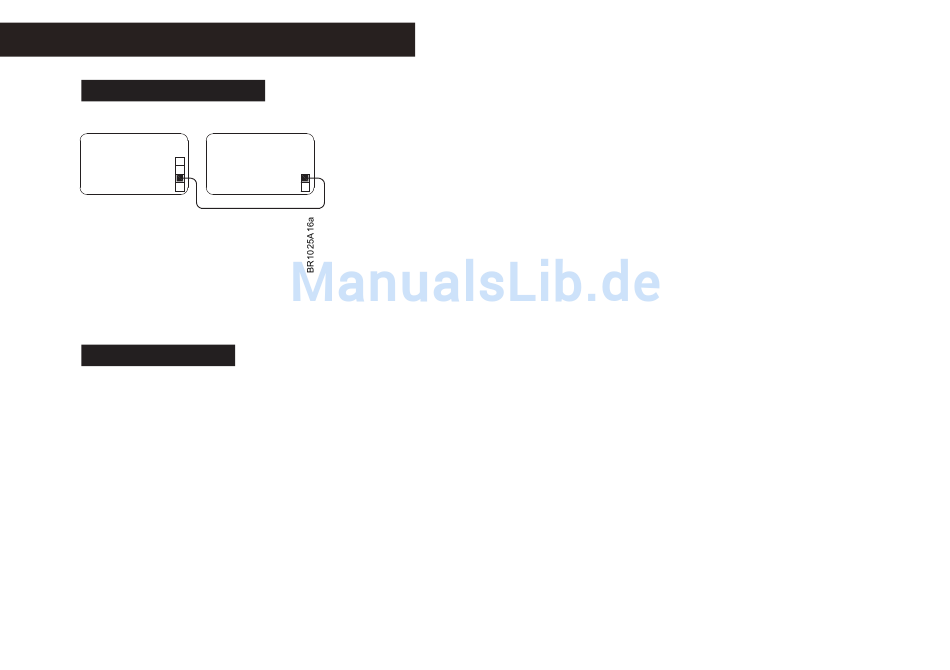

AO Module Cable
Anschluss von Master und Zusatzmodul
Das Zusatzmodul (AO) mit dem der Verpackung beigefügten Spezialkabel anschließen.
Mit einem abgesicherten Netzanschluss 230 V~ verbinden.
Der Fühlerbus kann sowohl an den WLM3-Master oder das Zusatzmodul, entweder verkettet
(Daisy Chain) oder in Sternschaltungen, angeschlossen werden. Die thermischen Stellglieder 1-8
werden vom WLM3-Master gesteuert, 9-14 hingegen vom Zusatzmodul gehandhabt.
Wichtig: Alle LEDs blinken bei fehlerhafter oder nicht vorhandener Verbindung.
Siehe die Waterline-Zusatzmodul-Anleitung.
