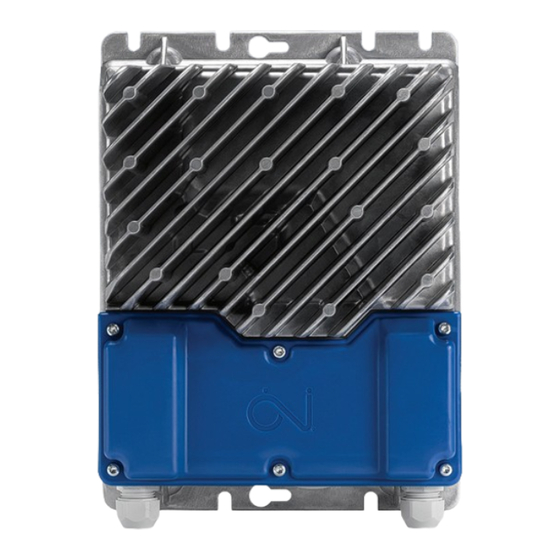

- Seite 1 ANLEITUNG OJ-DV-IO-Module Optionales Modul für OJ-DV-Motorsteuerung OJ Drives ® EINE ANTRIEBSBAUREIHE SPEZIELL FÜR LÜFTUNGSLÖSUNGEN...
-
Seite 2: Inhaltsverzeichnis
Technische Daten..............11 © 2019 OJ Electronics A/S... -
Seite 3: Produkteinführung
OJ-DV-IO-Module entsprechende Sicherheitsvorkehrungen in Bezug auf elektrostatische Entladungen (ESD) getroffen werden. • Das OJ-DV-IO-Module darf nur von qualifiziertem Fachpersonal oder Personen montiert werden, die eine geeignete Schulung absolviert und sich so für die Installation des Produkts qualifiziert haben. • Qualifiziertes Personal ist mit den Anweisungen und Sicherheitshinweisen in dieser Anleitung vertraut. -
Seite 4: Verwendung Des Produkts
Thermistor erfolgt. Warnung Verbot der Inbetriebnahme • Eine Inbetriebnahme des OJ-DV-IO-Module ist so lange untersagt, bis die Maschine oder das Produkt, in die/das das Modul eingebaut wird, insgesamt als in Übereinstimmung mit allen relevanten nationalen und internationalen Bestimmungen erklärt wurde. -
Seite 5: Montage
ANLEITUNG OJ-DV-IO-Module Abb. 10.1 Montage • Das OJ-DV-IO-Module wird in OJ-DV montiert. • Siehe Abb. 10.1, 10.3, 10.4 und 10.5 für Details zur Montage in den OJ-DV-Leistungsgrößen 0,55 kW bis 3,0 kW. • Siehe Abb. 10.2, 10.6, 10.7 und 10.8 für Details zur Montage in den OJ-DV-Leistungsgrößen 4,0 kW bis 15,0 kW. - Seite 6 Montage Eine unsachgemäße Montage kann Warnung zu Störungen und eingeschränkter Leistung führen. • Die Montage des OJ-DV-IO-Module darf nur von ge- schultem/qualifiziertem Personal ausgeführt werden. • Das OJ-DV-IO-Module muss in den Raum zwischen Eingangsklemmen und Motorausgangsklemmen eingebaut werden. • Zum Montieren des OJ-DV-IO-Module die Platine vorsichtig im Winkel in den Dreipunkthalter Abb. 10.2...
-
Seite 7: Elektrischer Anschluss
ANLEITUNG OJ-DV-IO-Module Kabeleinführungen – Kabelverschraubungen – Zugentlastungen • Zum Einführen der Signalkabel des OJ-DV-IO-Module in OJ-DV die Kabelverschraubungen benutzen. • OJ-DV ist werkseitig mit drei Kabelverschraubungen ausgestattet. Sind zusätzliche Kabeleinführungen notwendig, die entsprechende Lasche (aus der Mitte) von OJ-DV ausbrechen und eine M16-Kabelverschraubung einsetzen. -
Seite 8: Checkliste - Montage Und Elektrischer Anschluss
Es ist sicherzustellen, dass sich keine Personen oder Tiere in der Nähe von beweglichen Teilen befinden. Produktübereinstimmung Kontrollieren, ob die Spannung an den Leitungen, die mit dem OJ-DV-IO-Module verbunden sind, 24 V AC/30 V DC nicht überschreitet. Montage Kontrollieren, ob das OJ-DV-IO-Module ordnungsgemäß befestigt ist, der Anschluss zwischen OJ-DV-IO-Module und OJ-DV korrekt hergestellt wurde und das OJ-DV-IO- Module mit der mitgelieferten Schraube gesichert wurde. - Seite 9 Klemmen 24 und 23. Das Relais wird gleichzeitig zwischen den Klemmen 24 und 25 geöffnet. • Wenn der Alarm zurückgesetzt/quittiert wird, kehrt das Relais in seine Ausgangsstellung zurück und schließt zwischen den Klemmen 24 und 25. © 2019 OJ Electronics A/S...
-
Seite 10: Wartung
Defektes OJ-DV-IO-Module OJ-DV-IO-Module austauschen. Reparatur Warnung • Das OJ-DV-IO-Module kann nicht vor Ort repariert werden. Keinesfalls versuchen, ein defektes Gerät zu reparieren. • Bezüglich Austausch den Zulieferer kontaktieren. • Weitere technische Daten sind auf Anfrage von OJ Electronics A/S erhältlich. -
Seite 11: Entsorgung
Stenager 13B • DK-6400 Sønderborg Tel.: +45 73 12 13 14 • Fax: +45 73 12 13 13 oj@ojelectronics.com • www.ojelectronics.com Die Marke ist eine eingetragene Marke im Eigentum der Firma OJ Electronics A/S · © 2019 OJ Electronics A/S...
