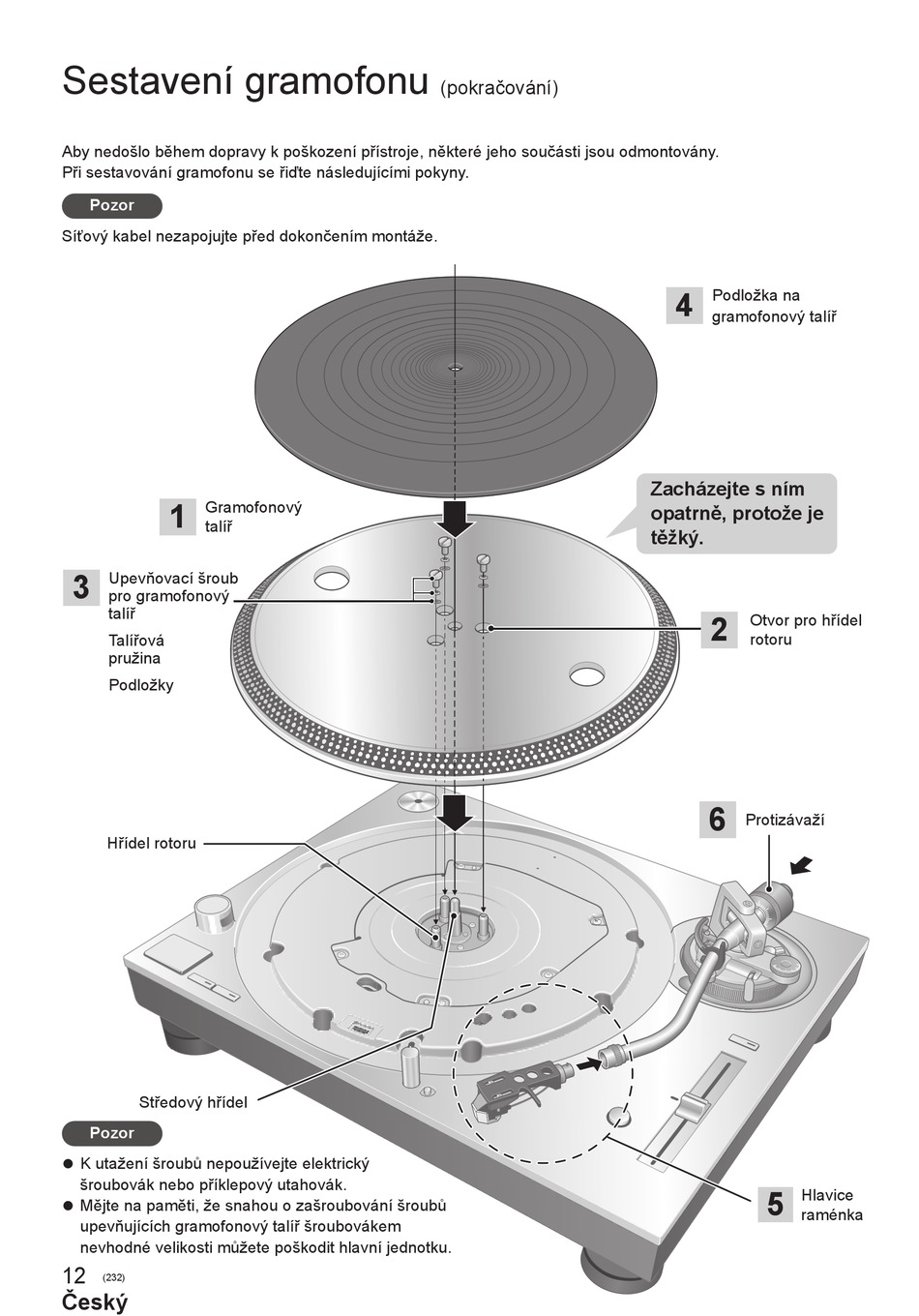

Sestavení gramofonu
Aby nedošlo během dopravy k poškození přístroje, některé jeho součásti jsou odmontovány.
Při sestavování gramofonu se řiďte následujícími pokyny.
Pozor
Síťový kabel nezapojujte před dokončením montáže.
Gramofonový
1
talíř
Upevňovací šroub
3
pro gramofonový
talíř
Talířová
pružina
Podložky
Hřídel rotoru
Středový hřídel
Pozor
z K utažení šroubů nepoužívejte elektrický
šroubovák nebo příklepový utahovák.
z Mějte na paměti, že snahou o zašroubování šroubů
upevňujících gramofonový talíř šroubovákem
nevhodné velikosti můžete poškodit hlavní jednotku.
12
(232)
Český
(pokračování)
Podložka na
4
gramofonový talíř
Zacházejte s ním
opatrně, protože je
těžký.
Otvor pro hřídel
2
rotoru
6
Protizávaží
Hlavice
5
raménka
