Identifizierung

!
8

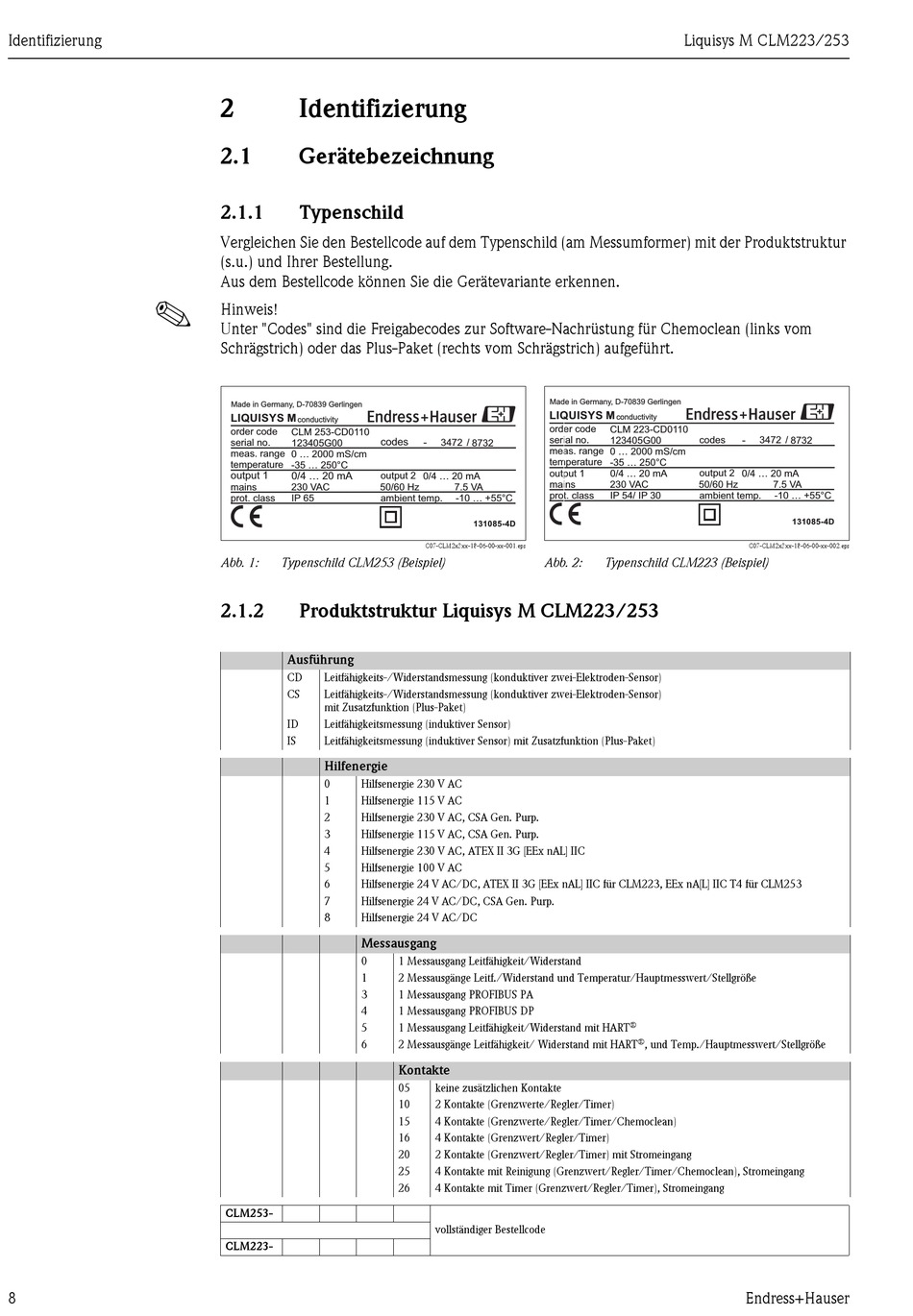

2 Identifizierung
2.1 Gerätebezeichnung
2.1.1

Typenschild

Vergleichen Sie den Bestellcode auf dem Typenschild (am Messumformer) mit der Produktstruktur
(s.u.) und Ihrer Bestellung.
Aus dem Bestellcode können Sie die Gerätevariante erkennen.
Hinweis!
Unter "Codes" sind die Freigabecodes zur Software-Nachrüstung für Chemoclean (links vom
Schrägstrich) oder das Plus-Paket (rechts vom Schrägstrich) aufgeführt.
Made in Germany, D-70839 Gerlingen
LIQUISYS M
conductivity
order code
CLM 253-CD0110
. codes
serial no 123405G00
meas. range
0 ... 2000 mS/cm
temperature -35 ... 250°C
output 1 0/4 ... 20 mA output 2
mains 230 VAC 50/60 Hz
ambient temp
prot. class IP 65
Abb. 1: Typenschild CLM253 (Beispiel)
2.1.2 Produktstruktur Liquisys M CLM223/253
Ausführung
CD Leitfähigkeits-/Widerstandsmessung (konduktiver zwei-Elektroden-Sensor)
CS Leitfähigkeits-/Widerstandsmessung (konduktiver zwei-Elektroden-Sensor)
mit Zusatzfunktion (Plus-Paket)
ID Leitfähigkeitsmessung (induktiver Sensor)
IS Leitfähigkeitsmessung (induktiver Sensor) mit Zusatzfunktion (Plus-Paket)
Hilfenergie
0 Hilfsenergie 230 V AC
1 Hilfsenergie 115 V AC
2 Hilfsenergie 230 V AC, CSA Gen. Purp.
3 Hilfsenergie 115 V AC, CSA Gen. Purp.
4 Hilfsenergie 230 V AC, ATEX II 3G [EEx nAL] IIC
5 Hilfsenergie 100 V AC
6 Hilfsenergie 24 V AC/DC, ATEX II 3G [EEx nAL] IIC für CLM223, EEx nA[L] IIC T4 für CLM253
7 Hilfsenergie 24 V AC/DC, CSA Gen. Purp.
8 Hilfsenergie 24 V AC/DC
Messausgang
0
1
3
4
5
6
CLM253-
CLM223-
Made in Germany, D-70839 Gerlingen
LIQUISYS M
order code
serial no
-
3472 / 8732
meas. range
temperature
output 1
0/4 ... 20 mA
mains
7.5 VA
prot. class
.
-10 ... +55°C
131085-4D
C07-CLM2x3xx-18-06-00-xx-001.eps
Abb. 2:
1 Messausgang Leitfähigkeit/Widerstand
2 Messausgänge Leitf./Widerstand und Temperatur/Hauptmesswert/Stellgröße
1 Messausgang PROFIBUS PA
1 Messausgang PROFIBUS DP
1 Messausgang Leitfähigkeit/Widerstand mit HART
2 Messausgänge Leitfähigkeit/ Widerstand mit HART
Kontakte
05 keine zusätzlichen Kontakte
10 2 Kontakte (Grenzwerte/Regler/Timer)
15 4 Kontakte (Grenzwerte/Regler/Timer/Chemoclean)
16 4 Kontakte (Grenzwert/Regler/Timer)
20 2 Kontakte (Grenzwert/Regler/Timer) mit Stromeingang
25 4 Kontakte mit Reinigung (Grenzwert/Regler/Timer/Chemoclean), Stromeingang
26 4 Kontakte mit Timer (Grenzwert/Regler/Timer), Stromeingang
vollständiger Bestellcode
Liquisys M CLM223/253
conductivity
CLM 223-CD0110
. codes -
123405G00
0 ... 2000 mS/cm
-35 ... 250°C
output 2
0/4 ... 20 mA 0/4 ... 20 mA
230 VAC 50/60 Hz
IP 54/ IP 30 ambient temp.
C07-CLM2x3xx-18-06-00-xx-002.eps
Typenschild CLM223 (Beispiel)
®
®
, und Temp./Hauptmesswert/Stellgröße
Endress+Hauser
3472 /
8732
7.5 VA
-10 ... +55°C
131085-4D
