Montage

#
10
3 Montage
3.1

Montage auf einen Blick

Warnung!
Wenn sich die Messstelle oder Teile davon im explosionsgefährdeten Bereich befinden, müssen Sie
die "Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich" befolgen.
Diese Hinweise (XA 194C/07/a3) sind Bestandteil des Lieferumfangs.
Zur vollständigen Installation der Messstelle gehen Sie folgendermaßen vor:
• Installieren Sie den Messumformer (siehe Kapitel "Einbau").
• Falls der Sensor noch nicht in die Messstelle eingebaut ist, bauen Sie ihn ein (siehe Technische
Information des Sensors).
• Schließen Sie den Sensor entsprechend der Darstellung im Kapitel "Elektrischer Anschluss" an
den Messumformer an.
• Schließen Sie den Messumformer entsprechend der Darstellung im Kapitel "Elektrischer
Anschluss" an.
• Nehmen Sie den Messumformer entsprechend der Beschreibung im Kapitel "Inbetriebnahme" in
Betrieb.
3.1.1

Messeinrichtung

Die komplette Messeinrichtung besteht aus:
• dem Messumformer Liquisys M CLM223 oder CLM253
• einem Sensor mit oder ohne integrierten Temperatursensor
• ggf. einem Messkabel CLK71 (konduktive Messung) bzw. CPK9 für Condumax H CLS16 oder
CLK5 (induktive Messung)
Optional: Verlängerungskabel, Verbindungsdose VBM
1
7
6
5

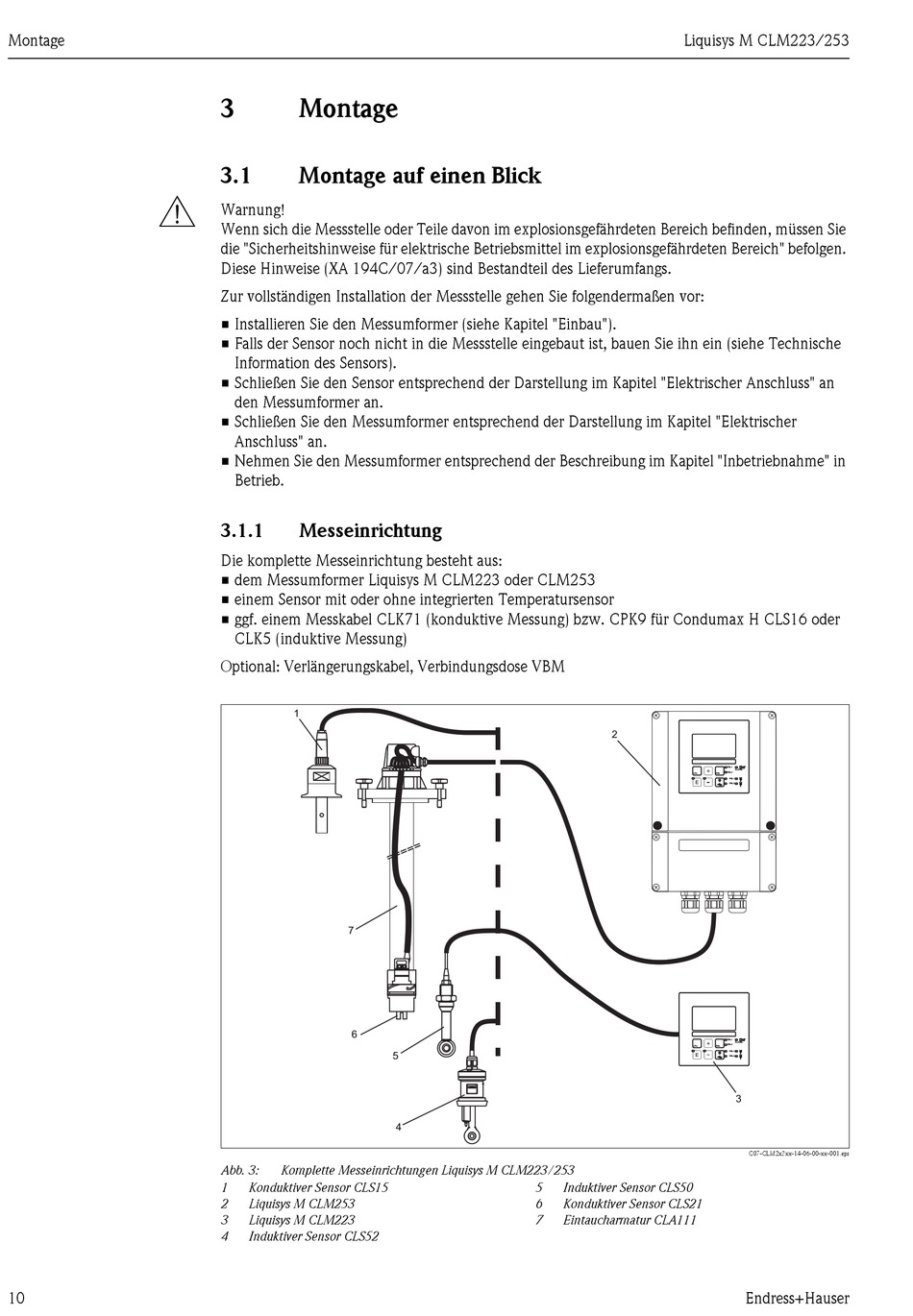

Abb. 3: Komplette Messeinrichtungen Liquisys M CLM223/253
1 Konduktiver Sensor CLS15
2 Liquisys M CLM253
3 Liquisys M CLM223
4 Induktiver Sensor CLS52
4
5 Induktiver Sensor CLS50
6 Konduktiver Sensor CLS21
7 Eintaucharmatur CLA111
Liquisys M CLM223/253
ENDRESS+HAUSER
2 LIQUISYS S
REL 1
ALARM
REL 2
CAL REL
REL 1
E
REL 2
ENDRESS+HAUSER
LIQUISYS S
REL 1
ALARM
REL 2
CAL REL
REL 1
E
REL 2
3
C07-CLM2x3xx-14-06-00-xx-001.eps
