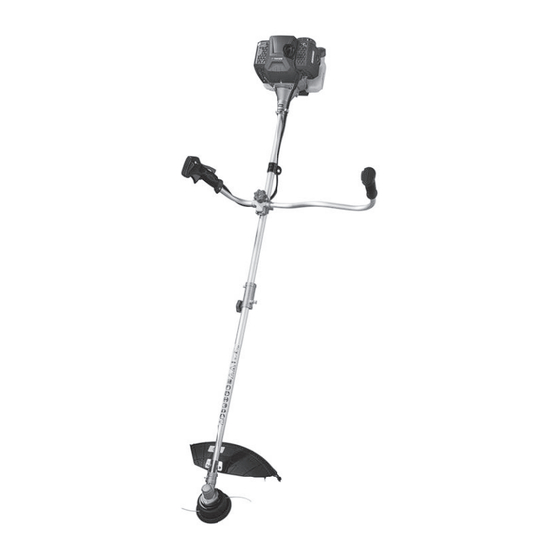

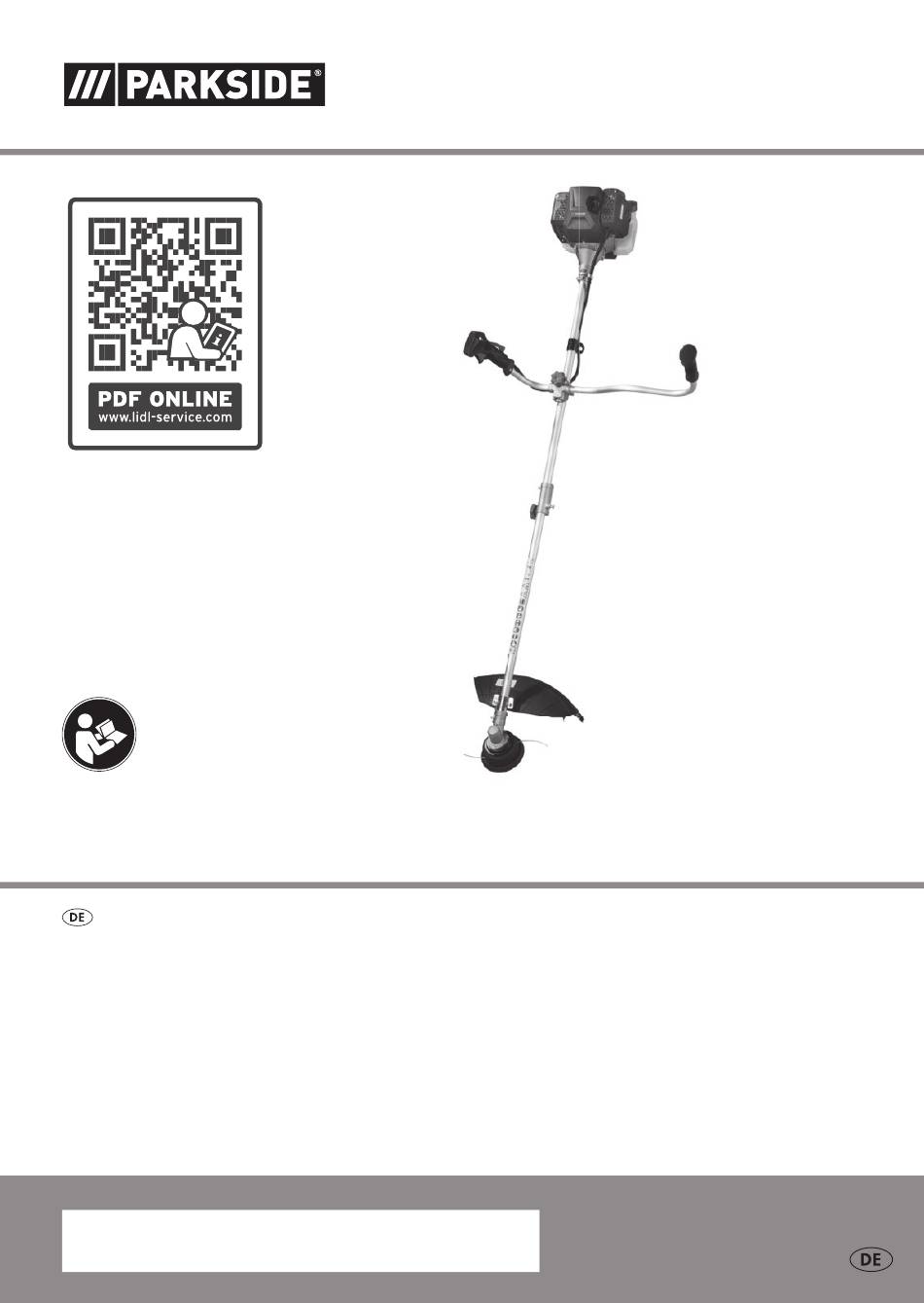

- Seite 1 Benzin-Sense PBS 2 C3 Benzin-Sense Originalbetriebsanleitung IAN 351633_2007...
- Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Originalbetriebsanleitung Seite...
-
Seite 5: Inhaltsverzeichnis
Inhalt Wartung und Pflege ....20 Einleitung ........5 Verwendungszweck .....6 Gerät reinigen ......20 Allgemeine Beschreibung .....6 Spulenwechsel ......20 Lieferumfang ........6 Messerwechsel ......21 Funktionsbeschreibung .....6 Verlängerung der Schutzabdeckung Übersicht ........7 abnehmen/montieren .....22 Luftfilter reinigen ......22 Sicherheitsfunktionen ......7 Technische Daten ......8 Zündkerze wechseln/einstellen ..22 Sicherheitshinweise ......8 Fadenabschneider schärfen ....23 Kraftstofffilter wechseln ....23... -
Seite 6: Verwendungszweck
Lieferumfang Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch Packen Sie zuerst das Gerät aus und kontrol- und Entsorgung. Machen Sie sich vor der lieren Sie, ob es vollständig ist. Entsorgen Sie Benutzung des Gerätes mit allen Bedien- das Verpackungsmaterial ordnungsgemäß. -
Seite 7: Übersicht
Übersicht 39 Tankdeckel 1 Motorgehäuse 40 Lasche Schnelllösevorrichtung 2 Zündkerzenstecker 3 Anwerfgriff mit Starterseil 41 Klickverschluss, Spulenkapsel 4 Chokehebel 42 Fadenauslass-Öse 5 Kraftstoffpumpe (Primer) 43 Aussparung, Fadenspule 6 Luftfilterdeckel 44 Schraube Luftfilterdeckel 7 Kraftstofftank 45 Luftfiltergehäuse 8 Oberes Schaft rohr 46 Luftfilter 9 Öse für Tragegeschirr 10 Multifunktions-Handgriff... -
Seite 8: Schutzabdeckung
Sicherheitshinweise Fremdkörpern. Technische Daten Um das Gerät sicher betreiben zu können, sind sämtliche Anweisun- Benzin-Sense ....PBS 2 C3 gen und Informationen zu Sicherheit, Zu- Motor ........2-Takt-Motor sammenbau und Betrieb in der Betriebsan- Kraftstoffgemisch ......50:1 leitung genau zu befolgen. Alle Personen, Motorhubraum V .......42,7 cm... -
Seite 9: Allgemeine Sicherheitshinweise
• Achtung: Es sind besondere Sicher- Verwenden Sie keine Kreis- heitsmaßnahmen beim Umgang mit oder Mehrzahnsägeblätter. dem Gerät erforderlich! Verletzungsgefahr! • Die gesamte Betriebsanleitung ist vor Gebrauch zu lesen und zu verstehen. Angabe des garantierten Ein Nichtbeachten der Bedienungshin- Schallleistungspegels L in dB weise kann lebensgefährlich sein! Mischungsverhältnis... -
Seite 10: Auffüllen Von Kraftstoff
achten Sie auch alle Tipps und nicht behindern. Tragen Sie Kleidung Hinweise in den zusätzlichen mit Schnittschutzeinlagen. Sicherheitshinweisen. 6. Verwenden Sie persönliche Schutzausrüstungen. Tragen Sie 1. Achten Sie auf die Umgebungs- Sicherheitsschuhe mit Stahlkappen/ Stahlsohlen und griffiger Sohle. bedingungen, unter denen Sie arbeiten. -
Seite 11: Benutzungsdauer Und Pausen
Kraftstoff ein, wenn der Motor läuft betriebnahme, nach starken Stößen oder noch heiß ist. Achten Sie beim und Fallenlassen auf Anzeichen von Tanken auf gute Belüftung. Rauchen Beschädigungen und Verschleiß. Sind und offenes Feuer sind verboten. einzelne Teile beschädigt? Fragen • Vor dem Befüllen ist immer der Sie sich bei leichten Beschädigungen Motor abzustellen. -
Seite 12: Zusätzliche Sicherheitsregeln
Das Werkzeug darf nur für den einem angemessenen Sicherheitsabstand vorgesehenen Verwendungszweck vom Körper halten und eine stabile benutzt werden. Jede Zweckent- Körperposition einnehmen. fremdung wird als unsachgemäße 3. Stets eine Schutzbrille tragen. Verwendung betrachtet. Für Sach- 4. Das Gerät nur bei Tageslicht oder bei und Personenschäden, die aus ei- Möglichkeit einer guten künstlichen ner solchen, unsachgemäßen Ver-... - Seite 13 keine Kiesstraßen oder -wege. rem Körper abgewandt, um Verletzun- 12. Bei Verlängerung des Schneidfadens gen zu vermeiden. ist höchste Vorsicht geboten. Es besteht Nach dem Abschalten ist der Motor- Gefahr durch Schnittverletzungen. Nach kopf der Sense heiß. Achten Sie darauf Durchführung dieser Vorgänge ist vor nicht mit dem Motorkopf in Berührung Inbetriebsetzung des Geräts erneut die...
-
Seite 14: Vorsichtsmaßnahmen Gegen Rückschlag
Montage 28. Benutzen Sie niemals die Machine, wenn Sie müde, krank oder unter dem Einfluss von Alkohol oder anderen Dro- Schutzabdeckung montieren gen stehen. 29. Warnung vor Abgasemissionen! 30. Nehmen Sie festen Stand ein und hal- Verwenden Sie das Gerät ten Sie das Gleichgewicht während nie ohne richtig montierte des Betriebs. -
Seite 15: Multifunktions-Handgriff Montieren
Demontage: Spule montieren: 8. Lösen Sie die Rohrbefestigungsschrau- 2. Schrauben Sie die Spulenkapsel (15) be (35). gegen den Uhrzeigersinn auf die 9. Ziehen Sie die Verriegelung (11) nach Aufnahmespindel (51) auf. Entfernen Sie den Innensechs- außen. 10. Ziehen Sie die Schaft rohre auseinander. kantschlüssel (25). -
Seite 16: Der Schneidkopf Muss Frei Laufen
• Sicherer Sitz des Zündkerzensteckers. Verwenden Sie nur das in der Bei losem Stecker können Funken Anleitung empfohlene Kraftstoffge- entstehen und so austretendes Kraft- misch. Das Kraftstoffgemisch altert. stoff-Luftgemisch entzünden. Verwenden Sie daher kein Kraft- • Sauberkeit der Handgriffe, um das Ge- stoffgemisch, das älter als 3 Mona- rät sicher führen zu können. -
Seite 17: Schultergurt Anlegen
Motor starten 50:1. Schließen und schütteln Sie den Behälter. 3. Schrauben Sie den Tankdeckel (39) ab Starten Sie den Motor mindes- und füllen Sie die Kraftstoffmischung in tens 3 Meter vom Befüllungs- ort entfernt. den Kraftstofftank (7). Wischen Sie um den Tankdeckel Kraftstoffreste ab und schließen Sie den Tankdeckel wieder. -
Seite 18: Warmstart
7. Drücken Sie die Gashebelsperre (21) • Feste Gegenstände wie Steine, Metalltei- und kurz den Gashebel (22), damit der le o. ä. sind zu entfernen. Diese können Chokehebel auf Position springt. weggeschleudert werden und damit zu Das Gerät läuft im Leerlauf. Personen- oder Sachschäden führen. -
Seite 19: Arbeiten Mit Der Fadenspule
Bei der am Tragegeschirr befestigten Sen- zäune usw.). Der Faden würde sich se sollte, ohne dass Sie sie mit der Hand schnell abnutzen. Verwenden Sie den berühren, Rand der Schutzabdeckung, um das Gerät auf die richtige Distanz zu halten. die Fadenspule leicht auf dem Boden aufliegen. -
Seite 20: Arbeiten Mit Dem 3-Zahn-Messer/ 4-Zahn-Messer
Wartung und Pflege Arbeiten mit dem 3-Zahn-Messer/ 4-Zahn-Messer Führen Sie Wartungs- und Rei- nigungsarbeiten grundsätzlich Tragen Sie beim Arbeiten im- bei ausgeschaltetem Motor mer das Geschirr und geeig- und gezogenem Zündkerzen- nete Schutzkleidung. Tragen stecker ( 2) durch. Sie Augen-, Gehörschutz und Lassen Sie Arbeiten, die nicht Kopfschutz. -
Seite 21: Messerwechsel
gerung der Schutzabdeckung 7. Schrauben Sie die Spulenkapsel abnehmen/montieren“). (15) gegen den Uhrzeiger- sinn wieder auf die Aufnahme- 1. Schalten Sie den Motor aus. spindel (51) auf. Entfernen Sie den Innensechskantschlüs- 2. Legen Sie das Gerät auf den Bo- den und stellen Sie sicher, dass sel (25). -
Seite 22: Verlängerung Der Schutzabdeckung Abnehmen/Montieren
Luftfilter reinigen auf die Aufnahmespindel (51). Das Messer ist beidseitig verwendbar. 5. Befestigen Sie das Messer mit Unter- Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelan- legescheibe (52), Spannscheibe (53) und Mutter (54). gen ansonsten in den Motor und 6. -
Seite 23: Fadenabschneider Schärfen
hältlich). Der Elektrodenabstand 4. Schrauben Sie den Fadenabschneider muss 0,6-0,7 mm betragen. (14) wieder an die Schutzabdeckung 5. Stellen Sie den Abstand gegebenen- (13) an. falls ein, indem Sie die Masse-Elek- Die zu bestellenden Ersatzteile finden trode der Zündkerze (47) vorsichtig biegen. -
Seite 24: Getriebe Schmieren
Blockierungen entfernen die beiden Enden in Pfeilrichtung die auf der Unterseite der Spule ange- geben ist, auf. Schalten Sie das Gerät aus und 2. Klemmen Sie anschließend das Fadenen- ziehen Sie den Zündkerzen- stecker ( 2) , bevor Sie an de jeweils in eine der Nuten (50) an der Spule (16). -
Seite 25: Lagerung
Vor jedem Betriebsstunden Maschinenteil Aktion Gebrauch Zündkerze Reinigen/einstellen/ersetzen Treibstoffschläuche Prüfen, bei Bedarf ersetzen Komplette Maschine Prüfen, bei Bedarf reinigen Bedienungsgriff Auf Funktion prüfen Schneidkopf Richtige Montage prüfen Kupplung Stillstand im Leerlauf prüfen Getriebe Schmieren Lagerung Bei Betriebspausen von bis zu 3 Mo-... -
Seite 26: Transport In Einem Kraftfahr
Entsorgung/ beim Transport in Berührung mit gefähr- lichen Teilen zu kommen (z. B. heißer Umweltschutz Motor, Schneideeinheit). • Verwenden Sie beim Transport der Mes- Geben Sie Altöl und Benzinreste nicht in die Kanalisation oder in den Abfluss. ser den Transportschutz ( 31/32). -
Seite 27: Garantie
Die Benzinsense kann mit der Fadenspule AutoCut 25-2 von Stihl verwendet werden. Sie können ebenfalls im Fachhandel einen 2,4 mm starken, 6 m langen Nylonfaden erwer- ben und diesen selbst auf die Fadenspule aufwickeln (siehe Kapitel „Fadenspule aufwi- ckeln“). Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Mängel müssen sofort nach dem Auspa- Sie erhalten auf dieses Gerät 3 Jahre Ga-... -
Seite 28: Abwicklung Im Garantiefall
Reparatur-Service Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- Sie können Reparaturen, die nicht der Ga- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: rantie unterliegen, gegen Berechnung von • Bitte halten Sie für alle Anfragen den unserer Service-Niederlassung durchführen Kassenbon und die Identifikationsnum- lassen. -
Seite 29: Fehlersuche
Fehlersuche Problem Mögliche Ursache Fehlerbehebung Tank leer Volltanken Anweisungen zum Starten der Falsche Startreihenfolge Maschine in dieser Anleitung beachten Gas wegnehmen, mehrere Male Motor „abgesoffen“ starten, wenn nötig Zündkerze ausbauen, reinigen und trocknen Verrußte Zündkerzen, Zündkerzen reinigen, einstellen Motor startet nicht falscher Zündabstand oder ersetzen Kerzenanschluss, Zündkabel... -
Seite 31: Original-Eg-Konformitätserklärung
Original-EG-Konformitätserklärung Hiermit bestätigen wir, dass die Benzin-Sense Baureihe PBS 2 C3 Seriennummer: 000001 - 042500 folgenden einschlägigen EU-Richtlinien entspricht: 2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG 2016/1628/EU • 2018/989/EU • 2011/65/EU* & (EU) 2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN ISO 11806-1:2011 •... -
Seite 32: Explosionszeichnung
Explosionszeichnung PBS 2 C3 - I informativ... - Seite 33 Explosionszeichnung PBS 2 C3 - II informativ 20210113_rev02_shae...
- Seite 35 20 cm...
- Seite 36 GRIZZLY TOOLS GMBH & CO. KG Stockstädter Straße 20 DE-63762 Großostheim GERMANY Stand der Informationen: 12/2020 · Ident.-No.: 76006426122020-DE IAN 351633_2007...
