Justierung
11
Steuerhebel
.05.02
11 - 15
Regel
In Schlingenhubstellung soll beim Betätigen des Einschalthebels 8 der abgeflachte Bolzen
des Steuerhebels 6 ( siehe Pfeil ) leicht in die Bahn der Steuerkurve 7 einfallen.
2
7

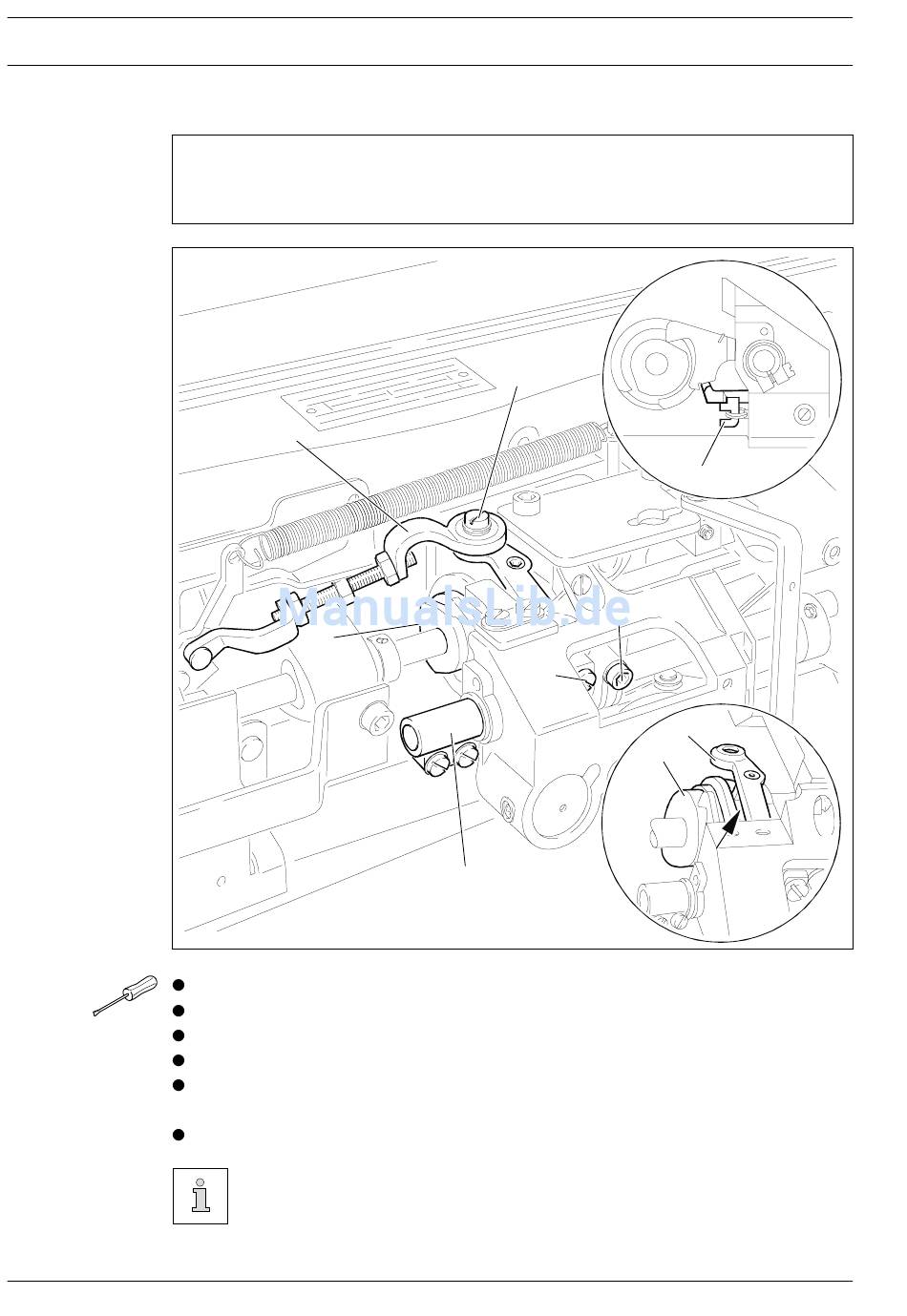

Fig. 11 - 13
Schraube 1 herausdrehen und Zugstange 2 wegschwenken.
Schrauben 3 und 4 lösen.
Durch Drehen am Handrad Nadelstange in Schlingenhubstellung bringen.
Klemmstück 5 rechts am Gehäuse zur Anlage bringen.
Unter Beibehaltung dieser Stellung den Steuerhebel 6 auf den Grund der Kurvenbahn
drücken und entsprechend der Regel verschieben.
In dieser Stellung Schraube 3 festdrehen.
Schraube 4 bleibt zur Einstellung des Auslösenockens noch gelöst.
1
4
3
5
8
6
7
