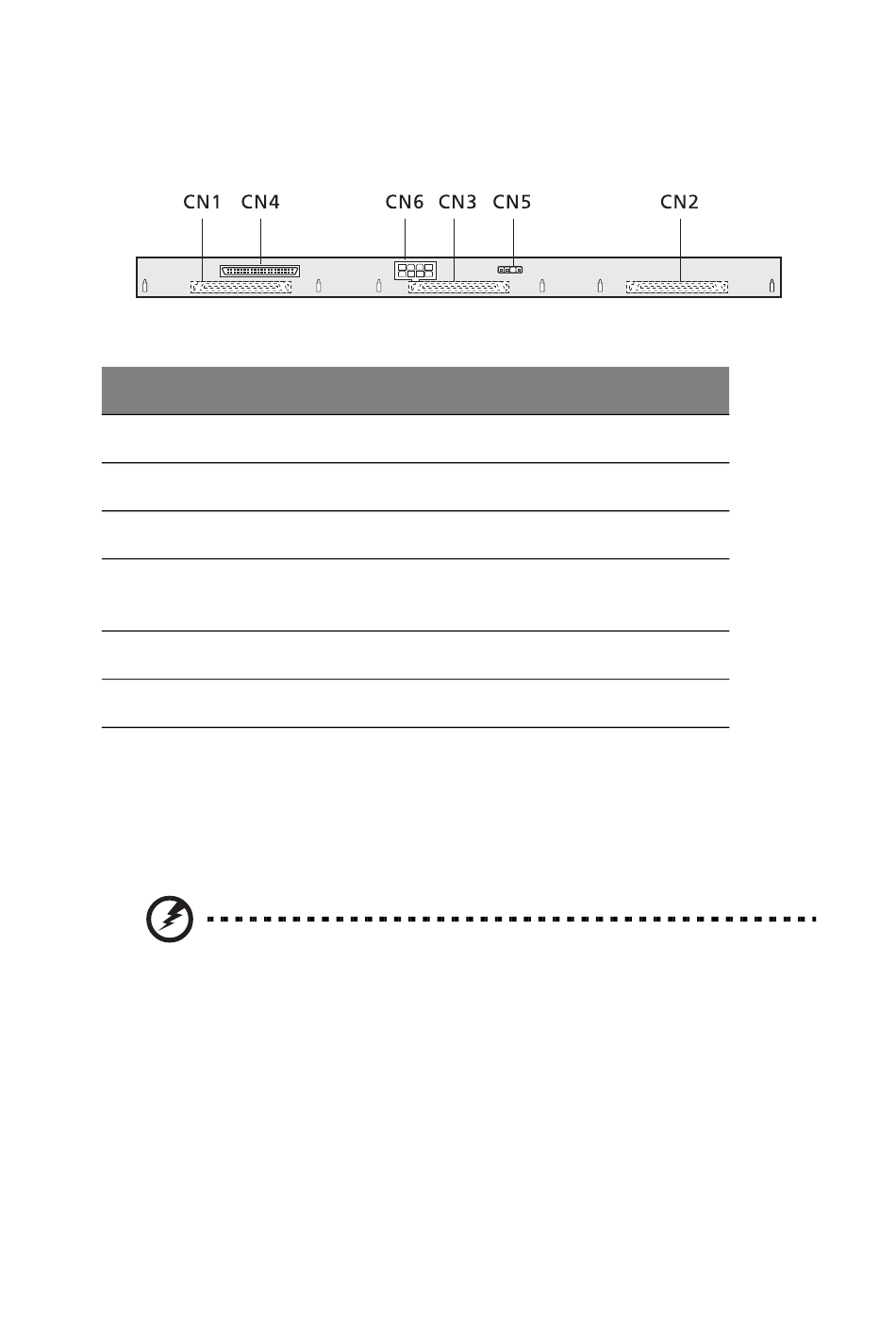

SCSI-Backplane-Platinen-Layout

Small Computer System Interface (SCSI)
Komp. Beschreibung
CN1 Festplattenanschluß
CN2 Festplattenanschluß
CN3 Festplattenanschluß
CN4 SCSI-Anschluß (verbindet die SCSI-Karte mit der
Hauptplatine)
CN5 Anschluß für Festplatten-Aktivitätsanzeige
CN6 Stromversorgungsanschluß

Adaptec Raptor RAID-Karte

Diese Karte aktiviert ZCR- (Zero Channel RAID) Implementierung durch
PCI-Schnittstellenfunktion über einen 144-pol. SO-DIMM-Anschluß.
Achtung!
in einer 3,3-Volt-Signalierungs-Platform ausgelegt. Die
Signalstifte der Karte dürfen nicht mit 5-Volt-Signalen
belegt werden.
Die Raptor RAID-Karte ist für eine Verwendung
