Anbringen von Gestellmuttern

Gestellmuttern dienen zur Befestigung des Systems und anderer
Komponenten an den vertikalen Schienen im Gestell.
So bringen Sie Gestellmuttern an:
1 Stecken Sie den unteren Vorsprung der Gestellmutter oberhalb des
unteren Öffnungsrands an der Schienenrückseite ein.
2 Stecken Sie das kleine Ende der Einbauvorrichtung der
Gestellmutter durch die Öffnung vor den Schienen und hängen Sie
die Vorrichtung über den oberen Vorsprung der Gestellmutter ein,

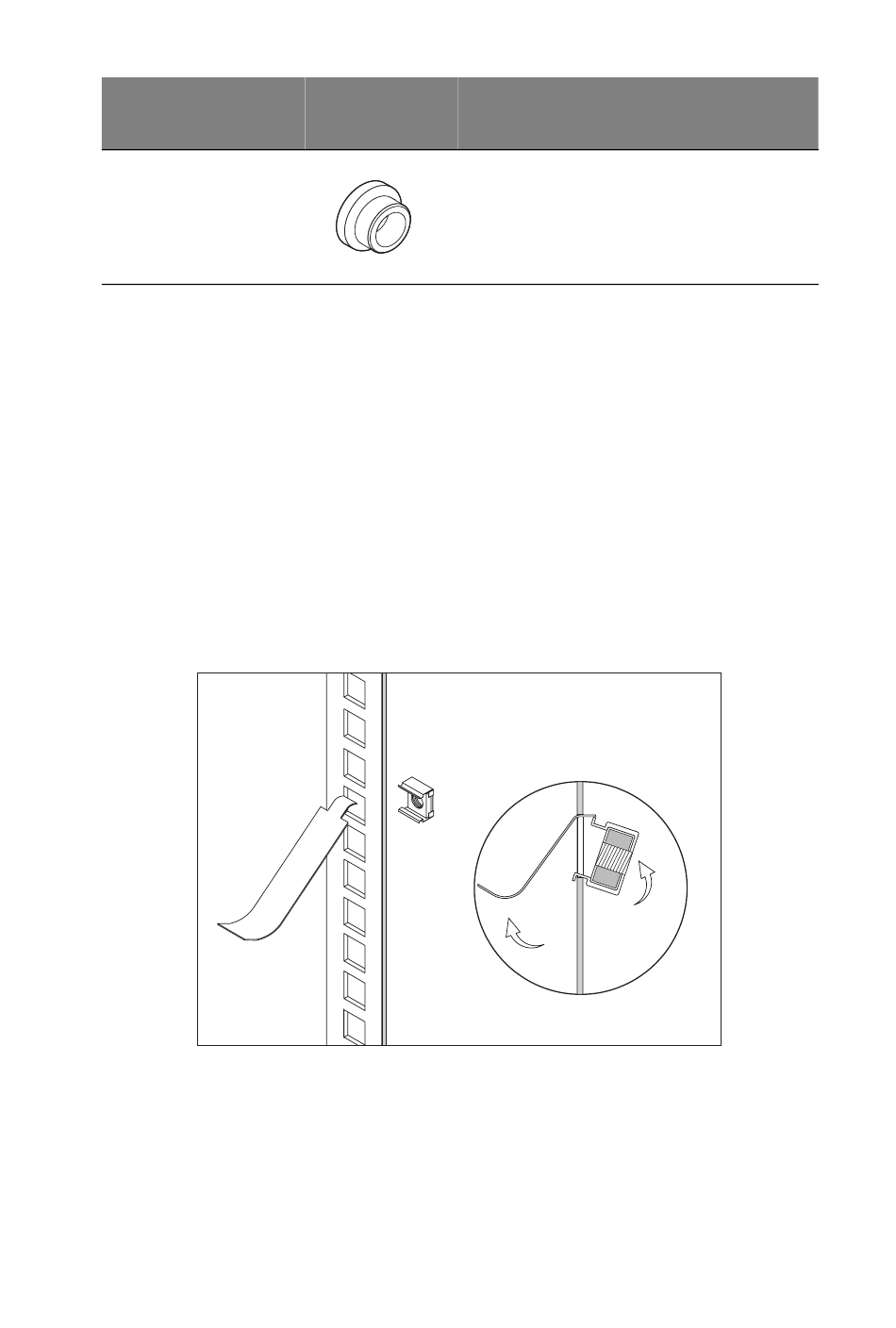

siehe folgende Abbildung.
3 Drücken Sie die Gestellmutter hinein, wobei Sie die Vorrichtung
rotieren und zu sich nach hinten ziehen müssen, bis der obere
Vorsprung der Gestellmutter einrastet.
4 Bringen Sie die anderen Gestellmuttern an den passenden Orten
auf gleiche Weise an.
Abbildung Verwendung
Für M6-Metallschrauben zum
Befestigen der Systemkomponenten
am Rittal-Gestell
