32
Der Abstand von der Mitte von zwei Löchern mit engerem
Zwischenraum zur Mitte des nächsten Lochpaars beträgt 1U.
Beim Einbau von Komponenten müssen Sie anfangen, ab der Mitte
von zwei Löchern mit engerem Zwischenraum zu messen. Andernfalls
stimmen die Schraubenlöcher der Komponente nicht mit denen des
Gestells überein.

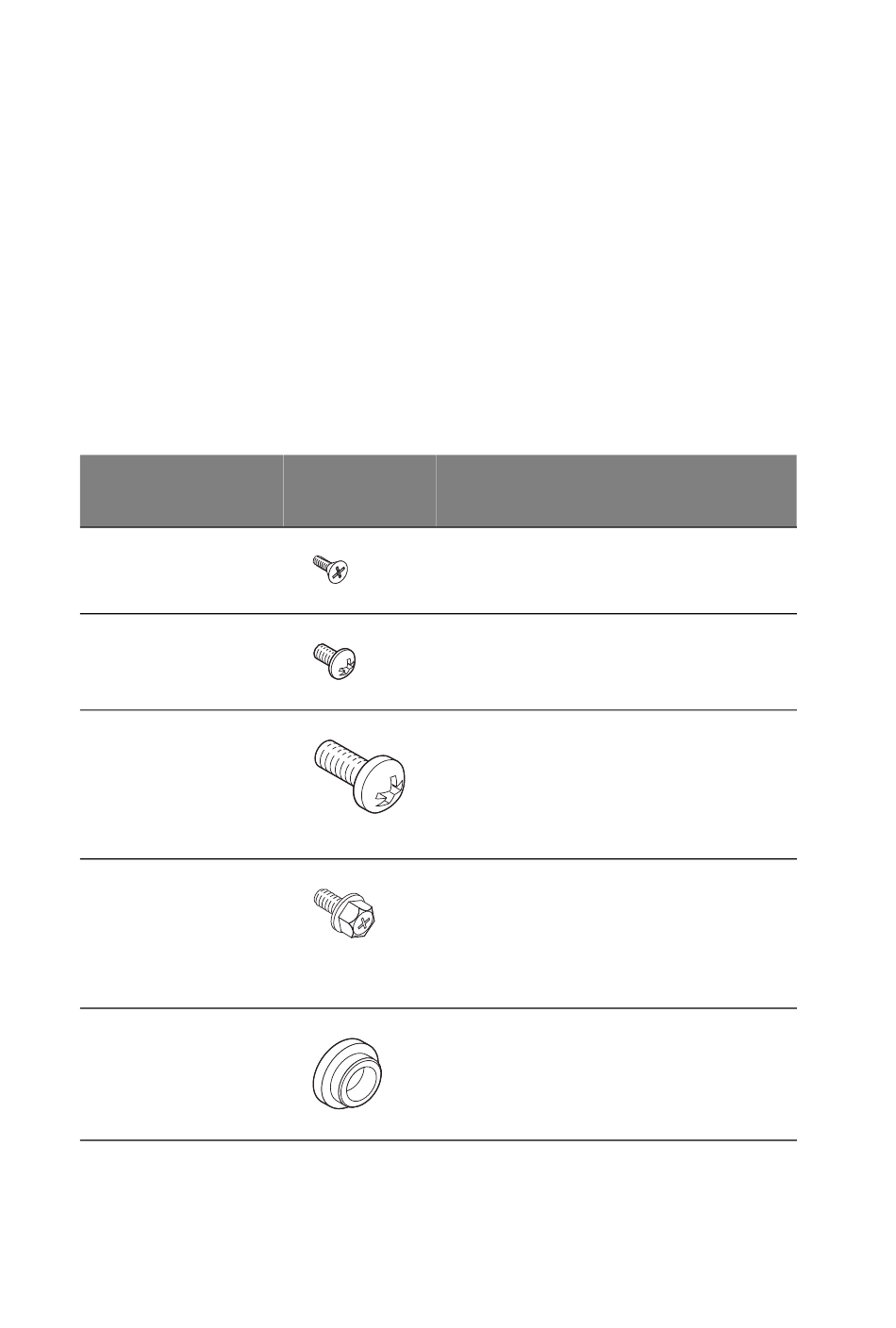

Verwendete Schraubentypen

Für die Montage des Acer Altos R500-Systems und der mitgelieferten
Komponenten für den Gestelleinbau werden folgende Schrauben
verwendet:
Schraubentyp
und Teilenummer
M3 x L6
86.5A524.6R0
M4 x L5
86.6A536.8R0
M6 x L10
86.6A52A.100
#6-32 x 1/4"
86.BA226.016
Sicherungsring für
Knurr-Gestell
34.94815.001
Abbildung Verwendung
Zum Befestigen der vorderen
Verriegelung am System
Zum Befestigen der
Komponentenschienen am System
1. Zum Befestigen des
2. Zum Befestigen des Systems
1. Zum Befestigen des
2. Zum Befestigen des
Für M6-Metallschrauben zum
Befestigen der Systemkomponenten
am Knurr-Gestell
2 Systemeinführung
Kabelträgers und der
Montierhalter am Gestell
im Gestell
Kabelträgerhalters am System
Kabelträgers am
Kabelträgerhalter
