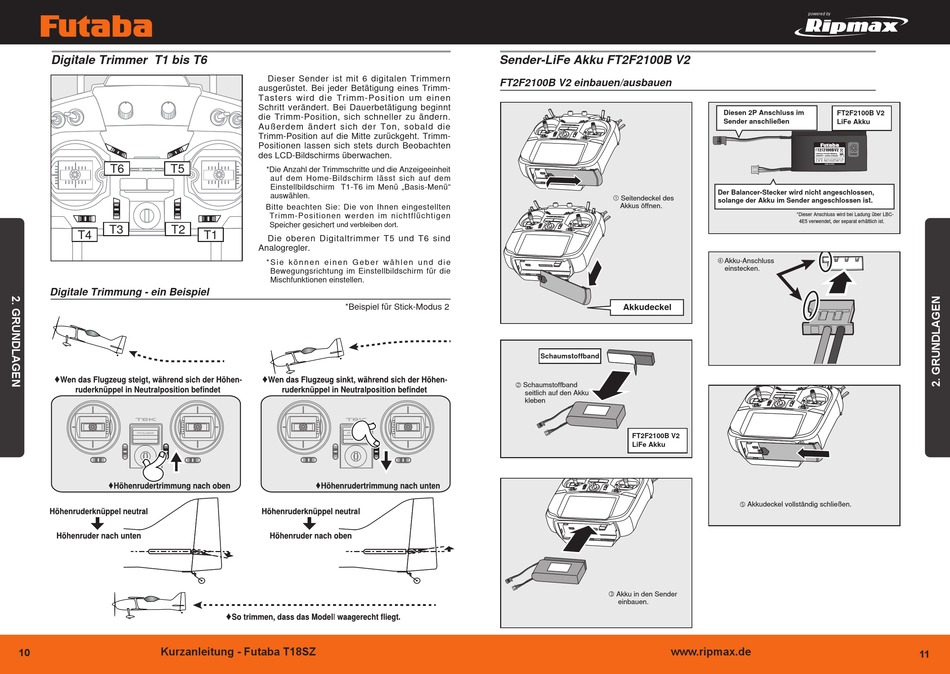

Digitale Trimmer T1 bis T6

T6 T5
T3 T2
T4

Digitale Trimmung - ein Beispiel

Kurzanleitung - Futaba T18SZ
10
Dieser Sender ist mit 6 digitalen Trimmern
ausgerüstet. Bei jeder Betätigung eines Trimm-
Tasters wird die Trimm-Position um einen
Schritt verändert. Bei Dauerbetätigung beginnt
die Trimm-Position, sich schneller zu ändern.
Außerdem ändert sich der Ton, sobald die
Trimm-Position auf die Mitte zurückgeht. Trimm-
Positionen lassen sich stets durch Beobachten
des LCD-Bildschirms überwachen.
*Die Anzahl der Trimmschritte und die Anzeigeeinheit
auf dem Home-Bildschirm lässt sich auf dem
Einstellbildschirm T1-T6 im Menü „Basis-Menü"
auswählen.
Bitte beachten Sie: Die von Ihnen eingestellten
Trimm-Positionen werden im nichtflüchtigen
Speicher gesichert und verbleiben dort.
T1
Die oberen Digitaltrimmer T5 und T6 sind
Analogregler.
* S i e k ö n n e n e i n e n G e b e r w ä h l e n u n d d i e
Bewegungsrichtung im Einstellbildschirm für die
Mischfunktionen einstellen.
*Beispiel für Stick-Modus 2
Sender-LiFe Akku FT2F2100B V2
FT2F2100B V2 einbauen/ausbauen
 Seitendeckel des
Akkus öffnen.
Akkudeckel
Schaumstoffband
 Schaumstoffband
seitlich auf den Akku
kleben
FT2F2100B V2
LiFe Akku
 Akku in den Sender
einbauen.
www.ripmax.de
powered by
Diesen 2P Anschluss im FT2F2100B V2
Sender anschließen LiFe Akku
Der Balancer-Stecker wird nicht angeschlossen,
solange der Akku im Sender angeschlossen ist.
*Dieser Anschluss wird bei Ladung über LBC-
4E5 verwendet, der separat erhältlich ist.
 Akku-Anschluss
einstecken.
 Akkudeckel vollständig schließen.
