Digitronic
Automationsanlagen GmbH
3.6. Klemmenbelegung der seriellen RS232 Schnittstelle
Das CM300 besitzt als Standard eine serielle RS232 Schnittstelle. Diese wird zum Aktualisieren der
Firmeware verwendet und hat z.Z. keine andere Funktion.
Klemme
21:
0V Signalmasse, auch interne Masse der S7.
Klemme
22:
TxT
Klemme
23:
RxT
Achtung:
Die RS232 Schnittstelle ist nicht potentialfrei zur S7 CPU. Ein falsches
Anschließen bzw. eine falsche Spannung kann zur Zerstörung der gesamten
S7 SPS führen.
3.7. Vorsichtsmaßnahmen bei Schweißarbeiten
Achtung: Für die Dauer von Schweißarbeiten an der Maschine sind die Verbindungsleitungen
für die Datenübertragung vom Wegmeßsystem zum CM300 und die Stromversorgung sowie
Erdungsanschlüsse und Ein - Ausgänge vom CM300 abzuklemmen

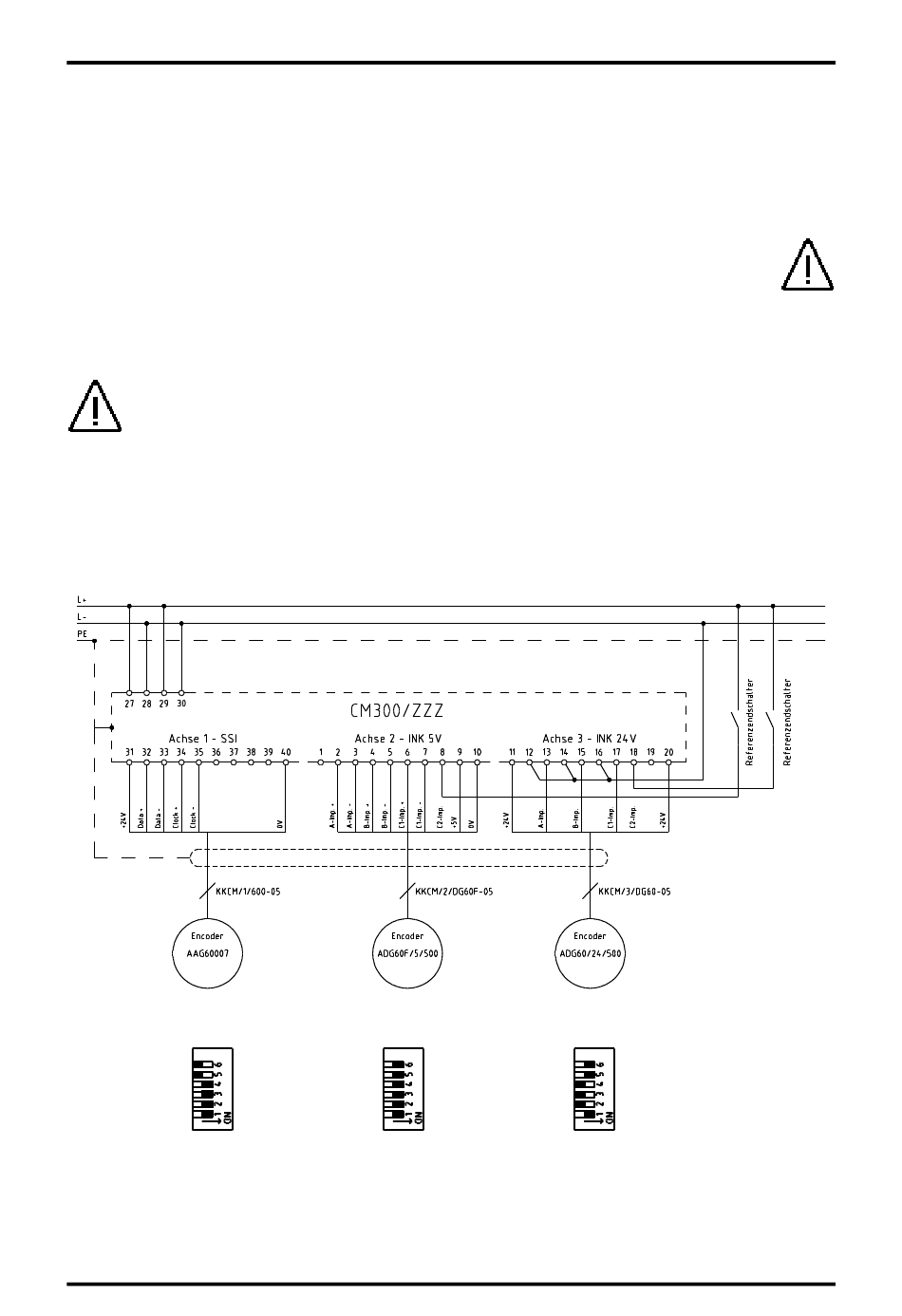

3.8. Anschlußbeispiel
Das nachfolgende Anschlußbeispiel stellt ein CM300 mit drei Achsen dar, wobei jede der Achsen mit
einem anderen Winkelcodierer und einer anderen Signalspannung angeschlossen ist.
Nachfolgend ist die DIP - Schaltereinstellung für das Anschlußbeispiel:
Ausgabe: 27.09.2002
Intelligente Wegmeßsystembaugruppe
für S7-300 CM300/Z und CM300/ZZZ
Seite: 15/24
