2.3.3. Konfiguration der Wegmeßsysteme durch die DIP - Schalter
Um die Hardware CM300 Baugruppe an die verschiedenen Wegmeßsysteme bzw. an die
verschiedenen Schnittstellen und deren Pegel anzupassen, muß für jede Achse zunächst der DIP -
Schalter eingestellt werden.

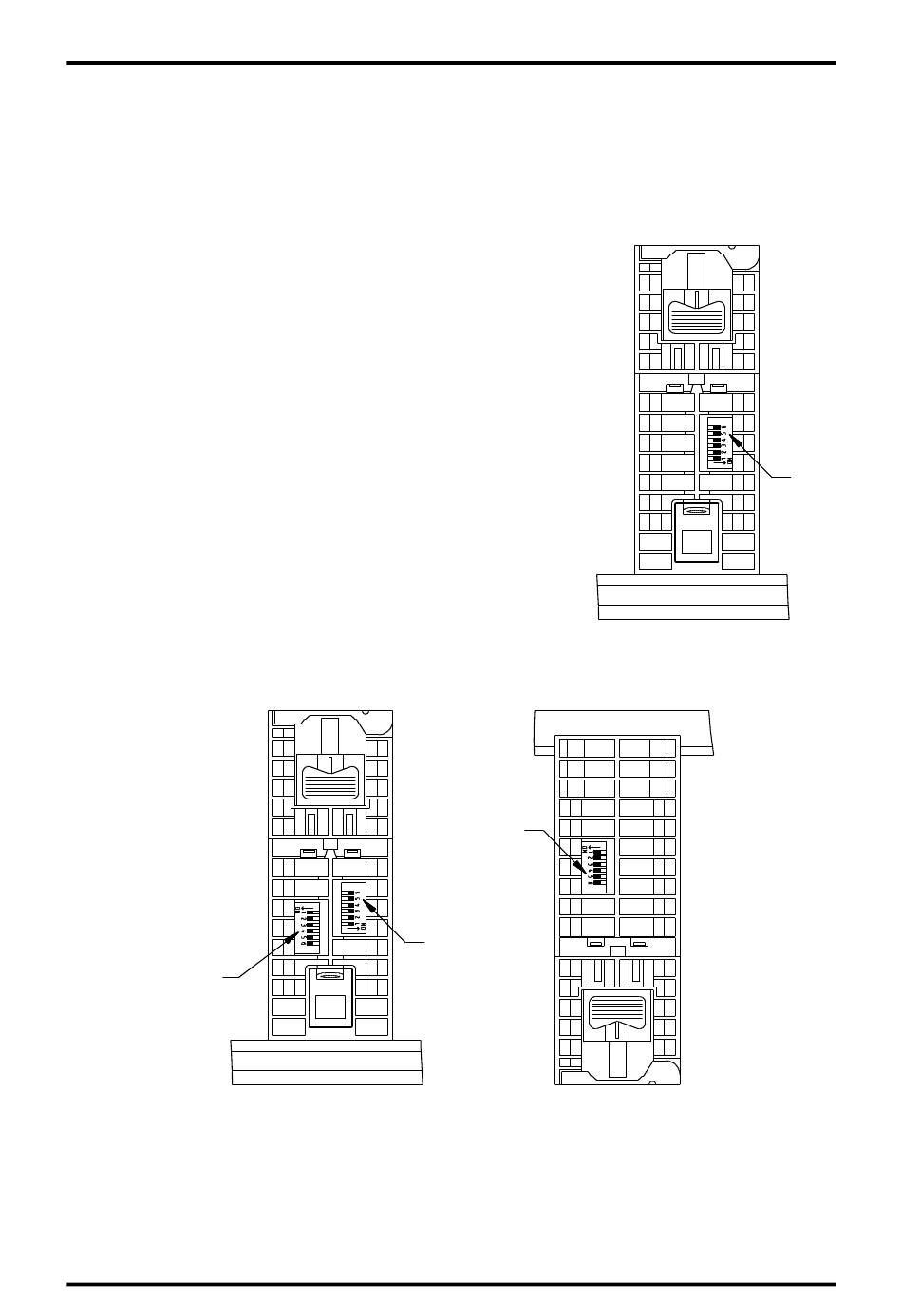

2.3.3.1. DIP - Schalterposition bei einem Gerät mit einer Achse / Type:CM300/Z
2.3.3.1.1. DIP - Schalterfunktion
Schalter
Funktion
1 z.Z ohne Funktion
2
OFF
= Inkremental 24V Eingang.
ON
= SSI bzw. Inkremental RS422 (5V) Eingang.
3
OFF
= Inkremental 24V Eingang.
ON
= SSI bzw. Inkremental RS422 (5V) Eingang.
4
OFF
= Inkremental 24V Eingang.
ON
= SSI bzw. Inkremental RS422 (5V) Eingang.
5
OFF
= SSI Master.
ON
= SSI Slave (Mithörbetrieb).
6
OFF
= SSI Schnittstelle.
ON
= Inkremental Schnittstelle.
2.3.3.2. DIP - Schalterpositionen bei einem Gerät mit drei Achsen / Type:CM300/ZZZ
Einstellung
für Achse 3
Ausgabe: 27.09.2002
Einstellung
für Achse 1
Hinweis: Ansicht von unten.
Intelligente Wegmeßsystembaugruppe
für S7-300 CM300/Z und CM300/ZZZ
Einstellung
für Achse 2
Hinweis: Ansicht von oben.
Einstellung
für Achse 1
Hinweis: Ansicht von unten.
